工作原理
通常把電壓和頻率固定不變的交流電變換為電壓或頻率可變的交流電的裝置稱作“變頻器”。該設備要把三相或單相交流電變換為直流電（DC）。然后再把直流電（DC）變換為三相或單相交流電（AC）。變頻器同時改變輸出頻率與電壓，也就是改變了電機運行曲線上的n0，使電機運行曲線平行下移。因此變頻器可以使電機以較小的啟動電流，獲得較大的啟動轉矩，即變頻器可以啟動重載負荷。

需要根據現場工藝的控制要求，嚴格按照變頻器說明書，設定參數。設定完畢，確認電機額定功率、額定電壓、額定電流等參數是否正確，保護參數設置是否正確，控制方式是否符合工藝控制要求，確認無誤后開機試運行，根據現場的信號在此判斷是否需要修改設定的參數數值，對于閉環控制，特別是恒壓控制，設置PID時調P參數，一般是從小到大慢慢調，P參數設置大，系統的調節速度快，容易引起系統震蕩，積分參數，不可設置過短，積分時間過短則積分調節器的作用過強會出現反復的超調，使系統一直不穩定，直到產生振蕩。積分時間的調節一般是由大到小調，逐步調節積分時間，觀察系統的調節效果，直到系統的穩定的速度達到要求。

變頻控制柜應能良好的發散變頻器及其他裝置（如：變壓器、燈、電阻等）發出的熱量和陽光直射等外部進來的熱量，從而將控制柜內溫度維持在包含變頻器在內的柜內所有裝置的容許溫度以下。從冷卻的計算方法來對冷卻方式進行分類，其主要分為四大塊。
1.柜面自然散熱的冷卻方式（全封閉型）
2.通過散熱片冷卻的方式（鋁片等）
3.換氣冷卻（強制通風式、管通風式）
4.通過熱交換器或冷卻器進行冷卻（熱管、冷卻器等）

變頻器控制柜節電原理
一般風機、水泵的選型是按照負荷大需要設計的，基本留有20%的設計余量。實際上絕大部分時間風機水泵不會在滿負荷狀態下運行，所以存在較大的節能潛力。沒有安裝變頻節電控制柜時冷凍水泵、冷卻水泵和風機的電機轉速在工作時都是不變的，如：水泵系統的流量與壓差是靠閥門和旁通調節來完成，風機系統的排風量也是靠風門和旁通調節來完成，因此，不可避免地存在較大截流損失和大流量、高壓力、低溫差的現象。這樣就不可避免大量浪費電能，而且還造成不合理效果的情況。為了解決這些問題使風機、水泵隨著負載的變化調節流量并關閉旁通是理想的工作狀態。

變頻柜控制類型
1.液位控制：該控制柜配Key浮球開關，根據液位的高、低變化，自動控制給排水泵的開、停。
2.壓力控制：外接電接點壓力表或壓力控制器，可根據管網壓力的變化自動開泵、關泵，本型大量應用于生活給水及消防增壓系統。
3.溫度控制：外接溫度控制器，根據設定的溫度范圍開泵或關泵，應用于恒溫、熱交換系統等需溫度控制的場合。?　
4.時間控制：機箱面板設有時間設定按扭和顯示器，用戶可根據定時需要控制水泵的開啟和關閉，適用于各種定時或有規律的間歇式工作方式的控制。

變頻器控制柜由于中央空調系統都是按大負載并增加一定余量設計，而實際上在年中，滿負載下運行多只有十多天，甚至十多個小時，幾乎絕大部分時間負載都在70%以下運行。通常中央空調系統中冷凍主機的負荷能隨季節氣溫變化自動調節負載，而與冷凍主機相匹配的冷凍泵、冷卻泵卻不能自動調節負載，幾乎長期在負載下運行，造成了能量的浪費，也惡化了中央空調的運行環境和運行質量。 隨著變頻技術的日益成熟，利用變頻器、PLC、數模轉換模塊、溫度傳感器、溫度模塊等器件的有機結合，構成溫差閉環自動控制系統，自動調節水泵的輸出流量;采用變頻調速技術不僅能使商場室溫維持在所期望的狀態，讓人感到舒適滿意，可使整個系統工作狀態平緩穩定，更重要的是其節能效果高達30%以上，能帶來很好的經濟效益。

怎么選擇生產廠家
一個質量較高的變頻控制柜，從設計，工藝，制作制造，運輸，包裝，是實際要求較高的產品，要求各個環節質量保障，才能作出較和水平的控制柜。

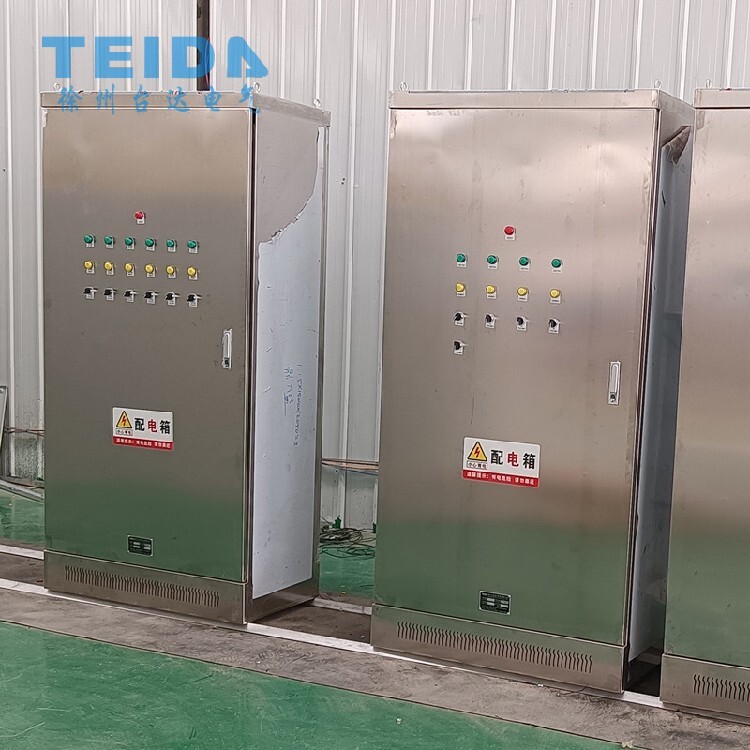

變頻調速控制可根據不同電機拖動設備；如滾床設備、轉臺設備、升降設備、滑動設備等進行變頻調速控制功能；實用新型，采用封閉柜式結構，上端可配置母線，防護等級一般為IP20，IP21,IP30等，采用型材骨架，表面涂敷噴塑，且容易并柜安裝，變頻器面板外引至柜體外表可直接操作，根據需要可設置就地和遠程控制或PC/PLC通訊控制，具有直觀顯示功能。

控?柜內元件布置設計
1、電氣元件布置圖是某些電器元件按一定原則的組合。電氣元件布置圖的設計依據是部件原理圖、組件的劃分情況等。
2、同一組件中電氣元件的布置應注意將體積大和較重的電器元件安裝在電器板的下面，而發熱元件應安裝在電氣控制柜的上部或后部，但熱繼電器宜放在其下部，因?yàn)闊崂^電器的出線端直接與電動機相連便于出線，而其進線端與接觸器直接相連接，便于接線并使走線短，且宜于散熱。
3、強電弱電分開并注意屏蔽，防止外界干擾。
4、 需要經常維護、檢修、調整的電器元件安裝位置不宜過高或過低，人力操作開關及需經常監視的儀表的安裝位置應符合人體工程學原理。
5、 電氣元件的布置應考慮安全間隙，并做到整齊、美觀、對稱，外形尺寸與結構類似的電器可安放在一起，以利加工、安裝和配線；若采用行線槽配線方式，應適當加大各排電器間距，以利布線和維護。
6、各電氣元件的位置確定以后，便可繪制電器布置圖。電氣布置圖是根據電器元件的外形輪廓繪制的，即以其軸線為準，標出各元件的間距尺寸。每個電氣元件的安裝尺寸及其公差范圍，應按產品說明書的標準標注，以安裝板的加工質量和各電氣的順利安裝。大型電氣柜中的電器元件，宜安裝在兩個安裝橫梁之間，這樣，可減輕柜體重量，節約材料，另外便于安裝，所以設計時應計算縱向安裝尺寸。
7、 在電氣布置圖設計中，還要根據本部件進出線的數量、采用導線規格及出線位置等，選擇進出線方式及接線端子排、連接器或接插件，并按一定順序標上進出線的接線號。
