DF41W不銹鋼倒流防止器（防污隔斷閥）工作原理：

1、正常供水:

A、清潔市政生活水從止回閥經過排水器到第二級止回閥出口向用戶供水，止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而閣膜下腔與止回閥出口(第二級止回閥進口)相通，由于其存在一定的壓差，推動閥瓣下移，排水器關閉，防止隔斷閥正常供水;
B、當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差,排水器仍呈關閉狀態。
C、如進口壓力下降，共前后壓差下降到一定值時，彈簧推動閥瓣向上，排水器又開啟泄壓，泄壓到與進口壓力恢復一定壓差時，排水器又關閉。
2、密封失靈時
防污隔斷閥之后管網壓力升高,超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當?shù)诙壷够亻y密封破壞產生滲漏，第二級止回閥之前壓力升高，造成排水器個膜上下壓力并減小，排水器打開，排水泄壓，此時，止回閥同時密封被破壞，有于第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流地止會閥。
3、如供水過程中供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時，排水器完全打開，水排出，空氣從排水器進真空腔從而防止產生虹吸倒流現象。

HC41消聲止回閥工作原理：

當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用， 使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

HC41消聲止回閥特點：

1、本閥閥瓣采用‘zi彈頭’外形設計，閥體采用腰鼓外形設計，改善介質流向，降低流阻系數

2、閥門采用短結構形式，雖然水頭損失比升降式靜音止回閥稍大些，但體積小，外形設計美觀，價格實惠。

3、結構緊湊，導向軸與導向架之間裝有非金屬潤滑套，閥瓣升降靈活，不會產生卡阻現象

4、骨架式橡膠密封圏直接鑲嵌在閥體上，避免了介質長時間對密封圏的直接沖刷，使用壽命明顯延長，堅固，耐用

5、閥瓣啟閉行程短，可以有效防止水錘產生

6、適用于各類給水系統，高層建筑，可安裝在水泵出口處，結構稍加改動，可以做為吸水底閥使用，但不合適污水管網

四、主要零部件材料：

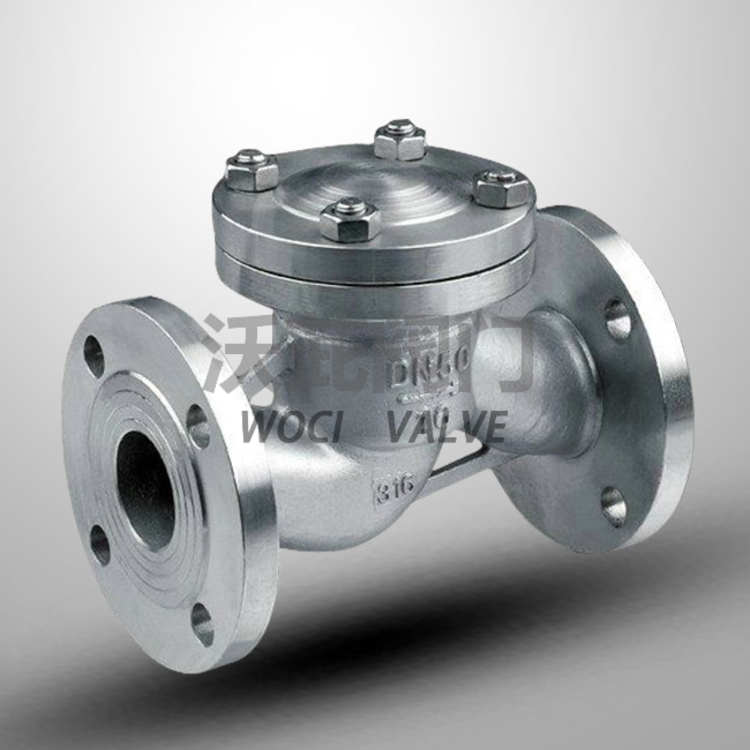

H41W/H國標升降式止回閥產品概述
沃茈閥門（上海）有限公司生產銷售的H41W/H國標升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置；依靠閥瓣自重和流體壓差實現自動阻止流體倒流。

H41W/H國標升降式止回閥性能規范

閥體材料 公稱壓力
(MPa) 工作溫度
(℃) 適用介質
碳 鋼 1.6-6.4 ≤425 水、油品、蒸汽
10.0、16.0 ≤450 ／
不銹鋼 P 1.6-16.0 ≤200 硝酸類
R ／ ／ 醋酸類
鉻鎳鈦
耐熱鋼 PI 1.6-6.4 ≤550 石油、石油產品
鉻鉬鋼 1.6-16.0 ≤550 油

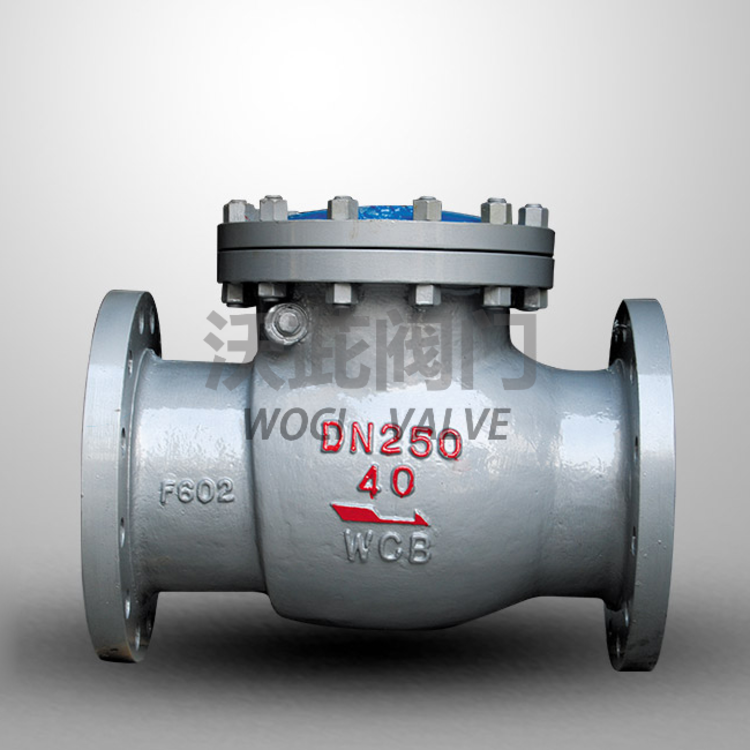

H44H/W國標旋啟式止回閥主要性能規范

試驗壓力 公稱壓力（MPa ）
1.6 2.5 4.0 6.4 10.0
殼體試驗 2.4 3.8 6.0 9.6 15.0
密封試驗 1.8 2.8 4.4 7.1 11.0
閥體材料 WCB（C） CF8（P） CF 8M （R） WC6 WC9
工作溫度 ≤ 425 ≤ 100 ≤ 100 ≤ 550 ≤ 550
適用介質 水、蒸汽、油品 硝酸類 醋酸類 水、蒸汽 水、蒸汽
