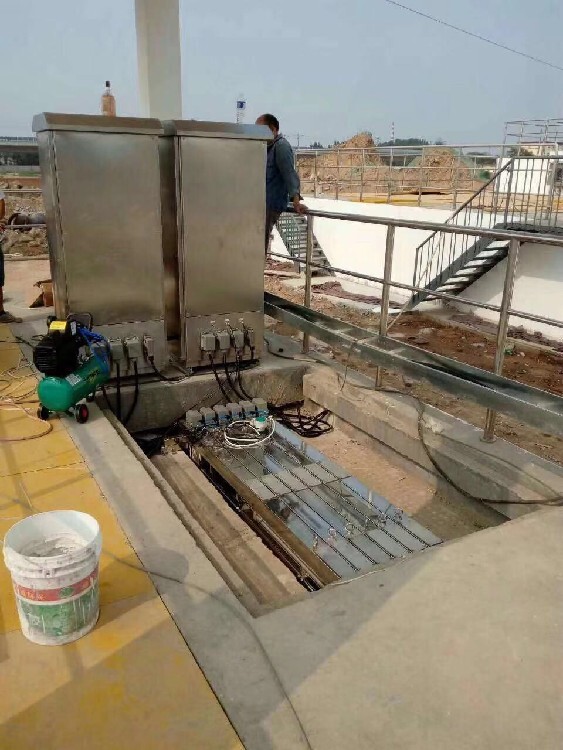

明渠紫外模塊構成
明渠紫外系統由紫外模塊，控制系統，出水系統，清洗系統部分組成。

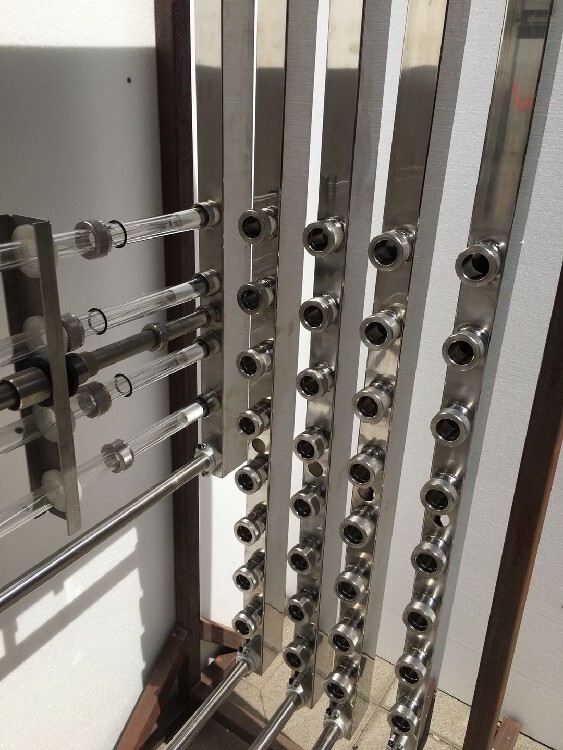

每個標準化紫外模塊由一個不銹鋼燈架、紫外燈管、石英套管、清洗結構組成，整個紫外系統由各若干紫外模塊組成，便于安裝運行及維護。

明渠式紫外線系統主要特點：
1、整個模塊采用304/316不銹鋼制作。
2、配合微電腦觸摸屏，可實現遠程全自動清洗控制。
3、實時顯示紫外線劑量，能按實際水流量開啟或關閉無需要的紫外線燈管。
4、采用超合紫外線燈（德國賀利氏或美國LIGHTSOURCE）及高透光率石英套管（UVT>75）。
5、低水阻的模塊結構比傳統的模塊結構的水阻力小，前后的水位變化小。
6、防水等級符合IP68等級標準，適用于要求嚴格的場合。

一、明渠式紫外線消毒器原理：
明渠式紫外線消毒原理是一用紫外線光子的高能波段的能量破壞水體中的各種病毒、細菌、病原體的DNA和RNA結構，使其受破壞后喪失生產蛋白質的能力和繁殖能力，從而達到滅菌目的。紫外線的殺過程是一個物理過程，其對微生物的遺傳物質DNA或RNA的直接作用幾乎不具有限制性，先已知的致病微生物都能在0.1-2秒內被紫外線殺滅，可見紫外線是廣譜的消毒技術之一。
紫外線不會對水體添加任何物質，不會產生任何副產品，具有、環保、安全的特點。經紫外線消毒后，不存在二次污染及副產物，出水可回用于農田、林地等灌溉或回注水地下，實現資源化。紫外線分為UVA、UVB和UVC三波段，具有殺菌功能的是UVC，其中波長為253.7nm的紫外線殺菌能力強，一般對紫外線管的優劣評價只要取決于該波段輸出的效能。

紫外線消毒器配件介紹：
1、石英套管：安裝在模塊支架上，石英管UVC透光率大于或等于85%，其一端為閉口端，另一端為開口端，通過對次密封設計，防護等級為IP68，有效地防止水滲入石英套管內而影響紫外燈的正常工作。采用高透光率（UVT）的石英套管：選用石英管，確保優良的紫外線穿透率，高強度的紫外線輸出。
2、電子鎮流器：電子鎮流是整個系統的核心部件，紫外消毒系統優勢是電子鎮流器的穩定性。通過引進全球的德國技術制造，具有紫外燈瞬間高壓啟動，可變功率輸出，以及PLC微電子控制鎮流器荷蘭技術。電子鎮流器安裝在鎮流器柜或模塊機箱內。耐腐蝕不銹鋼材料制造，燈管及信號線纜密封在消毒模塊內，不會暴露在污水和紫外光中。根據客戶處理水量，水質及殺菌要求等不同情況，提供每模塊3支到20支燈的多種設計。
3、鎮流器柜：柜體防護等級為IP55，柜內設有空調冷卻，防止塵埃和外面潮濕空氣進入，電子鎮流器穩定工作。電子鎮流器模塊與跨明渠接線箱相連，接線箱配電受中央控制柜輸送給每個紫外消毒模塊的電源。
4、自動控制中心：控制系統通過人機界面實現所有參數及控制，如開/關消毒設備，故障查詢，燈管運行時間，紫外燈的工作狀態，參數設定等，以利于操作者紫外線殺菌器紫外消毒系統的運行，為消毒工藝提供有效的殺菌劑量。

1、率殺菌：
紫外線對細菌、病毒的殺菌使用一般在一至二秒即可達到99%-99.9%的殺菌率。
2、殺菌廣譜性：
紫外線殺菌的廣譜性是很高的。它對幾乎所有的細菌.、病毒都能率殺滅。
3、無二次污染：
紫外線殺菌不加入任何化學藥劑，因此它不會對水體和周圍環境產生二次污染。不改變水中任何成分。
4、運行安全、可靠：
傳統的消毒技術如采用氯化物或臭氧，其消毒劑本身就是屬于易燃的物質。物質而紫外線消毒系統不存在這樣的安全隱 患。
5、本機運行維護費用低：
紫外線殺菌設備占地小，構筑物要求簡單，因此總投資較少。在運行方面成本也較低，在千噸水處理量水平，它的成本 只是氯消毒的1/2。一體化紫外線消毒設備 U選用率的UV-C （LL或LH）紫外燈紫外線殺菌器采用世界的低壓高強紫外線燈管，燈管使用壽命在12000小時以上。
2、選用高透光率、高純度的石英套管，紫外線透過在90叱JJ：。
3、選用世界的恒定、高強度紫外線鎮滴器，能整個系統在復雜的情況下正常運行。
4、選用不銹鋼作反應器（304材質〉、反應器內壁進行特殊拋光處理，以提高殺菌效果。
5、設備參照美國NSF TITLE 55號標準設計，其有效劑量為99.9%以上。
一體化紫外線消毒設備包含了紫外線消毒模塊、控制系統、選配巴氏計量槽。一體化紫外線消毒設備對土建要求低，可以降低土建投資和設備安裝周朗，安裝簡單，操作方便。

明渠紫外線消毒模塊系統應用優勢
1、運行：無化學消毒劑劇毒、易燃、易爆的缺點。
2、安裝方便：采用模塊化設計，適合復雜的現場條件。
3、操作簡便：只需接通電源，系統即可24小時連續運行。
4、運維費用低：紫外消毒系統總運行費用僅為1.2分/噸水。
5、無二次污染：不產生化學消毒方法帶來的副產物，對水體、環境和操作人員不產生危害。
