工作原理

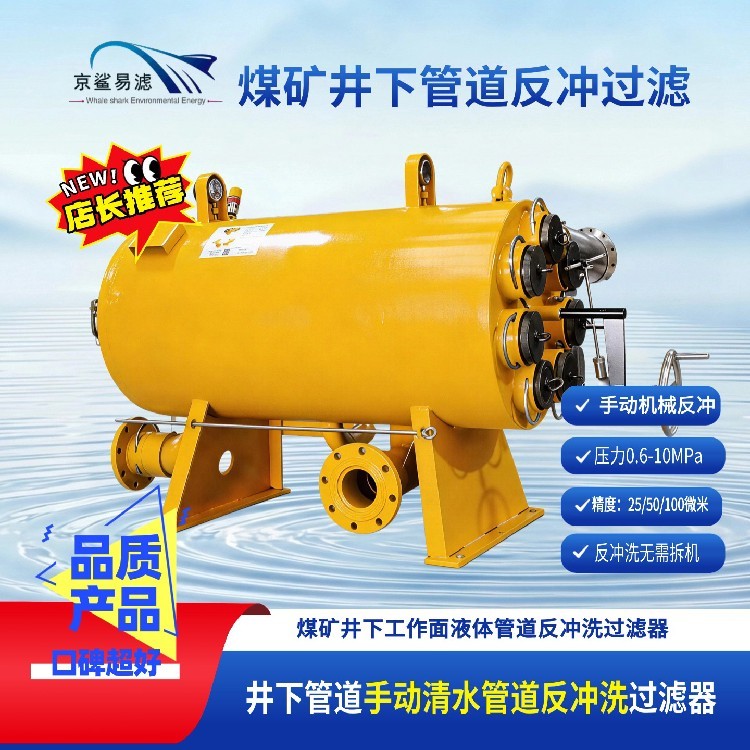

礦用管道過濾器采用直通式管路對接結構,設備串聯接入井下介質管路,待過濾介質由進水口進入過濾器腔體,經內部濾芯攔截雜質,潔凈介質透過濾芯后,經由出水口流入后續管路,完成介質凈化流程。
密封組件:采用礦用密封墊,耐低溫、、防滲漏,保障高壓工況下無介質外泄;
排污組件:配備手動排污閥,便于反沖洗排污、雜質清理,操作簡便;
輔助部件:包含壓力表接口、上蓋緊固螺栓、安裝支座等,便于監測壓差、固定設備。
安裝要求
1. 設備安裝前,徹底清理管路內部焊渣、雜物,避免雜質進入過濾器造成濾芯堵塞;
2. 法蘭對接時密封墊片居中放置,螺栓均勻受力緊固,保證密封嚴密,無滲漏;
3. 設備建議水平安裝,排污閥朝向便于操作的位置,便于后期排污與維護;
4. 安裝完畢后,緩慢開啟管路閥門,逐步升壓,檢查設備有無滲漏,無異常后方可投入運行
