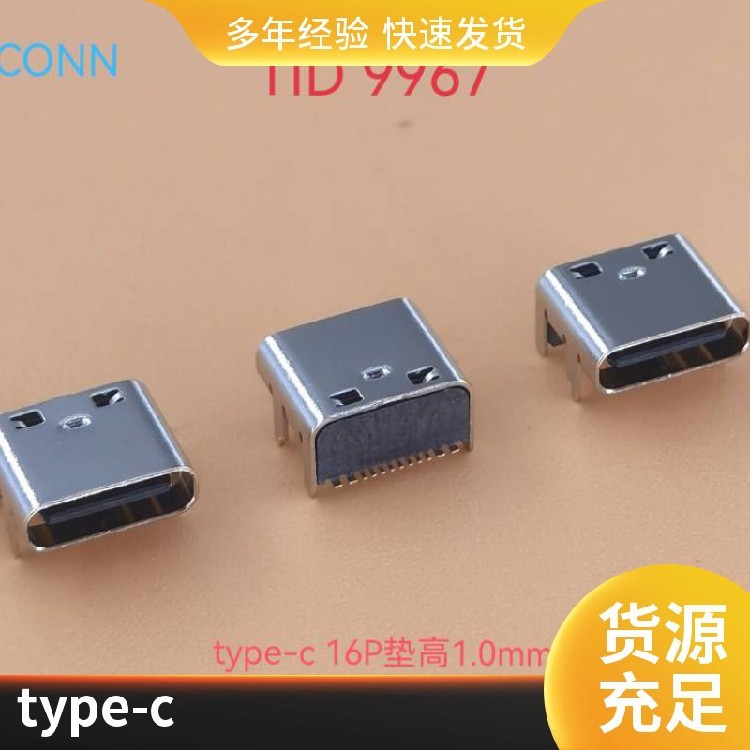

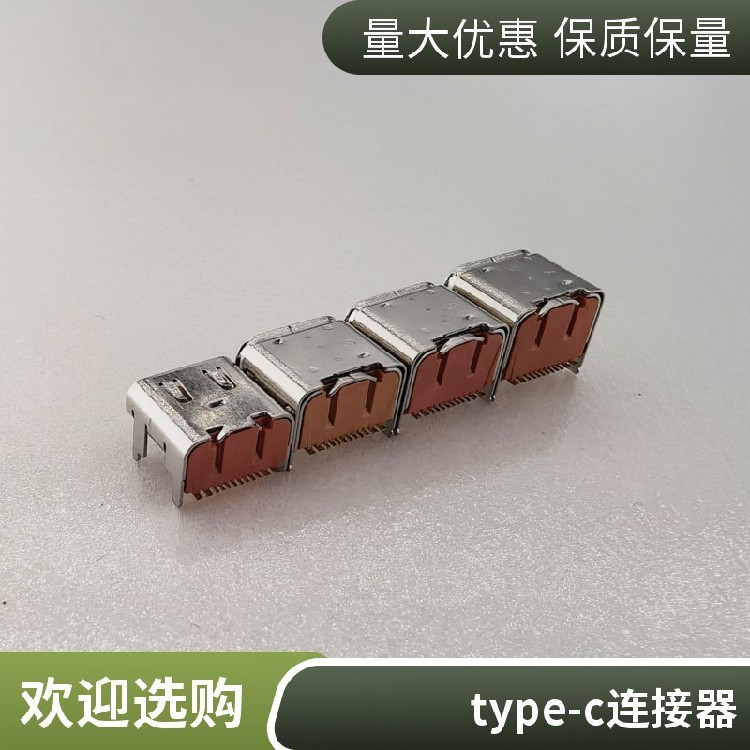

端子銅塑膠PA10T外殼304電鍍鎳

USB Type-C連接器作為新一代通用接口標準，自2014年由USB論壇推出以來，憑借其正反可插、多功能集成等優勢，迅速成為電子設備領域的重要連接解決方案。隨著技術的不斷演進和應用場景的拓展，USB Type-C連接器正經歷著從單一功能到多功能集成、從低速傳輸?shù)礁咚贁?shù)據交換、從低功率供電到高功率輸出的全面升級。本文旨在系統分析USB Type-C連接器的技術發展趨勢、政策法規影響及其在不同應用領域的擴展情況，為行業從業者、技術決策者和普通消費者提供全面、前瞻性的行業洞察。

USB Type-C連接器的下一代傳輸標準主要包括USB4和雷電5，兩者在技術規格和性能方面都有顯著提升。USB4 v2.0標準于2022年10月發布，通過PAM-3信號編碼的物理層架構，將高數據傳輸速率從之前的40Gbps提升至80Gbps。這一標準完全兼容新的DisplayPort 2.1，在不需要壓縮的情況下支持240Hz刷新率的4K顯示器，并為其供電。USB4 v2.0還可以配置為非對稱編碼異步傳輸模式，利用3Tx+1Rx的非對稱模式，主機可以輸出120Gbps，從設備返回主機為40Gbps，支持DisplayPort 2.0/2.1高規格的UHBR20。

雷電5則是英特爾基于USB4 v2標準開發的新一代雷電連接標準，提供高達80Gbps的雙向帶寬，是雷電4的兩倍。雷電5大的亮點是通過Bandwidth Boost動態帶寬加速功能，在特定模式下可實現高達120Gbps的傳輸速度，例如單線連接顯示器時。雷電5采用PAM3調制技術，上行傳輸速度可達到120Gbps（發送端），而下行傳輸速度為40Gbps（接收端），形成非對稱分流。在雙向?qū)Φ葌鬏數那闆r下，雷電5的大傳輸速率仍維持在80Gbps。

在技術實現上，雷電5采用了PCIe 4.0技術，通過4條PCIe通道實現了64Gbps的單向數據傳輸速率，是雷電4（基于PCIe 3）的兩倍。這意味著外接存儲設備和顯卡性能將大幅提升。實測數據顯示，使用USB4 V2和雷電5顯卡塢外接RTX 5080顯卡，在游戲《地平線》重制版中幀率從USB4 V1的36幀提升至108幀，性能飛躍顯著。

USB Type-C連接器在數據傳輸速度、充電功率和視頻輸出能力方面正經歷顯著的技術突破。在數據傳輸方面，USB4 Version 2.0標準將理論傳輸速度提升至80Gbps，是前代USB4 1.0(40Gbps)的兩倍，這一速度提升主要通過新的物理層架構實現，并利用現有的USB Type-C無源線纜，但要達到80Gbps的全速則需要新的有源線纜。在實際應用中，這種高速傳輸能夠支持4K/8K視頻流、大型文件傳輸?shù)雀邘拺脠鼍?，理論傳輸速度高可達10GB/s，復制1TB數據文件只需不到兩分鐘。

在接口保護電路方面，德州儀器(TI)推出的TPD系列保護器件如TPD4S201-Q1、TPD4S311A、TPD6S300和TPD2S300等，為USB Type-C端口提供了全面的過壓和ESD保護解決方案。這些器件能夠承受高達28V的VBUS短路電壓，并提供多通道保護功能，覆蓋CC1、CC2、SBU1、SBU2等關鍵引腳。例如，TPD4S201-Q1具備4通道VBUS短路過壓保護，可耐受28V DC電壓，同時集成4通道IEC 61000-4-2 ESD保護，無需在連接器外部放置高電壓TVS二極管。這些保護器件還集成了CC無電電池電阻器，可處理移動設備中的無電電池用例，確保在電池沒電時仍能通過USB Type-C接口實現充電。
