勻質(zhì)板是以普通硅酸鹽水泥、粉煤灰等為主要原料，添加特制的發(fā)泡劑，在模箱里膨脹定型。我相信很多朋友使用的隔熱板都比較了解，這是它的建筑和它自己的特殊效果的應用，才會有市場機會是不是發(fā)展小，空間大，綠色建筑節(jié)能產(chǎn)品將迎來更大的發(fā)展空間。我們接下來說說勻質(zhì)板的市場潛力與發(fā)展情況。在墻體保溫系統(tǒng)政策的初期建設(shè)，為氣候變暖的主要要求，由于高樓的建設(shè)，不僅要增加火在絕緣的基礎(chǔ)上的強制性要求。不過，未來越來越多的建筑，保存的難度越來越大，建筑保溫和防火系統(tǒng)應齊頭并進，遵循的準則改變，防火功能開發(fā)更好的技能系統(tǒng)是部署未來的發(fā)展方向。

勻質(zhì)板四大特點：
1.性能穩(wěn)定，耐高溫，近年來總有對外墻保溫材料不耐熱的報導，當失火的時候，由于外墻保溫材料的不合格，讓許多人付出了生命的代價。
2.低毒低煙，這種材料當經(jīng)受高溫分解以后，除了一氧化碳幾乎沒有什么有毒氣體，相對來說，安全系數(shù)比較高。
3.很難燃燒，即使經(jīng)受過高溫的洗禮，也很難讓其燃燒，具有很好的阻燃性。
4.由于其受溫度的影響不大，所以使用的范圍非常廣。

勻質(zhì)板是在傳統(tǒng)的聚苯板基礎(chǔ)上進行改良，從而達到A級阻燃效果的新型保溫隔熱材料。它不僅延續(xù)了傳統(tǒng)聚苯板導熱 系數(shù)小、保溫隔熱效果好等優(yōu)點，而且彌補了傳統(tǒng)泡沫板阻燃效果差的缺點，同時克服了市場上同類阻燃效果材料質(zhì)量重、價格高的問題。
輕勻質(zhì)防火保溫板三大性能介紹
1、不燃性：由于勻質(zhì)改性防火保溫板為不燃材料，因此用于內(nèi)、外保溫具有良好的防火性能。
2、憎水性：勻質(zhì)改性防火保溫板為憎水性材料、無機憎水材料將聚苯顆粒包裹使其具有良好的防水性能，而且耐久長，化學、物理穩(wěn)定性高。
3、穩(wěn)定性： 勻質(zhì)改性防火保溫板可按所需的節(jié)能熱工指標進行設(shè)計施工， 完解決冷熱橋?qū)ν鈮Ρ?性能的影響，由于與基層墻體牢固結(jié)合，了外保溫層的穩(wěn)定性，不存在其它外保溫材料 面層出現(xiàn)的疏松、空鼓開裂現(xiàn)象。在抗風壓、自重以及正常碰撞等內(nèi)、外力相結(jié)合的負載， 保溫層不致于基底分離、脫落。
水泥基勻質(zhì)板是閉合且發(fā)泡的球狀分子結(jié)構(gòu)，重量相對較輕，尺寸穩(wěn)定性好，，系統(tǒng)經(jīng)耐候性實驗，即經(jīng)過80次高溫－淋水循環(huán)和30次加熱－冷凍循環(huán)后，未出現(xiàn)飾面層起泡、空鼓和脫落現(xiàn)象，未產(chǎn)生滲水裂縫，抗沖擊性能面磚達到10J，抗沖擊性能涂料達到10J，性能。先將減水劑加入水(水溫40℃左右)中,攪拌均勻約20秒,再加粉煤灰、水泥攪拌1分鐘,加樹脂膠攪拌一分鐘,加纖維、憎水粉、固化劑攪拌30秒(根據(jù)固化速度調(diào)整時間),入加引氣劑攪拌20秒后充入聚苯顆粒(氣泵打入泥漿底部)攪拌5-10秒鐘后(泡沫顆粒均勻) 裹漿）將料漿倒入模子中刮平。6小時后可拆邊模，隔天搬運，3天切割。

勻質(zhì)顆粒板生產(chǎn)線以硅、鈣質(zhì)礦物原料及粘結(jié)改性劑為主要無機膠結(jié)材料,復合膨脹聚苯乙烯泡沫顆粒（又稱膨脹聚苯顆粒），輔以適量的發(fā)泡、憎水等添加劑（不含氯化鎂、氯氧鎂），經(jīng)水混合攪拌、模具或設(shè)備壓制成型、養(yǎng)護、加工等工藝而制成的用于建筑節(jié)能工程具有良好保溫防火板材。生產(chǎn)的產(chǎn)品勻質(zhì)保溫板具有防火性能高、保溫隔熱性能強、抗拉壓強度大、抗水性能好、質(zhì)地輕、環(huán)保可回收利用等特點。

1、保溫隔熱（0.11導熱系數(shù)）：其保溫、隔熱性是玻璃的六倍、粘土的三倍、普通混凝土的十倍；
2、輕質(zhì)高強：為普通混凝土的1/4、粘土磚的1/3,比水還輕,和木材相當；立方體抗壓強度≥4mpa.特別是在鋼結(jié)構(gòu)工程中采用防火板板作圍護結(jié)構(gòu)就更能發(fā)揮其自重輕、強度高、延性好、抗震能力強的性.
3、耐火、阻燃（墻板材—4小時耐火）：防火板為無機物,而且在高溫下也不會產(chǎn)生有害氣體；同時導熱系數(shù)很小,這使得熱遷移慢,能有效抵制火災。

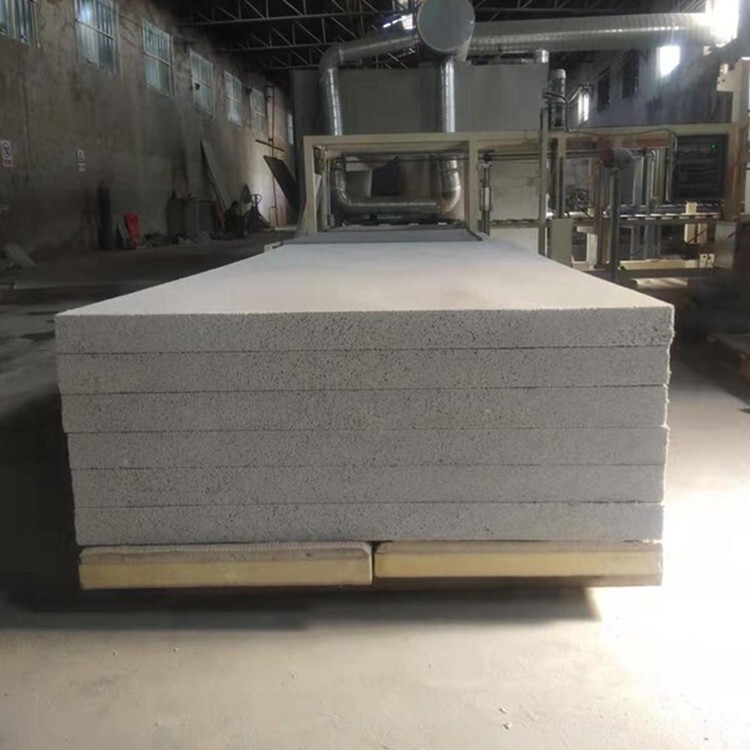

水泥基勻質(zhì)設(shè)備產(chǎn)品一種新型墻體保溫材料，其主要原料為EPS顆粒，水泥，纖維等材料。此產(chǎn)品利用的生產(chǎn)工藝，采用科學配比，經(jīng)流水線一次成型，再經(jīng)自然養(yǎng)護而成。制作過程：在水泥漿液中，加入一定比例的發(fā)泡劑，聚苯顆粒，不斷攪拌，將水泥液體膨脹到一定的比例，就形成了水泥勻質(zhì)發(fā)泡保溫板。
