超聲波模具振動節點設計：焊頭、變幅桿均被設計為一個工作頻率的半波長諧振體，在工作狀態下，兩個端面的振幅大，應力小，而相當于中間位置的節點振幅為零，應力大。節點位置一般設計為固定位，但通常的固定位設計時厚度要大于3mm，或者是凹槽固定，所以固定位并不是一定為零振幅，這樣就會引致一些叫聲和一部分的能量損失，對于叫聲通常用橡膠圈同其它部件隔離，或采用隔聲材料進行屏蔽，能量損失在設計模具振幅參數時予以考慮。

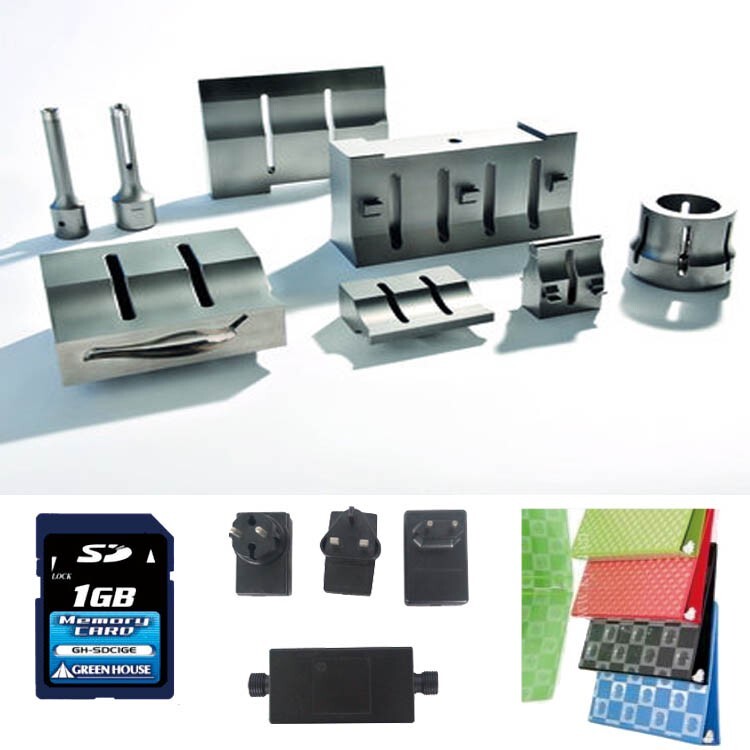

超音波模具適用行業： 超聲波模具主要用于電子通迅,玩具,文具,日用品,禮品,汽車等行業等。超音波模具根據產品的形狀，定做。不同規格的熱熔制具，超音波模具機身緊湊，占用空間小，移動方便 超音波機器模具一體式設計，優化了因調試模具造成的產品報廢。

加工超聲波模具要注意以下事項：
1、產品的要求： 決定模具的使用壽命，磨損率，因而決定采用何種金屬。
2、產品的形狀： 采用何種熔接工藝，設定模具的大小，壓力傳達區，產品在熔合時可能產生的變形，需要多大功率和何種功能。是否可以一次熔接 完成工作。
3、 產品的塑料性質：決定模具的工作震幅，那一件工作應接受超聲能量，導能線的形式，位置，大小。

超聲波模具適用范圍： 超聲波模具主要用于塑料焊接和化纖類布料切割，如果制作工藝不好，模具在使用過程中很容易發熱、空載電流大甚至出現裂紋。 焊接機的工作頻率主要由換能器、變幅桿、和焊頭的機械共振頻率所決定，發生器的頻率根據機械共振頻率調整，以達到一致，使焊頭工作在諧振狀態，每一個部份都設計成一個半波長的諧振體。

超聲波是指振動頻率大于20KHz以上的,其每秒的振動次數（頻率）甚高，超出了人耳聽覺的上限（20000Hz），人們將這種聽不見的聲波叫做超聲波。超聲和可聞聲本質上是一致的，它們的共同點都是一種機械振動，通常以縱波的方式在彈性介質內會傳播，是一種能量的傳播形式，其不同點是超聲頻率高，波長短，在一定距離內沿直線傳播具有良好的束射性和方向性，2013年腹部超聲成象所用的頻率范圍在 2∽5MHz之間，常用為3∽3.5MHz（每秒振動1次為1Hz，1MHz=10^6Hz,即每秒振動100萬次，可聞波的頻率在16－20，000HZ 之間）。
適用范圍：適用于熔接熱塑性膠料制品，各種注塑而成的膠件皆可使用超聲熔接處理而不需加以溶制。用途廣泛，
包括：
※玩具業： 如玩具槍、水槍、電話、公仔及一般塑料玩具
※ 電子業： 膠表殼、尼龍表帶、計算機、音箱包殼、手提電話電池等
※ 汽車業： 前角燈、后車燈、回望鏡等
※ 包裝業： 化妝盒、PVC包裝盒、牙膏管等
※ 一般商業制品： 打字機色帶、錄影帶盒、錄音帶盒、電腦磁碟等
