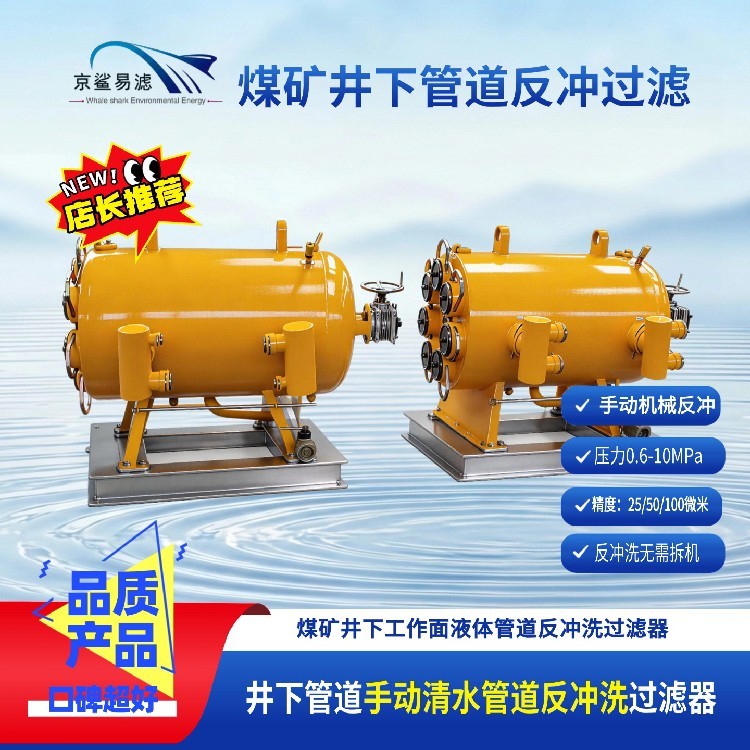

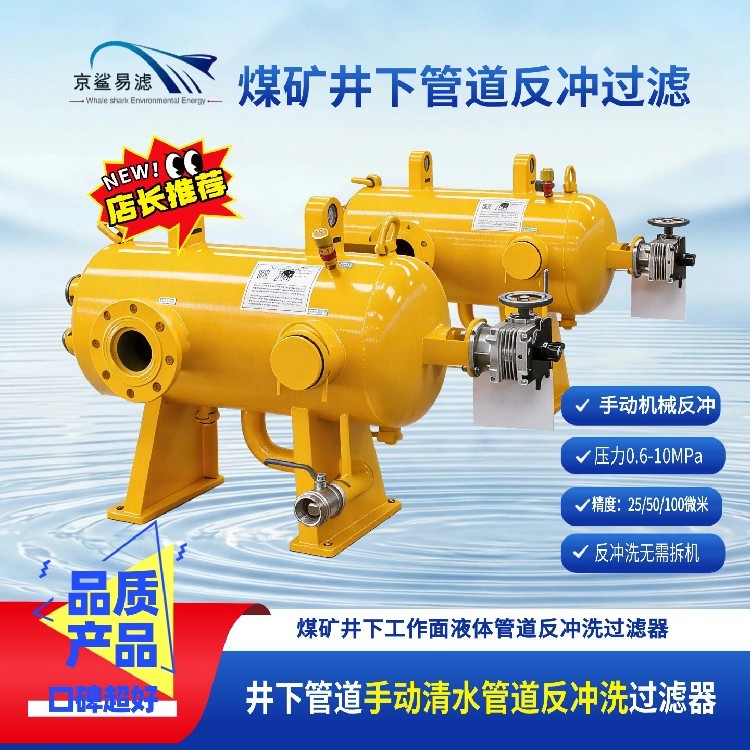

設備采用緊湊型結構設計，安裝靈活、占用空間小，依托手動反沖洗結構實現濾芯快速清理，無需拆機、無需外接電源，操作簡便省力，可大幅降低井下運維工作量，是煤礦井下噴霧降塵、灑水除塵等供水噴霧管路的核心配套凈化設備

正常過濾工況
設備串聯接入井下噴霧供水管道，待過濾清水由進水口進入過濾器腔體，水流均勻流經濾芯，水中各類固體雜質被攔截于濾芯外壁，潔凈清水透過濾芯后，由出水口輸送至各路噴霧管路及噴頭，保障進入噴頭的水質潔凈，避免雜質堵塞噴頭，保證噴霧降塵效果。此時手動排污閥處于關閉狀態，水路通暢、壓損極小

手動反沖洗機構：配備手動旋轉手柄、導流組件，配合排污閥實現定向反沖洗，雜質清理更徹底；
閥門組件：手動排污球閥、進出口連接閥門，啟閉靈敏、密封無滲漏，操作輕便省力；
連接與密封部件：法蘭/絲扣連接接口，適配井下噴霧管路對接，礦用密封墊片，、防滲漏；
輔助部件：安裝支座、壓力表接口，便于設備固定與壓差監測。
