板式換熱器工作原理與傳熱強化機制

板式換熱器的傳熱源于流道結構與流體流動特性的協同優化，其傳熱過程需滿足熱力學定律與傳熱方程，核心機制包括湍流強化、薄邊界層與逆流布置。

1. 傳熱基本原理

• 熱量傳遞過程：高溫流體在板片一側流動，通過導熱將熱量傳遞給板片，再由板片傳遞給另一側低溫流體，傳熱速率Q=K·A·Δt?（K為傳熱系數，A為傳熱面積，Δt?為對數平均溫差）。

• 湍流強化：波紋板片使流體在低流速（0.4-1.5 m/s）下產生強烈湍流（雷諾數Re=500即可達湍流狀態），破壞邊界層（厚度從管殼式的1-2 mm減薄至0.1-0.3 mm），傳熱系數顯著提升。例如，人字形波紋板的K值可達管殼式的3倍以上。

• 逆流布置優勢：冷熱流體在流道內呈逆流流動，Δt?比順流高20%-30%，如高溫流體進口80℃、出口40℃，低溫流體進口20℃、出口60℃，逆流Δt?=36.4℃，順流僅26.8℃，換熱量提升36%。

2. 傳熱系數影響因素

• 流體物性：粘度增大（如原油）導致流速降低，K值下降；導熱系數高的流體（如水）傳熱效果優于氣體。

• 板片參數：波紋高度增加（2-6 mm）可增強湍流，但阻力損失增大；角孔直徑（DN50-DN300）影響流速，需匹配管道尺寸避免瓶頸。

• 運行條件：流速?gòu)?.5 m/s增至1.5 m/s，K值提升50%-80%，但壓力損失與流速平方成正比，需平衡效率與能耗。某啤酒廠換熱器通過優化流速（1.2 m/s），K值達4500 W/(m2·K)，壓力損失控制在80 kPa以內。

3. 傳熱強化技術：板片表面壓制微型凹坑（直徑2-5 mm）增加擾動，K值提升15%；采用不等截面積流道（進口段寬、出口段窄），實現全流程湍流，某供暖項目應用后熱效率提升12%。

本溪板式換熱器機組廠家

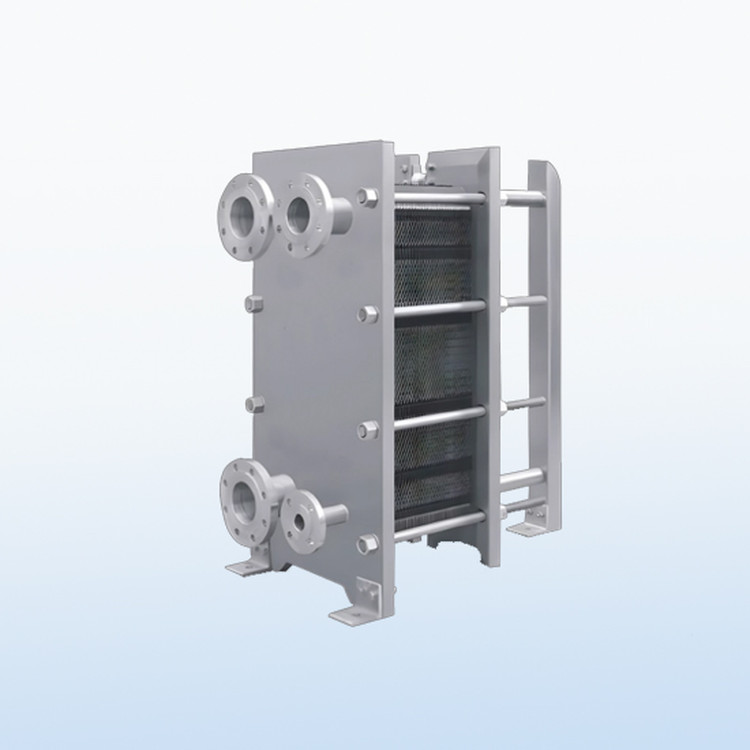

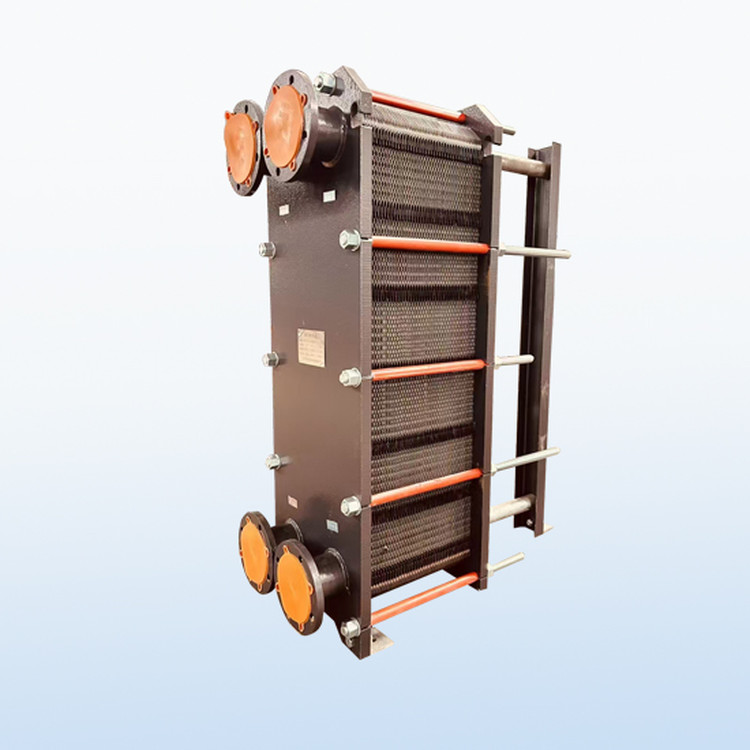

可拆卸式板式換熱器

可拆卸式板式換熱器（框架式）通過夾緊螺栓固定板片，可靈活拆卸清洗或更換板片/密封墊，在民用供暖、生活熱水等場景應用廣，占板式換熱器市場的70%以上。

1. 結構特點與拆裝流程

• 模塊化設計：板片數量可根據負荷調整（10-200片），單臺換熱面積0.5-200 m2，適配0.5-100 t/h鍋爐系統。某小區供暖項目初期安裝50片板片，后期負荷增加至80片，無需更換框架。

• 拆裝步驟：

1. 松開夾緊螺栓，將活動夾緊板沿導桿移開；

2. 取出板片組，逐一清洗板片表面（高壓水槍或化學清洗）；

3. 更換老化密封墊（采用工具壓入密封槽）；

4. 重新疊裝板片（注意板片方向，人字形波紋需正反交替），均勻擰緊螺栓（對角線順序，避免偏載）。

2. 民用場景典型應用

• 集中供暖：一次網高溫水（110/70℃）通過板式換熱器加熱二次網水（80/60℃），單臺處理量50-500 m3/h，配合氣候補償器實現按需調節。某北方城市熱力公司采用20臺BR型板式換熱器，供暖面積達200萬㎡，熱效率達97%。

• 生活熱水：酒店、醫院通過蒸汽-水板式換熱器制備50-60℃熱水，即熱式運行（無需儲水箱），響應速度＜5分鐘。某五酒店采用雙板換系統（一用一備），熱水供應穩定性達99.9%。

• 泳池恒溫：鈦板換熱器加熱泳池水至26-28℃，耐氯離子腐蝕（Cl?濃度≤1000 mg/L），某體育館泳池采用316L板片，運行8年無泄漏。
