施工流程

混凝土和鋼件表面處理→固定構(gòu)件的選擇及制作→配制WSJ 粘鋼型建筑結(jié)構(gòu)膠→涂敷膠粘劑及粘貼鋼板→固定、加壓、固化→拆除固定加壓構(gòu)件→質(zhì)量檢驗→表面防護、防腐處理→交工驗收

施工工序

①粘接面處理：混凝土表面用角磨機打磨直至露出新面，并將灰塵清除干凈；鋼板用角磨機打磨粗化。

②固定構(gòu)件的制備：根據(jù)加工工藝要求和不同部位的粘貼情況，選擇不同的固定方法。

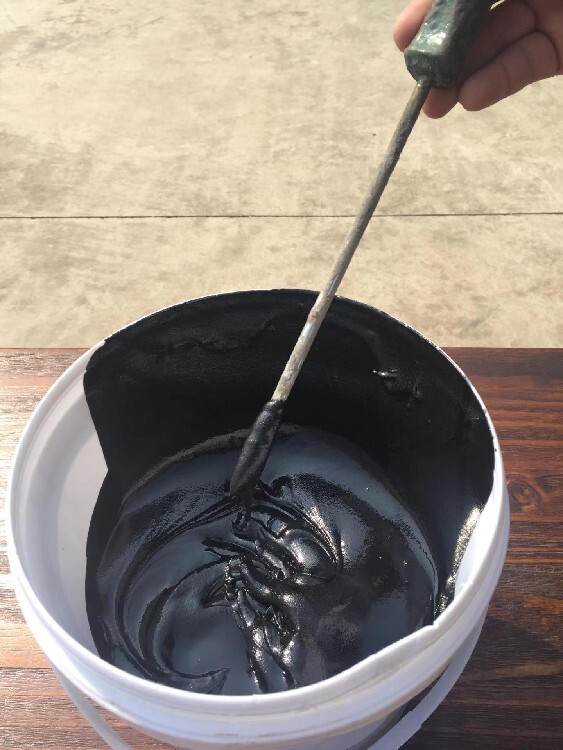

③調(diào)膠：將A、B組份分別攪拌均勻，然后再把A、B兩組份按重量比4:1倒入容器，用電動攪拌器或其它棒材進行勻速攪拌，直到呈色一致為止，一般一次調(diào)膠以6-10kg為宜。④粘接：把攪拌均勻的膠，涂刮到被粘物表面,一般膠層厚2mm，中間厚兩邊薄，然后進行粘接并加壓，使膠從四周溢出。24小時后，可卸出加壓和固定設施。

⑤對被粘物及施工質(zhì)量進行檢查，進行表面防腐處理和其它的修飾處理。

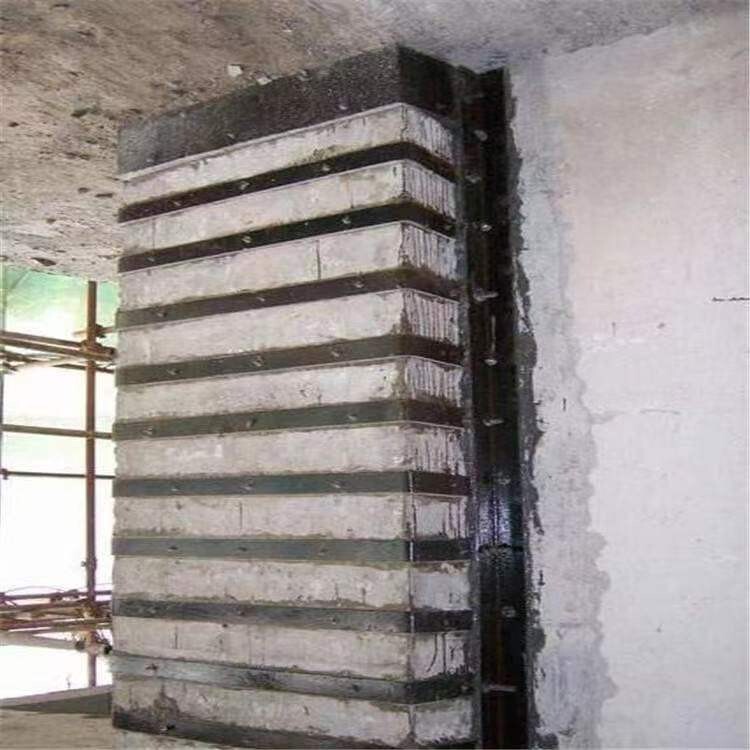

粘貼鋼板加固就是在建筑結(jié)構(gòu)構(gòu)件表面用特制的結(jié)構(gòu)膠粘貼鋼板（或型鋼），以提高混凝土構(gòu)件承載能力及耐久性等功能的一種建筑結(jié)構(gòu)加固技術。鋼板由于抗拉強度很高，加之粘貼后的鋼板主要承受荷載，對于受彎、受剪和受拉構(gòu)件其補強效果優(yōu)于加大混凝土截面。

特點：強度高，特別是鋼一鋼粘接抗剪強度及鋼一混凝土粘接抗剪強度高；良好的韌性及抗沖擊性能；耐老化，耐酸、耐堿及耐水性能好；固化條件寬松，可在常溫接觸壓力下固化；硬化過程收縮??；適用期較長，使用方便、。

一款性能優(yōu)良的結(jié)構(gòu)粘鋼膠需要具備以下幾點：觸變性能好，靜態(tài)堆積高度達2~3cm，立面、仰面施工不流淌，可操作空間大；具有粘結(jié)性，固化后可使鋼板牢牢粘貼在混凝土構(gòu)件上，在其荷載作用下能共同受力，鋼板和混凝土構(gòu)件的變形協(xié)調(diào)就是利用結(jié)構(gòu)膠的剪切傳遞；耐酸堿鹽霧腐蝕、耐老化性能好，低潮濕靈敏度，無論干燥或潮濕環(huán)境下依然保持性能。

鋼膠主要用途是在建筑施工中對結(jié)構(gòu)進行承重加固，將進行補強用的鋼板粘接在各種鋼筋上面的結(jié)構(gòu)上，比如梁，節(jié)點，板面等上面，達到加固效果。也可用在修筑老化建筑，磚木結(jié)構(gòu)的房屋或者混凝土結(jié)構(gòu)上。施工無流淌液體，不含揮發(fā)性溶劑等特點。

粘鋼加固是典型的被動加固方法，有受力滯后的現(xiàn)象，只有在混凝土結(jié)構(gòu)受力，且傳遞荷載至鋼板，引起鋼板發(fā)生拉伸變形后，鋼板才能與混凝土結(jié)構(gòu)共同工作受力，也就是說，隨著上部荷載的不斷增大，鋼板也將承受更高的荷載，發(fā)生更大的變形。
粘鋼膠的主要用途：

　　1. 幕墻安裝，大理石，花崗巖，瓷磚等的粘接安裝。

　　2. 混凝土構(gòu)件以及鋼構(gòu)件表面的修補與粘接。

　　3. 混凝土構(gòu)件，磚石構(gòu)件和木構(gòu)件對鋼板的粘接加固。

　　4. 常溫條件下，按重量比甲：乙=2:1混合使用。
對鋼筋混凝土受彎構(gòu)件進行正截面加固時，共受面沿構(gòu)件軸向連續(xù)粘貼的加固板宜延長至支座邊緣，且應在鋼板不端部及集中荷載作用點的倆側(cè)設置U型箍(對梁)或橫向壓條(對板)進行錨固。 采用手工涂膠粘貼鋼板厚度不應大于5mm。采用壓力灌鋼加固鋼板厚度不應大于10mm。且應按外粘型粘鋼加固法焊接節(jié)點構(gòu)造進行。
