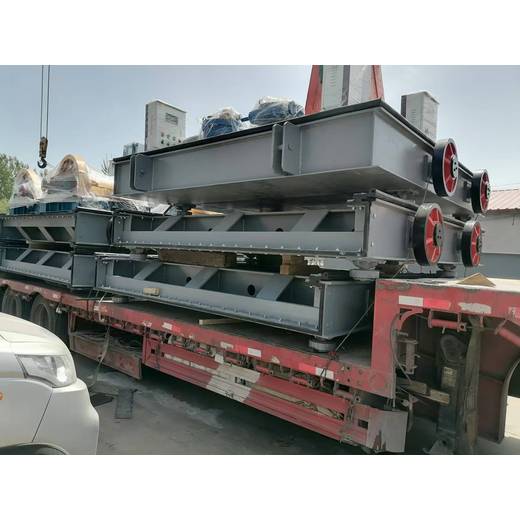

丹東噴鋅鋼閘門  定輪鋼閘門 攔水壩 翻板鋼制閘門

翻板閘門發展過程中幾個明顯的進步： （1）1982年初設計的面板鉛垂水流方向的雙支點滾輪連桿式閘門： 垂直擋水翻板閘門 該種翻板閘門采用雙支點帶連桿方式，在實際運行過程中，能基本滿足工程需要。但不容否認，這種閘門還存在一些不足，主要是在某些水力條件下容易發生小開度振動拍打現象，雖然短期內不至影響到整個閘壩的安全，但長期的小開度振動拍打會導致翻板閘門底部和固定壩的疲勞破損，以致閘壩漏水嚴重，直至造成整個翻板閘壩工程的破壞。另外，其初啟動水位較高、而回關水位偏低，難以滿足用戶的使用要求。

（2）1983年下半年設計的面板向下游有一定的預傾角度的滾輪連桿式閘門： 針對面板鉛垂的滾輪連桿式閘門存在的問題，作了如下幾個方面的改進： a)將翻板閘門改進成向下游預傾一個角度的型式，經過多次水工模型試驗后發現，證明其能有效防止翻板閘門的小開度振動拍打現象，并使初始啟門水位得以降低，關門水位得以提高； 預傾角連桿滾輪閘門 b)門下堰頂設有一個斜坡式跌落，使門下的堰型由寬頂堰改造成為梯形斷面實用堰，增大了流量系數，使上游洪水位低于采用其它形式的翻板閘門的情況，減少了淹沒損失； c)在連桿長度及支鉸位置、滾輪直徑方面作多次修改和調整，運行更加準確可靠。而且翻板閘門的啟門水位可以根據業主要求設計為正常水位5~30cm之內的任一值，設計成果與實際使用的水位差值可控制在5cm以內，一般只有一、兩個厘米； d)在閘門前增設防護墩，防護墩可以有效防止上游來物撞擊閘門及漂浮物堵在閘門支鉸下造成破壞

閘門安裝與調整 1、 *系列：（1）在閘門安裝前，檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。（2）檢查主立框與橫框連接上的止水面是否有錯位，如有錯位則松動連接螺栓將至水面調整在同一平面內。

（3）閘門安裝使應采用整體就位安裝，禁止閘框、閘扳分體安裝，防止閘框變形。

（4）二期澆注前將閘門整體吊裝就位后找好前后、左右的正確位置，然后將調整螺栓與工程配鋼筋旱牢，再用塞尺檢測各止水面的間隙，同時對間隙超過0.3mm處進行調整，確保各止水面的間隙在0.3mm以下，再將閘門背水面兩邊立門槽用金屬或木質桿支撐，防止?jié)沧r(shí)積壓，造成門槽向內夾卡門板。*可進行二期澆注。

1主要工作原理水壓力通過懸臂式門葉結構傳遞到圓柱形底橫軸，底橫軸作用力可分解為水平力、垂直力和力矩。水平力、垂直力通過固定支鉸座傳遞給土建結構，力矩（扭矩）由底橫軸傳遞給液壓啟閉機或鎖定裝置。閘門啟閉運行時，液壓啟閉機通過拐臂驅動底橫軸轉動，同時使門葉以底橫軸中心為圓心作扇形轉動實現閘門的開啟和關閉。閘門局部開度（或轉角）取決于鎖定裝置的鎖定位置或液壓啟閉機活塞桿持住位置，閘門的開度范圍為垂直與水平之間（0°～90°）的任意位置或角度。閘門全部關閉時門頂可溢流以達到景觀效果。2使用條件及優缺點分析底軸驅動翻板閘門適合于閘孔較寬（10～100m）而水位差比較?。?～7m）的城市景觀工程，或山區河道洪水急漲，要求快速開閘泄洪的工程[2]。由于可以將孔口設計的比較寬，可以省去數孔中間閘墩，所以不僅結構簡單，而且可以節省土建投資。該閘門能夠?qū)崿F(xiàn)雙向擋水及立門蓄水或防洪，臥門行洪排澇；閘門啟閉靈活快速、開度無級可調且調度方便；啟閉設備隱蔽，門頂過水形成人工瀑布，改善工程景觀效果；另外，該閘型泄洪能力大，臥門時無礙通航。該閘型的主要缺點：總造價相對較高；要求閘基不存在大的不均勻沉陷；不便設置檢修閘門，閘門檢修較困難。

3基本結構要求（1）底橫軸底橫軸作為門葉懸臂梁的縱向固端和閘門啟閉驅動軸是閘門重要結構之一，主要承受門葉水壓力作用產生的扭轉（矩）和彎曲（矩）。橫軸為圓形鋼管截面，管徑較小時可選用定型標準無縫鋼管加工，管徑較大時可采用鋼板卷制焊接結構。由于底橫軸整體較長，在廠內分段制造加工，分段長度根據支承間距、加工及運輸條件確定，一般長約6～10m，在工地現場進行組裝。拼接方式為焊接和高強螺栓連接兩種。底橫軸的制造、安裝時應***同心度，軸外表盡可能進行精加工。
