土工膜的滲透系數(shù)小于10-13cm/s，作為防滲材料被廣泛應(yīng)用于垃圾填埋場和水利工程中。目前大量使用的土工膜為高密度聚乙烯(HDPE)土工膜，是一種表面呈黑色的典型黏彈性材料，對環(huán)境溫度很敏感，會隨著環(huán)境溫度的變化產(chǎn)生很大的溫度應(yīng)力。根據(jù)今泉等人的研究，在兩端被固定時，HDPE土工膜表面溫度下降30℃，就會產(chǎn)生1.55kN/m的溫度應(yīng)力。研究表明HDPE土工膜長期受高應(yīng)力作用，會導(dǎo)致蠕變破壞。另外，反復(fù)的伸長收縮也會使HDPE土工膜出現(xiàn)疲勞破壞。HDPE土工膜一旦破壞，垃圾填埋場的滲濾液將流入地下，污染地下水，或使溝渠的水資源流失。因此，準(zhǔn)確評價HDPE土工膜的溫度應(yīng)力是防滲系統(tǒng)設(shè)計的前提。

HDPE土工膜的溫度變化范圍為75～22℃。伴隨溫度的下降，HDPE土工膜的應(yīng)變基本呈直線下降，說明應(yīng)變與溫度之間直線相關(guān)。土工膜溫度應(yīng)力由于HDPE土工膜上端用混凝土固定，下端用鋼條固定在基礎(chǔ)上，在上部沒有荷載作用時，可忽略土工膜與基礎(chǔ)之間的摩擦力，單純溫度(t)變化引起的應(yīng)力(σ)評價式如式4所示。σ=21乙Δσdt=21乙βEtdt(4)利用式(4)可計算得到溫度應(yīng)力σ的計算值。試驗(yàn)中因土工膜收縮產(chǎn)生溫度應(yīng)力，把彈性模量Et與溫度的關(guān)系以及實(shí)測得到的應(yīng)變量Δε代入式(5)，即可獲得溫度應(yīng)力σ的試驗(yàn)值，總體上土工膜溫度應(yīng)力的試驗(yàn)值和計算值比較接近，兩者的變化趨勢一致

土工膜的施工工序：

①土工膜出廠是整捆包裝，每捆大約600m2，寬度為6m。因此，大于4級風(fēng)時不能鋪設(shè)，應(yīng)邊鋪設(shè)邊粘接，邊覆蓋上部保護(hù)層。

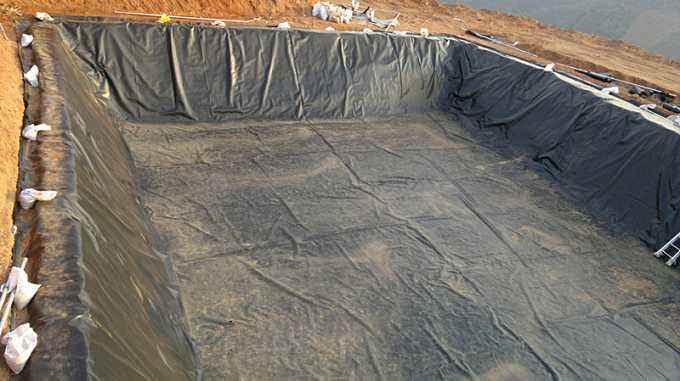

②土工膜鋪設(shè)，要求土工膜應(yīng)平整，松馳(大約3%～5%)，無繃緊和懸空現(xiàn)象。鋪設(shè)的同時應(yīng)檢查土工膜有無明顯孔洞及破損現(xiàn)象;有無明顯的經(jīng)緯不均勻現(xiàn)象及原接縫跳粘透水現(xiàn)象，如發(fā)現(xiàn)上述問題，在現(xiàn)場采取粘接，打補(bǔ)丁，更換土工膜等補(bǔ)救措施。

③土工膜粘接時應(yīng)予留15～20cm之間的粘接寬度，粘接寬度范圍內(nèi)的土工膜要用酒精或丙酮擦洗干凈，待酒精或丙酮揮發(fā)后再粘接，粘接寬度為5cm。

④按要求搭接后，將搭接縫沿木制墊板鋪好，使用預(yù)熱10～15分鐘的普通電熨斗，沿搭接縫熨燙，使之粘接牢固。木制墊板與搭接縫接觸面要求為5cm寬，以滿足搭接寬度的要求。熨燙搭接后經(jīng)現(xiàn)場檢查，搭接牢固完好，方可繼續(xù)下一段熨燙搭接操作。

⑤鋪設(shè)過程中，土工膜不易在在陽光下長時間暴曬，應(yīng)在鋪設(shè)過程中，一邊鋪設(shè)土工膜，一邊及時回填粉質(zhì)土，以防紫外線照射降低其強(qiáng)度。
