預應力張拉簡介：

預應力張拉就是在構件中提前加拉力，使得被施加預應力張拉構件承受壓應力，進而使得其產生一定的形變，來應對結構本身所受到的荷載，包括構件自身重量的荷載、風荷載、雪荷載、地震荷載作用等。?一般張拉用到鋼絞線、千斤頂、錨板、夾片。

（4）校頂功能?？勺詣?dòng)進缸，達到壓強停止，然后記錄校頂數據，校頂后可輸入回歸方程參數。

?

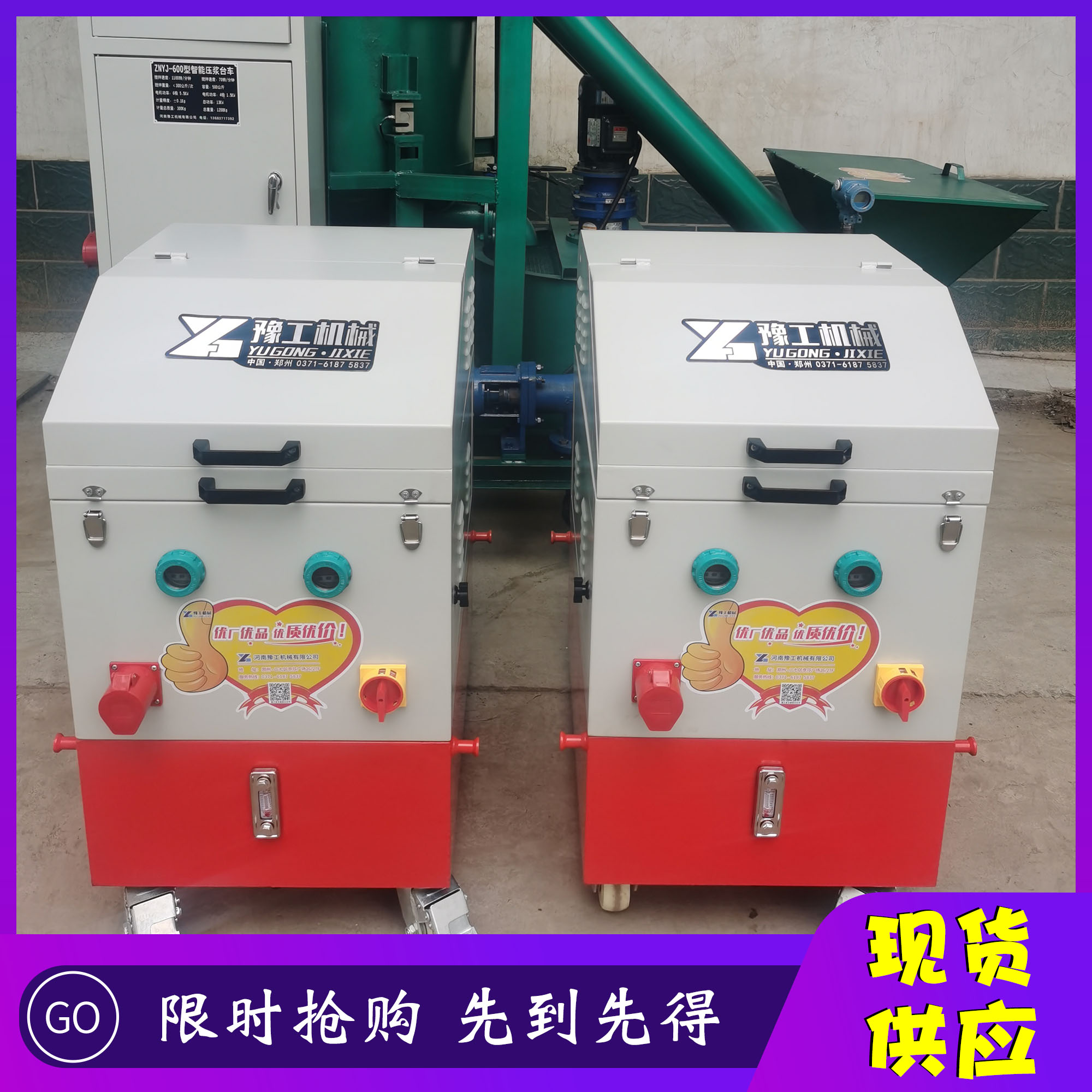

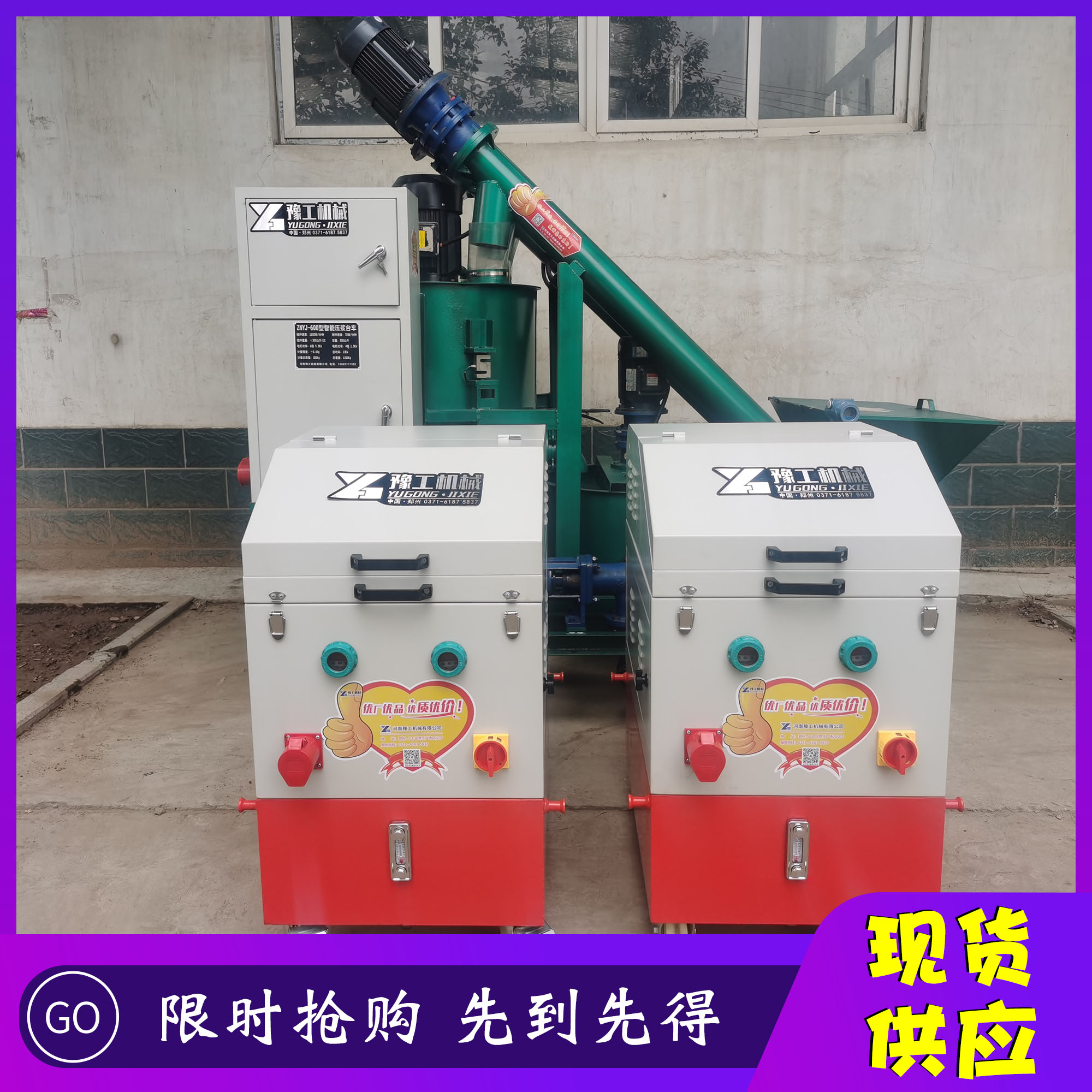

設備構成：

電氣部分主要由編程控制器、工業計算機、繼電器、位移傳感器、執行器件等部分組成。泵站部分主要由泵體、組合電磁閥、單向電閥壓力傳感器等部件組成。

主機由計算機、屏及的程控組成，可通過無線對一個或多個前端控制器進行測控。主機按預設的張拉程序及相應參數指令一個或多個測控前端工作，根據前端回傳的監測數據計算出測控指令，測控前端。前端控制器監測千斤頂?shù)墓ぷ骼弯摻g線的伸長量（回縮量）等數據，并實時將數據傳輸給測控主機，并接收主機的測控指令，根據指令實時變頻器的工作參數，從而實現實時調控油泵電機的轉速，實現張拉力及加載速度的實時控制。

特點：

1.智能張拉在國內已有不少廠家做出產品進行銷售

2. 流量智能變量

3. 簡明易用，操作貼近施工人員使用習慣

4. 二次張拉，大長度鋼絞索的張拉需求。

5. 模塊化組合，方便檢測、維修。

6. 多重保護設計，程度保護施工人員、橋梁及設備。

7.智能控制，規范張拉。

（1）操作簡單。智能張拉一但調試好之后，操作工人僅需將油頂安裝完畢后，可以根據張拉工況要求，在張拉之前，根據張拉工藝預先設定整條梁各孔道張拉參數，張拉時只需將孔道編號調出，直接按啟動鍵，就可以一鍵完成張拉，真正實現智能化操作。

技術參數：

控制壓力：60MPa   油泵流量：2.5L/min     測量精度：0.1%

智能張拉：適用溫度-20-50℃ ， 電壓：380V

測力精度0.25%FS  ，位移測量精度0.05%

雙頂對拉不平衡5KN

液壓：油泵功率 4KW  ， 壓力范圍：0-60mpa ， 電壓：380V

張拉千斤頂：工作范圍：27t-600t，張拉行程：200mm，行程偏差：±2mm

無線通訊：藍牙傳輸距離800m   ， 發射功率：0.8w

四、工藝流程
