底盤發動機功率118kw整機尺寸13120*2800*3810mm臂架數量3個大工作高度13m拱架安裝工作行程3200mm主臂舉升重量1500kg大工作寬度16m大行駛速度16km/h小離地間隙329mm總功率75電+118柴kw整機重量32T

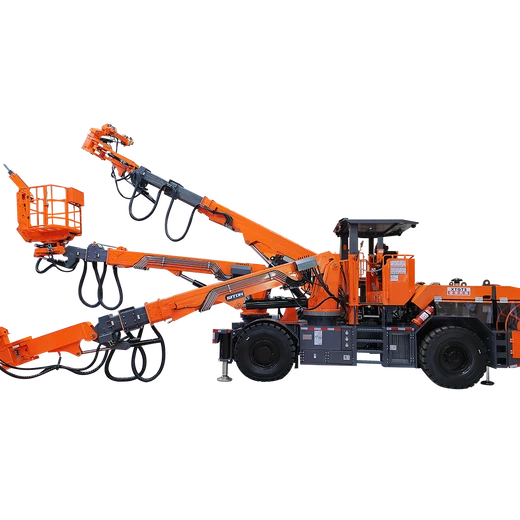

在高鐵隧道施工領域，與是工程推進的核心訴求，鑫通機械研發生產的隧道拱架安裝臺車憑借智能性能脫穎而出。設備搭載 3D 輪廓掃描系統與一鍵自動立拱技術，定位精度可達 ±5mm，能實現多榀拱架的快速對位安裝，相較傳統人工立拱模式，作業效率提升 60% 以上。在品質把控上，臺車關鍵結構件采用高強度錳鋼材質，整機通過 ISO9001 質量體系認證。服務于某高鐵雙線隧道項目，面對復雜圍巖工況，單班完成 12 榀拱架安裝，提前 15 天完成支護標段施工。售后服務方面，全國 20 個服務網點可實現 2 小時響應、24 小時到場，同時提供免費操作培訓與 1 年整機質保，為高鐵隧道施工筑牢裝備保障。

礦山巷道空間狹窄、支護需求緊迫，鑫通機械三臂多工序隧道拱架安裝臺車適配該場景。臺車集成拱架安裝、錨桿鉆孔、鋼筋網鋪設三大功能，三機械臂可同步作業，實現支護工序一體化推進，單循環作業時間縮短至 40 分鐘。設備采用工程底盤，四輪驅動 + 雙向駕駛設計，可在 2.8 米寬巷道內靈活轉向；關鍵焊縫經超聲波探傷檢測，合格率 。其在某金屬礦巷道施工中，月均完成支護里程超 500 米，大幅降低人員高空作業風險。售后服務提供 “1+N” 專屬保障，1 名駐場技術員搭配 N 個遠程技術顧問，同時免費提供易損件備用包，確保礦山巷道施工不間斷。

在公路隧道施工中，支護精度直接影響工程整體質量，鑫通機械隧道拱架安裝臺車憑借定位性能成為優選。設備搭載無線遙控自由度機械手，可實現拱架 360° 微調，定位偏差控制在 3mm 內；搭配全斷面掃描系統，能實時匹配隧道輪廓，避免欠挖超挖導致的支護失效。臺車液壓系統采用閉環控制，無沖擊、無滲漏，整機防護等級達 IP65，可應對隧道內高濕多塵環境。在某跨省公路隧道項目中，多臂拱架臺車承擔 12 公里隧道支護任務，支護驗收合格率 ，助力項目獲評省級優質工程。

針對異形斷面、特殊工況隧道的支護需求，鑫通可提供定制化隧道拱架安裝臺車解決方案?？筛鶕?jù)隧道斷面尺寸定制機械手行程與工作范圍，適配馬蹄形、橢圓形等異形斷面；還可加裝夾具，應對非標拱架安裝。定制部件與原廠部件同標準生產，經嚴格測試后交付，確保與整機兼容性。其為某水利異形隧道項目定制的臺車，成功完成弧形拱架安裝，支護精度完全符合設計要求。

順應無人化施工趨勢，鑫通機械隧道拱架安裝臺車配備遠程運維系統，實現設備智能管理。技術人員可遠程查看設備運行數據、診斷故障，還能指導現場人員排除小故障；支持遠程升級設備程序，優化作業性能。遠程傳輸模塊信號穩定，在隧道內無死角覆蓋；數據加密處理，確保信息安全。在某無人化施工試點隧道，該臺車實現 70% 作業流程遠程操控。

多場景適配，通用本領強：適用于高速兩車道、三車道、四車道，高鐵單線和雙線拱架安裝作業、欠挖處理、裝藥作業、隧道檢測、場內靜態高空作業等。

功能集成，應對復雜施工：智能拱架一體化臺車可滿足隧道全斷面、臺階法等開挖工法，以及單榀、兩榀、三榀等多榀拱架安裝要求，切實提高了施工效率和質量，并減輕了施工人員的勞動強度。
