簡介：

為施工單位節省人力、節省精力、操作簡單等本設備把控數控技術用于混凝土預應力張拉工藝中，實現了預應力的自動控制，確保張拉值的準確性和真實性。

　　實現遠程監控功能，方便，效率。

功能特點：

1. 張拉數據安全

2. 數據通過現場存儲器進行實時數據存儲。

3. 遠程數據。

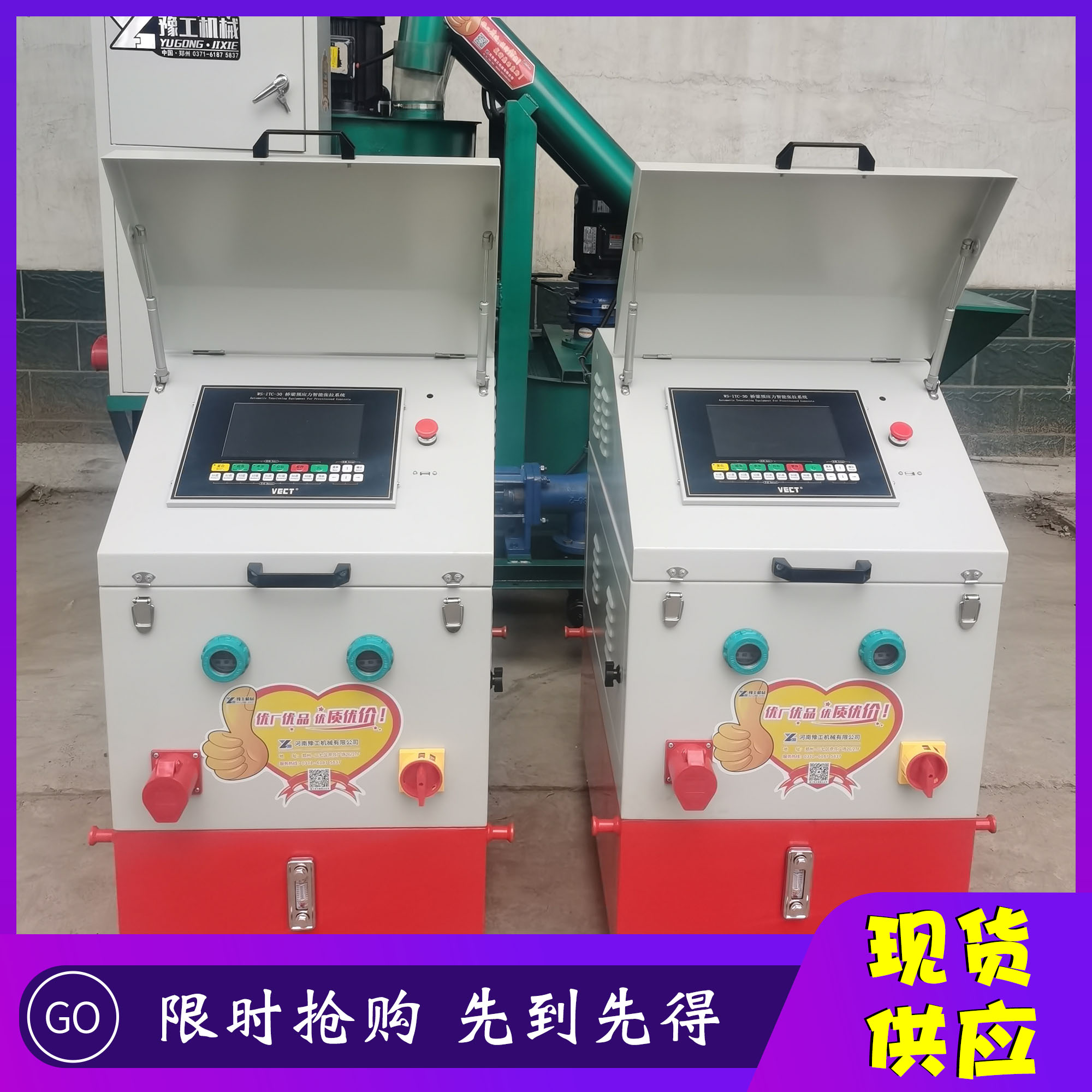

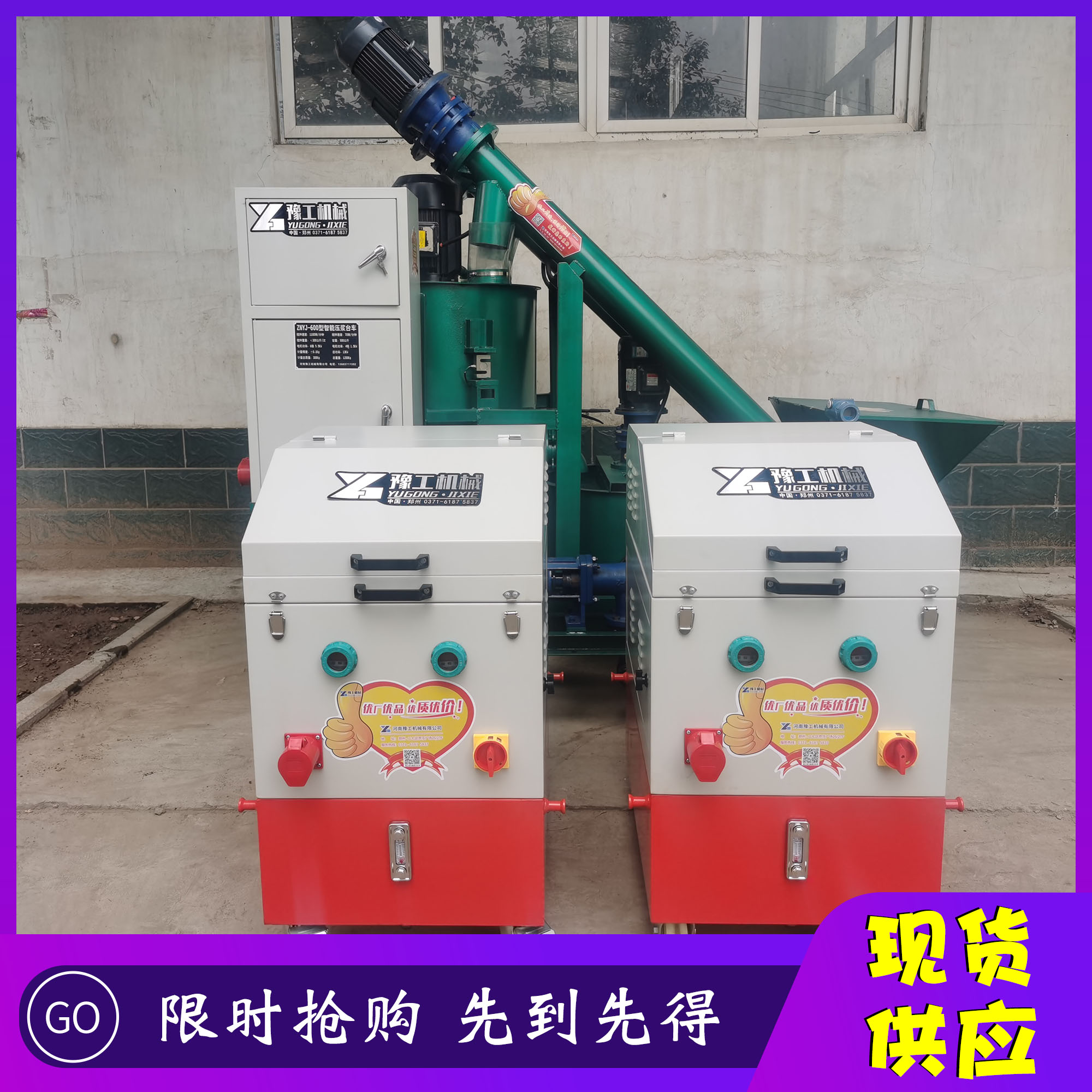

　　預應力智能數控張拉裝置，包含千斤頂、油泵，其還包含傳感部件、位移傳感器和與力傳感部件、位移傳感器電連接的顯示控制儀。該裝置通過增設采集部件和相應的處理裝置，使預應力張拉數字化，使得預應力結構施工人為因素，大大了預應力結構的張拉精度，可張拉的范圍內；能隨時提示張拉力與張拉伸長值是否達到要求和達到設定值與控制值。

操作說明：

1. 確保油箱干凈，加入90L液壓油

2. 油泵、千斤頂要進行校驗，以確定張拉力與傳感器的對應關系。

3. 電源線鏈接采用三相四線制，將電源線機器電源位置。

注意事項：

1. 張拉時千斤油或回油速度要勻速。

2. 測量伸長值兩端同時進行。

3. 張拉中，千斤頂兩邊不得站人，工作人員安全。

4. 更換錨具兩端都要裝上千斤頂。

　　傳感器實時采集鋼絞線延伸量數據，反饋到計算機，自動計算延伸量，及時校核延伸量

技術參數：

控制壓力：60MPa   油泵流量：2.5L/min     測量精度：0.1%

智能張拉：適用溫度-20-50℃ ， 電壓：380V

測力精度0.25%FS  ，位移測量精度0.05%

雙頂對拉不平衡5KN

液壓：油泵功率 4KW  ， 壓力范圍：0-60mpa ， 電壓：380V

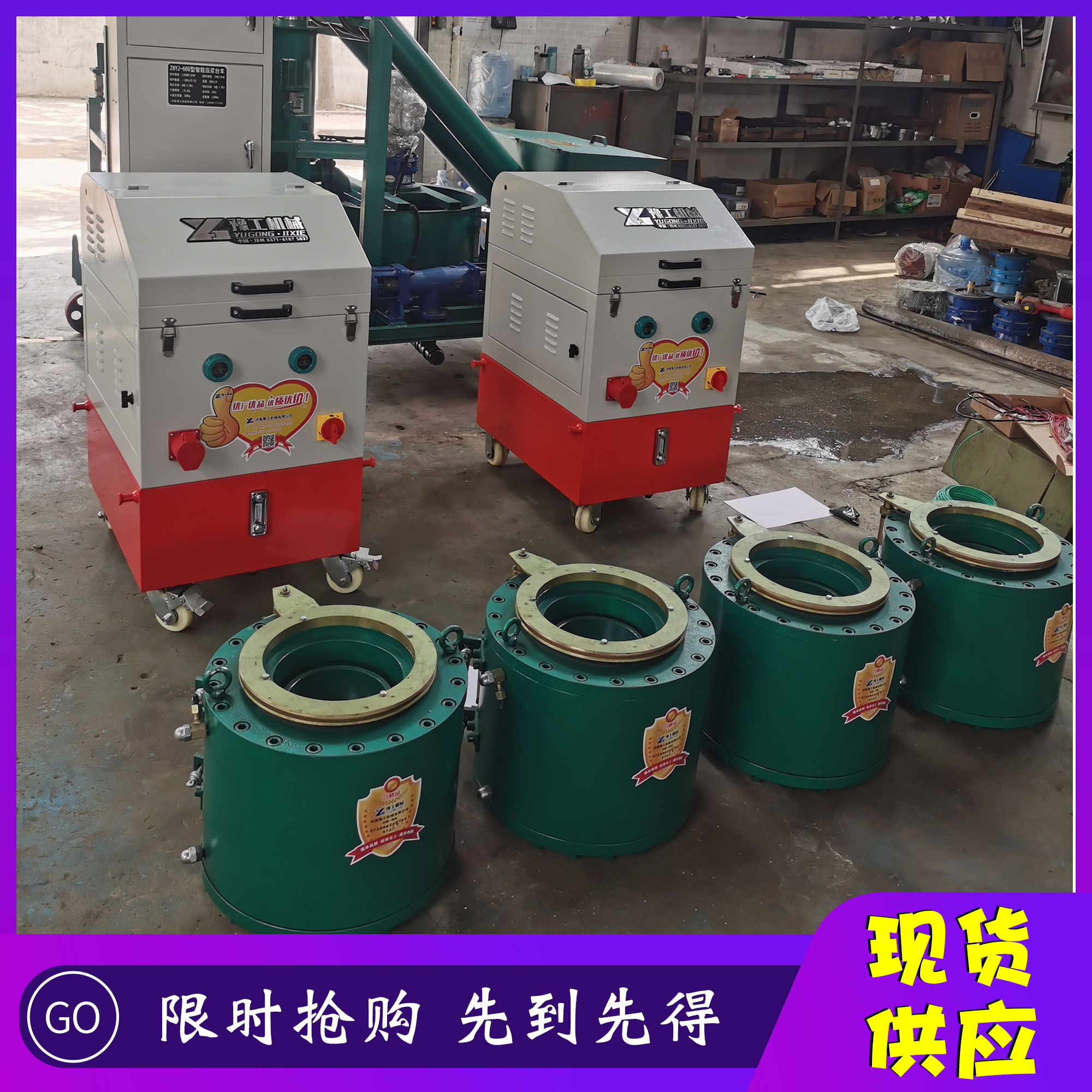

張拉千斤頂：工作范圍：27t-600t，張拉行程：200mm，行程偏差：±2mm

　　當前許多預應力橋梁運行一段時間后出現了下?lián)?、裂縫，甚至斷裂，危及結構安全，縮短了使用壽命。大量現役橋梁的調查和檢測結果表明，有效預應力的建立直接影響橋梁的安全性、可靠性和長期使用壽命。橋梁預應力施工是橋梁結構安全和耐久性的關鍵工序，是結構安全的生命線。
