產品別名 |
WZ280渦流制動器 |
面向地區 |

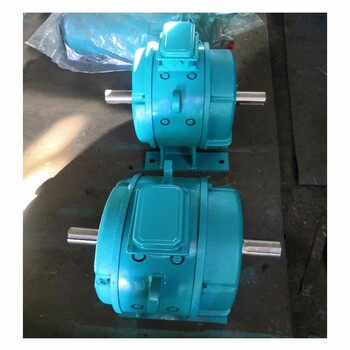

起重及冶金用WZ系列渦流制動器
產品概述：
用途：WZ系列渦流制動器由YZR冶金及起重用繞線轉子三相異步電動機拖動，電動機與渦流制動器機械性迭加，通過控制線路，提高起重機的調速特性，擴大調速范圍。起重機在任意負載情況下，通過調整渦流制動器勵磁電流，在電動機軸上 產生一個可調速的制動力矩，使起重機升降平穩、就位準確。如集裝箱起重機、冶金起重機、建筑起重機、船塢及拉拔工作臺等起吊設備，采用渦流制動器，可以改進它們的機械特性。
結構特點：
?。?）采用B3安裝形式，結構簡單堅固，使用維護方便；
（2）采用鋼質機座、端蓋；
?。?）外殼防護等級為IP23，接線盒位于機座頂部，防護等級IP44；
?。?）電樞（轉子）采用帶有散熱片的鋼質圓筒焊接在轉軸上；
?。?）冷卻方法為IC0141，風扇裝在端蓋內的軸上，冷卻空氣從軸伸端進入，從后端蓋通風孔流出；
?。?）機座號（中心高）能與標準的繞線轉子電動機匹配；
?。?）機座底腳設計有接地裝置，供安裝接地用。
?。?）需要制造雙軸伸或立式安裝（V1）時，請與本公司協商；
?。?）需要在特殊環境中使用，訂貨時須加說明。
技術參數：
工作制為S3，負載持續率為15%； 在海拔不超過1000m時能正常使用； 絕緣等級分為F級和H級兩種。F級適用于環境空氣溫度不超過40℃場所；H級適用于環境空氣溫度不超過60℃場所； 用于有腐蝕性氣體和濕熱帶氣候時須向本公司申明并具體協商； 電源為直流，采用100V電源時，繞組勵磁電壓為80V±15V，采用220V電源時，繞組勵磁電壓為160V±30V，勵磁電流不大于25A； 額定轉速100r/min時的額定制裁力矩規定從65N.m到2250N.m， 共9個機座號，12個規格； 機座號、制動力矩與繞線轉子電動機的匹配關系見下表。
