產品別名 |
金剛掌真空吊具 |
面向地區 |
全國 |
電壓 |
380v |
操作形式 |
遙控 |
結構形式 |
框架 |
影響真空吸盤選用的因素：
1、被移送物體的質量–決定吸盤的大小和數量；
2、被移送物體的形狀和表面狀態–選定吸盤的種類；
3、工作環境（溫度）–選擇吸盤的材質；
4、連接方式–吸盤、接頭、緩沖連接器；
5、被移送物體的高低；
6、緩沖距離。
●機械部分：

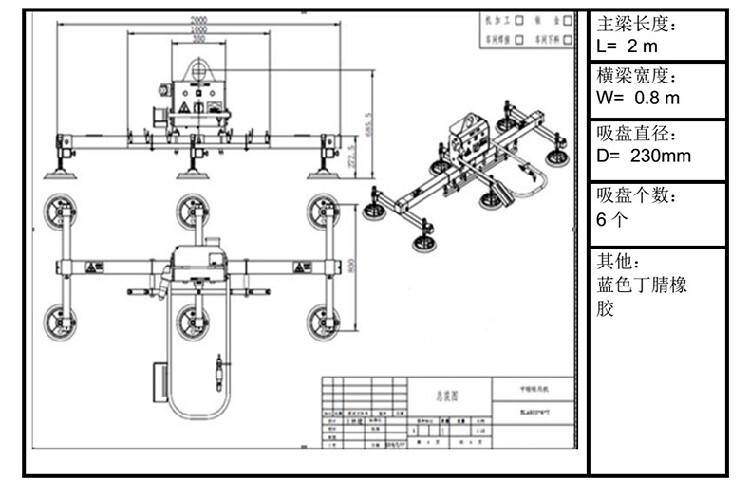

（1）吸吊機主梁設計為 2000mm（按照需方要求確定此長度）,其兩端用板材焊接封閉，同時作為真空蓄能器使用，焊后進行氣密性檢測，無泄漏。當設備突然斷電時依然能可靠吸附板材至少 20 分鐘，不會造成設備損壞等安全事故（歐洲 CE 標準為保持 10 分鐘）
（2）該設備有 3 根橫梁，每根長度 0.8m，各橫梁均對稱安裝有 2 個 Ф230mm 吸盤。各吸盤在橫梁上位置可調，各橫梁在主梁上位置也可調，便于吸附不同尺寸的板材。

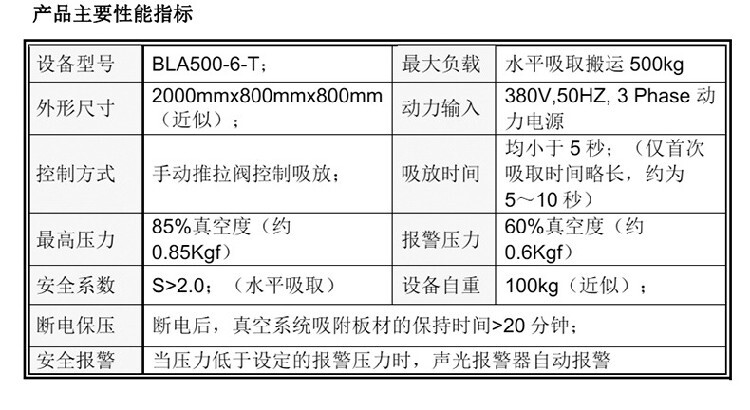

設計標準
本公司設備嚴格按照歐洲 CE 標準 EN13155:2003、美國 ASME（機械工程協會）B30-20-2006 標準及德國 UVV18 標準進行設計，主體設計指標以上標準。
（1）安全系數：主體大于 2.0，真空系統計算壓力值為 60%，實際 高壓力可達 85%真空度，預留了約 40%余量。
