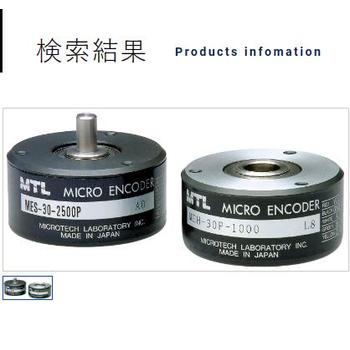

MTL編碼器MEH-30-9000PE鄭州市平山貿易銷售
MTL編碼器MEH-30-9000PE鄭州市平山貿易銷售
MTL編碼器MEH-30-9000PE鄭州市平山貿易銷售
制品仕様
　 矩形波
逓倍回路（×2?×4?×5?×8?

×10?×16?×20）

電源電圧
電圧/オープンコレクタ：DC5V-5％～12V+10％

オープンコレクタC4：DC24V±10％

ラインドライバ：DC5V±5％

電圧：DC5V-5V～12V+10％

オープンコレクタ：

DC5V-5V～24V+10％

ラインドライバ：DC5V±5％

消費電流
70mA以下（無負荷時）

100mA以下（無負荷時）

検出方式 インクリメンタル方式 インクリメンタル方式
出力




出力パルス數（標準）

〔パルス數/回転〕

40

50

60

100

200

250

300

360

400

450

500

512

600

720

800

900

1,000

1,024

1,200

1,500

1,800

2,000

2,048

2,500（※）

3,600（※）

4,500（※）

5,000（※）

6,000（※）

8,192（※）

9,000（※）

10,000（※）

10,800（※）

例

10,000×2 （20,000）

10,000×4 （40,000）

10,000×5 （50,000）

10,000×8 （80,000）

10,000×10（100,000）

10,000×16（160,000）

10,000×20（200,000）



出力相 A,B,Z相 A,B,Z相
出力形態 矩形波 矩形波　
出力容量
シンク電流：20mA
殘留電圧：0.5V以下（10mA時）

-



高応答周波數（応答パルス數） 100kHz
電圧出力?オープンコレクタ出力：100kHz

ラインドライバ出力：50kHz×（逓倍率）

出力位相差 A、B位相差90°±45° （T/4±T/8）
Z相T±T/2（出力波形図參照）
カタログ參照

波形立上り立下り時間 2μs以下（出力ケーブル1m以下） -
軸許容荷重
（ 電気的） ラジアル 19.6N（2kgf） 14.7N（1.5kgf） 14.7N（1.5kgf）
スラスト 9.8N（1kgf） 4.9N（0.5kgf） 4.9N（0.5kgf）
許容高回転數（機械的） 6,000r/min 6,000r/min
使用周囲溫度／ 濕度 -10°C～70°C
RH35％～90％　結露しないこと -10°C～70°C
RH35％～90％　結露しないこと
保存周囲溫度 －20°C～80°C －20°C～80°C
耐振動 耐久55Hz　復振幅1.5mm
X、Y、Z方向各2時間 耐久55Hz　復振幅1.5mm
X、Y、Z方向各2時間
耐沖撃
耐久500m/s2(約50G）

X、Y、Z方向各3回

耐久500m/s2(約50G）

X、Y、Z方向各3回

ケーブル
外形φ4.2（5芯）ビニール線

絶縁シールドケーブル（長さ1m）

外形φ4.2（5芯）ビニール線

絶縁シールドケーブル（長さ1m）

質量
140g

140g
