| ￥230000 | ≥ 2臺 |
產品別名 |
相貫線切割機,圓管相貫線切割機,管桁架施工,管桁架加工 |
面向地區 |
工作形式 |
切割 |
|
電流 |
交流 |
作用原理 |
逆變 |

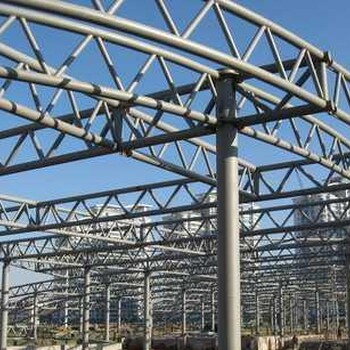

管桁架是指由桿件在端部相互連接而組成的格子式結構，管桁架即是指結構中的桿件均為圓管桿件。 桁架中的桿件大部分情況下只受軸線拉力或壓力，應力在截面上均勻分布，因而容易發揮材料的作用，這些特點使得桁架結構用料經濟，結構自重小。易于構成各種外形以適應不同的用途，譬如可以做成簡支桁架、拱、框架及塔架等，因而桁架結構在現今的許多大跨度的場館建筑，如會展中心、體育場館或其他一些大型公共建筑中得到了廣泛運用。管桁架施工圓管相貫線切割機

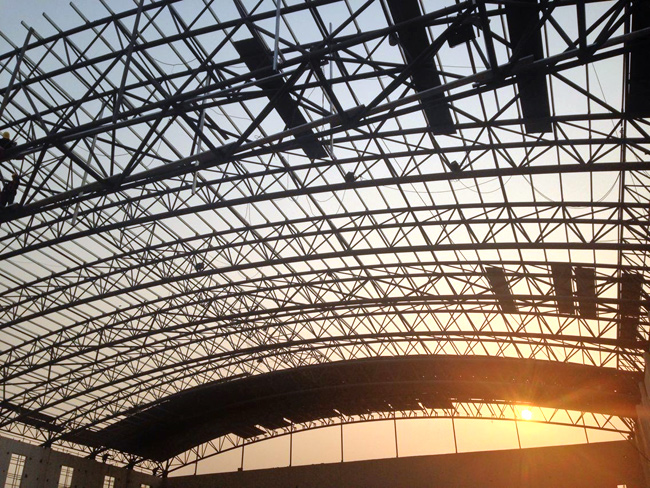

天津施工現場圖片
沈陽信本和科技有限公司，地處中國東北老工業基地，遼寧省省會沈陽市，我們產品線完整，技術，完善服務，以數控相貫線切割機和液壓沖剪技術為核心，同時整合國內外供應商資源，為客戶提供綜合性產品和服務解決方案。依托沈陽自貿區良好的金融、科技和物流服務體系，產品已覆蓋全國，并出口韓國、泰國、越南、俄羅斯等多個國家和地區。
我們的業務：
為工業企業客戶提供一系列生產設備，如：相貫線切割機、數控相貫線切割機，管道切割坡口機，槽鋼角鋼切斷機，沖孔機等，幫助客戶形成完善的生產基礎設施，并隨時為客戶提供持續的技術支持；
編號 | 項 目 | 參 數 |
1 | 切割管徑 | Φ=50～630mm |
2 | 切割方式 | 等離子 |
3 | 等離子切割管壁厚度 | 穿孔切割1～20mm 坡口切割5-14mm |
4 | 有效切割工件長度 | 12000mm |
5 | 要求工件橢圓度 | ≤1% |
6 | 切割速度 | 10～2000mm/min |
7 | 移動速度 | 10～6000 mm/min |
8 | 等離子坡口角度 | 等離子切割±45° |
9 | 機器軸數及運動范圍 | X軸：割炬沿管件軸向水平移動軸行程12000mm Y軸：管件旋轉軸360°自由回轉 Z軸：割炬上升下降軸行程400mm（不參加聯動） A軸：割炬沿管件徑向平面擺動軸±55° B軸：割炬沿管件軸向平面擺動軸±60° C軸：割炬前后移動軸行程400mm（不參加聯動） |
10 | 切割長度精度 | ±2mm |
11 | 切割精度執行標準 | 按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB |
12 | 卡盤性質 | 手動3爪聯動自定心 |
13 | 等離子電源 | LGK-200A |
14 | 托架數量 | 4組 |
15 | 待割管重量 | 3000Kg |
1、等離子大坡口角：縱橫向均為±45°；
2、切割速度自動無級調速，連續切割設定；
3、正交母管騎座式開孔切割，正交母管插入式開孔切割；
4、斜交母管管面開孔切割，斜交母管管面偏心開孔切割；
5、正交和斜交支管切割，正交和斜交偏心母管切割，正交和斜交偏心支管切割；
6、母管管面矩形切割，母管槽形中心、偏心切割；
7、園管焊接彎頭、“蝦米節”斜截面切割；
8、多支管相交母管管面開孔切割；多支管相交支管管端切割；
