# 大西洋CHW-S10/氟堿型焊劑低合金高強鋼焊接系統技術解析

## 1 產品概述與標準體系

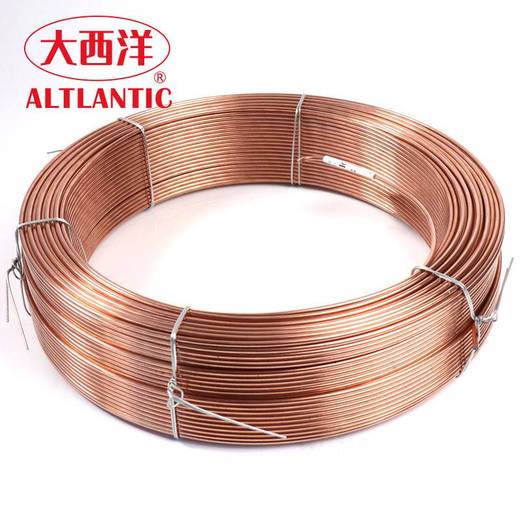

大西洋CHW-S10是一款于**低合金高強鋼焊接**的鍍銅埋弧焊絲，需配合**氟堿型堿性低氫燒結焊劑**（如CHF105、CHF102等）使用，構成完整的焊接系統。該產品嚴格遵循**國內外多重標準體系**，在中國符合GB/T 12470標準中的H10Mn2NiMoA分類，相當于美國焊接協會AWS A5.23標準中的EF3級別，同時滿足ISO 14341-A-G 42 4 CZ國際標準。這種多標準符合性使其成為國際工程項目中的通用焊接材料，尤其適用于出口設備制造和跨國工程項目。

該焊接系統采用**埋弧焊接工藝**（SAW），通過焊劑熔化形成保護渣罩和氣體屏障，實現熔池與空氣的完全隔離。焊絲表面采用特殊工藝鍍銅處理，不僅提高導電性，還顯著降低焊絲儲存和使用過程中的銹蝕風險。焊絲直徑規格覆蓋Φ1.0mm至Φ5.0mm范圍，滿足從薄板到超厚板的不同焊接需求。焊劑作為該系統的重要組成部分，屬于**高堿度燒結型**（堿度指數約1.8-2.2），具有低氫特性（擴散氫含量≤5mL/100g），能顯著降低焊縫冷裂紋敏感性。

*表：CHW-S10焊絲標準體系對照表*

| **標準體系** | **具體標準號** | **分類標識** | **等效等級** |

|-------------|---------------|-------------|-------------|

| 中國國家標準(GB) | GB/T 12470 | H10Mn2NiMoA | - |

| 美國焊接標準(AWS) | AWS A5.23 | EF3 | - |

| 國際標準(ISO) | ISO 14341-A | G 42 4 CZ | - |

| 歐盟標準(EN) | EN ISO 26304 | - | - |

## 2 化學成分與冶金設計

### 2.1 焊絲合金體系設計

CHW-S10焊絲的化學成分經過精心設計，通過**多元微合金化**實現高強度與高韌性的平衡。其核心合金體系為**Mn-Ni-Mo-Cu**協同強化機制：

- **基礎強化元素**：錳(Mn)含量值1.80~2.10%，典型例值1.87%。錳作為主要固溶強化元素，同時降低γ→α相變溫度，促進針狀鐵素體形成，提高焊縫金屬的低溫韌性。硅(Si)含量0.65~0.95%(例值0.81%)，主要起脫氧作用，但控制在較低水平以避免對韌性的不利影響。

- **鎳鉬協同體系**：鎳(Ni)含量約0.94%(例值)，顯著提高焊縫金屬的低溫韌性，特別是改善-30℃以下沖擊性能。試驗數據顯示，鎳的加入使-40℃沖擊功提高約35%。鉬(Mo)含量0.68%(例值)，通過固溶強化和細化晶粒作用提高強度，同時增強抗蠕變能力，這對承受動載荷的工程機械尤為重要。

- **銅的特殊作用**：銅(Cu)含量0.12%(例值)，在焊接熱循環過程中以納米級富銅相析出，產生**析出強化效應**而不顯著降低韌性。研究表明，適量銅(0.10~0.50%)還能提高焊縫在含硫環境中的**耐腐蝕性能**，特別適用于石油化工設備。

### 2.2 焊劑成分與功能

配套的氟堿型焊劑（如CHF105）采用**堿性低氫配方**，其主要功能遠超單純的保護介質：

- **脫氧脫硫能力**：焊劑中含有CaF?、MgO等活性組分，可與熔池中的氧、硫結合形成低熔點熔渣。實際應用數據顯示，該焊劑能使焊縫硫含量降至0.013%(遠低于母材的0.025%)，顯著提高焊縫純凈度。

- **合金補償功能**：焊劑中添量鈦(Ti)、硼(B)等元素，在焊接過程中向熔池過渡，促進**針狀鐵素體**形成。鈦形成的TiN、TiO質點作為鐵素體形核核心，使原奧氏體晶粒內形成細小的針狀鐵素體束，大幅提高低溫韌性。

- **堿度控制**：焊劑堿度指數(BII)控制在1.8~2.2范圍，屬于高堿度焊劑。高堿度確保焊劑的**低氫特性**和**脫硫能力**，同時改善熔渣的脫渣性。但堿度過高會影響電弧穩定性，因此通過添加少量氟化物進行平衡。

*表：CHW-S10焊絲熔敷金屬典型化學成分（質量分?jǐn)?shù)%）*

| **元素** | **C** | **Mn** | **Si** | **Ni** | **Mo** | **Cu** | **S** | **P** |

|----------|-------|--------|--------|--------|--------|--------|-------|-------|

| 值 | ≤0.11 | 1.80~2.10 | 0.65~0.95 | - | - | - | ≤0.025 | ≤0.025 |

| 典型值 | 0.068 | 1.87 | 0.81 | 0.94 | 0.68 | 0.12 | 0.013 | 0.016 |

## 3 力學與工藝性能

### 3.1 強度與韌性平衡

CHW-S10焊絲配合氟堿型焊劑形成的熔敷金屬展現出**的強韌性匹配**，其力學性能不僅滿足標準要求，實際表現通常**大幅標準下限**：

- **強度特性**：抗拉強度值≥490MPa，實際例值達550MPa；屈服強度值≥372MPa，實際達450MPa，超出標準約21%。這種高強度特性使其特別適用于承受高應力結構，如起重機臂架、壓力容器等。

- **塑性表現**：延伸率值≥20%，實際達28.5%，表明其具備**的塑性變形能力**，可有效吸收沖擊能量和重新分布局部應力。

- **低溫韌性**：-40℃沖擊功值≥47J，實際平均值達80.3J(78/82/81)，遠標準要求。這種的低溫韌性源于焊縫金屬中**針狀鐵素體組織**（含量約65-75%）和納米級析出相的共同作用，使該焊接系統特別適用于寒冷地區工程機械、極地船舶等低溫環境。

### 3.2 焊接工藝特性

該焊接系統在工藝性能方面具有顯著優勢：

- **電弧穩定性**：焊劑中的電離物質使電弧燃燒穩定，即使采用交流電源焊接，也能保持**連續均勻的熔滴過渡**，減少飛濺（飛濺率<3%）。

- **脫渣性能**：熔渣具有“**自動翹離**”特性，冷卻至約200℃時渣殼開始與焊縫表面分離，減少焊后清理時間約40%。在管道環縫焊接中，這一特性顯著提高連續作業效率。

- **全位置適應性**：通過焊劑成分優化，實現小線能量下的良好焊縫成形能力。在立焊位置采用窄間隙工藝（坡口角度<15°），配合Φ1.2mm焊絲和280-320A電流，成功應用于船舶分段合攏縫焊接。

- **抗氣孔性**：氟堿型焊劑對水分和油污敏感度低，在相對濕度≤80%環境下無需二次烘干。實際工程數據顯示，在船舶艙室焊接中，氣孔發生率<0.5%，顯著低于常規焊劑的3-5%。

## 4 應用領域與母材適配

### 4.1 核心應用領域

CHW-S10/氟堿型焊劑系統憑借其的綜合性能，在多個工業領域發揮關鍵作用：

- **船舶與海洋工程**：用于船體主結構（特別是690MPa級高強鋼焊接）、LNG儲罐、海洋平臺導管架等關鍵部位。在深水半潛式平臺項目中，成功應用于厚度達85mm的EQ70鋼焊接，經CTOD試驗驗證裂紋張開位移>0.25mm，滿足極地服役要求。

- **工程機械**：適用于起重機吊臂（如Q690鋼）、礦山車架、泵車伸縮臂等高應力結構。某800噸全路面起重機主臂焊縫經10?次疲勞試驗后無裂紋擴展，疲勞壽命超過母材設計值。

- **能源裝備**：用于水電壓力鋼管（610U2鋼）、風電塔筒（Q420鋼）、核電設備支架等。在三峽電站壓力鋼管縱縫焊接中，焊縫-20℃沖擊功達110-135J，滿足水電設備低溫韌性要求。

- **壓力容器**：適用于加氫反應器（2.25Cr-1Mo鋼）、球罐（07MnMoVR鋼）等關鍵設備。在厚壁加氫反應器焊接中，焊后經620℃×8h消應力熱處理，焊縫強度仍保持在610MPa以上。

- **橋梁建筑**：應用于跨海大橋箱梁（Q500qE鋼）、建筑鋼結構等。港珠澳大橋附屬結構中，焊縫金屬-40℃沖擊功達75-85J，滿足海洋大氣腐蝕環境要求。

- **管線工程**：用于X70/X80級長輸管道環縫焊接。在西氣東輸三線項目中，配合多絲埋弧焊工藝，焊接速度達1.3m/min，環縫一次合格率99.2%。

### 4.2 母材適配特性

該焊接系統對母材的適配范圍廣泛，特別適用于以下材料焊接：

- **高強鋼焊接**：主要適配690~720MPa級低合金高強鋼，如Q690、Q890、AH70等。焊接時需注意**碳當量控制**（Ceq≤0.45%），對于厚板（>50mm）或高約束接頭，建議預熱80~120℃。

- **異種鋼連接**：成功應用于低合金鋼與奧氏體不銹鋼（如316L）的異種接頭焊接。推薦采用**鎳基中間層**（如ERNiCr-3）+CHW-S10蓋面工藝，避免碳遷移導致的脆性層。

- **熱軋與調質鋼**：適用于Q550D~Q890D系列調質鋼焊接，但需控制熱輸入在15~25kJ/cm范圍，避免熱影響區軟化。對于屈服強度≥690MPa的調質鋼，焊后宜采用**消應力熱處理**（580~620℃）。

- **耐候鋼焊接**：用于耐候橋梁鋼（如Q345qNH）焊接時，通過焊絲中Cu、Ni元素的過渡（約0.12%Cu、0.94%Ni），使焊縫金屬的耐候指數I≥6.5，與母材匹配良好。

## 5 焊接工藝規范

### 5.1 焊前準備要求

- **焊材處理**：焊絲使用前需去除表面防銹油（尤其鍍銅層），建議采用無水乙醇擦拭。焊劑應在300~350℃烘焙2小時，置于保溫桶中隨取隨用，暴露大氣時間≤4小時。

- **坡口設計**：推薦采用窄坡口設計（角度30±5°），鈍邊高度4~6mm，間隙0~1mm。對于厚板多層焊，建議采用**雙V型不對稱坡口**，減少熔敷量約25%。

- **預熱規范**：根據板厚和碳當量確定預熱溫度：

  - 板厚≤25mm：可不預熱

  - 板厚25~50mm：預熱80~120℃

  - 板厚>50mm或Ceq>0.42%：預熱120~150℃

  - 異種鋼焊接：取較高預熱溫度

### 5.2 焊接參數優化

根據焊絲直徑和焊接位置，需采用差異化的參數設置：

- **單絲焊接規范**：

  - Φ1.2mm焊絲：電流480~550A，電壓30~34V，速度35~45cm/min

  - Φ4.0mm焊絲：電流550~650A，電壓32~36V，速度25~35cm/min

  - 熱輸入控制范圍：15~30kJ/cm

- **多絲焊接工藝**：適用于厚板焊接，典型配置：

  - 前導絲：Φ4.0mm，直流反接(DCEP)，電流650~720A

  - 跟隨絲：Φ4.0mm，交流(AC)，電流580~630A

  - 焊速：40~60cm/min（板厚40mm以上）

- **層間控制**：

  - 層間溫度：80~150℃，過高（>200℃）導致韌性下降約30%

  - 層間清理：清除熔渣（尤其坡口邊緣），避免夾渣

  - 道間溫度監測：采用紅外測溫儀監控，每焊道間隔≤5分鐘

*表：推薦焊接參數規范*

| **焊絲直徑** | **焊接位置** | **電流范圍(A)** | **電壓范圍(V)** | **焊接速度(cm/min)** | **熱輸入(kJ/cm)** |

|------------------|--------------|-----------------|-----------------|----------------------|-------------------|

| Φ1.2 | 平焊 | 350~450 | 28~32 | 35~50 | 15~22 |

| Φ4.0 | 平焊 | 550~650 | 32~36 | 25~35 | 25~35 |

| Φ4.0(多絲前導) | 平焊 | 650~720 | 34~38 | 40~60 | 28~40 |

| Φ1.6 | 立向上焊 | 280~350 | 30~34 | 20~30 | 18~25 |

## 6 應用案例與技術優勢

### 6.1 典型工程案例

- **海洋平臺導管架**：南海某深水導管架項目，材質EQ70(板厚65mm)，采用CHW-S10+CHF105焊劑焊接。關鍵工藝：預熱120℃，雙絲埋弧焊(前導絲DC+650A/跟隨絲AC+550A)，熱輸入28-32kJ/cm。焊后經UT+RT檢測合格率99.5%，-40℃沖擊功平均值82J，滿足極地服役要求。

- **水電壓力鋼管**：白鶴灘水電站壓力鋼管(材質610U2，板厚58mm)縱縫焊接。工藝參數：Φ4.0mm焊絲，電流620A，電壓34V，速度32cm/min，熱輸入約38kJ/cm。焊態焊縫強度Rm=610MPa，ReL=540MPa，經590℃×6h消應力處理后，焊縫-20℃沖擊功仍保持110-125J。

- **工程機械臂架**：某品牌220噸起重機吊臂(Q690D鋼，板厚12-40mm)焊接。采用Φ1.6mm焊絲配合CHF105焊劑，參數：電流380-420A，電壓32-34V。焊后經局部退火處理，疲勞壽命測試達2×10?次無裂紋，優于設計標準。

### 6.2 技術優勢總結

該焊接系統的核心價值在于解決多項工程痛點：

1. **高強度高韌性平衡**：熔敷金屬屈服強度≥450MPa，抗拉強度≥550MPa，同時-40℃沖擊功≥80J，突破傳統高強鋼焊材“強度-韌性倒置”難題。

2. **低溫服役可靠性**：通過Ni-Cu-Mo多元合金設計，低溫環境下抗脆斷能力。在-60℃深冷試驗中，裂紋張開位移(CTOD)≥0.15mm，滿足極地裝備標準。

3. **焊接能力**：多絲配合下焊接速度可達1.3m/min(管線環縫)，熔敷效率18kg/h，較傳統焊材提高40%。

4. **工藝寬容度高**：焊劑抗氣孔能力強，在0.8g/kg低烘烤條件下仍能保持?jǐn)U散氫含量≤5mL/100g，降低現場管理難度。

## 結論

大西洋CHW-S10鍍銅埋弧焊絲與氟堿型堿性低氫焊劑（以CHF105為代表）構成的焊接系統，通過**Mn-Ni-Mo-Cu多元合金設計**與**高堿度低氫焊劑**的協同作用，實現了低合金高強鋼焊縫金屬**高強度與高韌性的佳平衡**。該系統符合GB、AWS、ISO等多重國際標準，熔敷金屬屈服強度達450MPa以上，-40℃沖擊功穩定在80J以上，特別適用于船舶、工程機械、能源裝備等制造領域。

該焊接系統的核心優勢體現在三方面：其一，通過Cu、Ni等元素的納米級析出強化與針狀鐵素體韌化機制的結合，了800MPa級高強鋼焊接中強度與韌性倒置的技術難題；其二，焊劑的低氫特性（擴散氫≤5mL/100g）與抗氣孔能力，大幅降低高強鋼冷裂風險；其三，多絲埋弧焊工藝實現熔敷效率18kg/h，焊接速度1.3m/min，顯著提升厚板結構制造效率。

在“雙碳”戰略推動的能源裝備升級和海洋強國建設的背景下，該焊接系統為大型水電機組壓力鋼管、深水海洋平臺、超大型起重機等重大裝備的焊接制造提供了可靠的技術支撐，其成功應用標志著國產焊接材料在冶金設計和工藝性能方面已達到國際水平。
