為了減少收縮變形，提高剛度，可在石蠟中加入5%左右的硬脂酸。制造方便，脫模容易，石蠟可反復(fù)利用。但精度不高。另一種用法:濕法卷管時，可將鋼管浸到70～80℃熔化的石蠟中，提起來冷卻后再浸，反復(fù)進行，直到所需厚度時，表面稍加修整，即可包覆玻璃鋼，為防止石蠟開裂，可在蠟中加入少量黃油。也可在蠟的外面包覆一層薄的玻璃紙，以此作為模芯，玻璃鋼固化后，加熱鋼管石蠟熔化即可脫模。

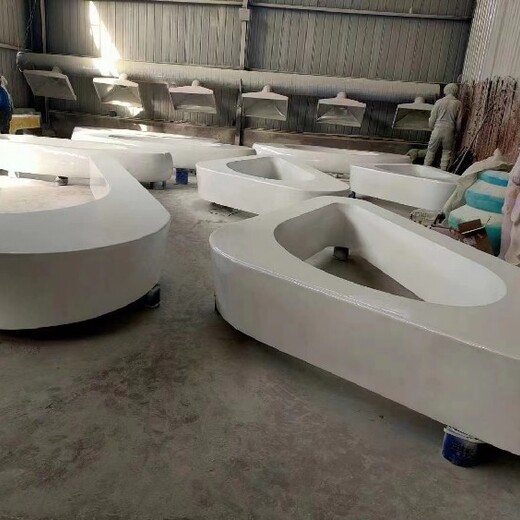

混凝土模多用于線型規(guī)則和重復(fù)使用次數(shù)少的產(chǎn)品，如螺旋形、波形、圓形、拱形或立體槽狀產(chǎn)品。成本低，剛性好，可用磚頭砌成基礎(chǔ)，再覆以水泥砂漿，進行打磨、上膩子，再經(jīng)過打磨、拋光、噴漆等措施。這種水泥?？芍苯佑糜谏a(chǎn)玻璃鋼制品，也可用于翻制玻璃鋼模具的母模。水泥模干燥慢，即使在正常條件下，也要一周以上才能進行涂漆等表面施工。

是優(yōu)良的絕緣材料，用來制造絕緣體。高頻下仍能保護良好介電性。微波透過性良好，已廣泛用于雷達(dá)天線罩。FRP熱導(dǎo)率低，室溫下為1.25~1.67kJ/（m·h·K），只有金屬的1/100~1/1000，是優(yōu)良的絕熱材料。在瞬時溫情況下，是理想的熱防護和耐燒蝕材料，能保護宇宙在2000℃以上承受高速氣流的沖刷。

可設(shè)計性好

①可以根據(jù)需要，靈活地設(shè)計出各種結(jié)構(gòu)產(chǎn)品，來滿足使用要求，可以使產(chǎn)品有很好的整體性。

②可以充分選擇材料來滿足產(chǎn)品的性能，如：可以設(shè)計出耐腐的，耐瞬時高溫的、產(chǎn)品某方向上有特別高強度的、介電性好的，等等。

工藝性優(yōu)良

①可以根據(jù)產(chǎn)品的形狀、技術(shù)要求、用途及數(shù)量來靈活地選擇成型工藝。

②工藝簡單，可以一次成型，經(jīng)濟效果，尤其對形狀復(fù)雜、不易成型的數(shù)量少的產(chǎn)品，更它的工藝性。

世界上使用多的成型方法有以下四種。①手糊法：主要使用國家有挪威、日本、英國、丹麥等。

②噴射法：主要使用國家有瑞典、美國、挪威等。

③模壓法：主要使用國家有德國等。

④RTM法（樹脂傳遞模塑）：主要使用國家有歐美各國、日本。

還有：纖維纏繞成型法 拉擠成型法 和 熱壓灌成型法 等等
