空氣分離器利用了多種物理原理的綜合作用。其活動部分由一系列同心金屬網面(1)組成。這些元件產生所需的旋轉運動，以促進微氣泡的釋放及其附著于這些表面。氣泡相互融合，體積逐漸增大，直到靜水壓力足以克服與結構的粘附力。它們通過浮子操作的自動排氣閥(2)上升至單元頂部并排出。該裝置設計得非常巧妙，流體流動的方向?qū)Υ藳]有影響。

空白面板
由標準或防水石膏板組成的被動面板，不包含液壓回路，并且可選配聚苯乙烯或巖棉（防火反應等級：A1）絕緣材料。防水面板僅提供聚苯乙烯絕緣。用于填充未被輻射面板覆蓋的區域以及安裝分配器的區域。

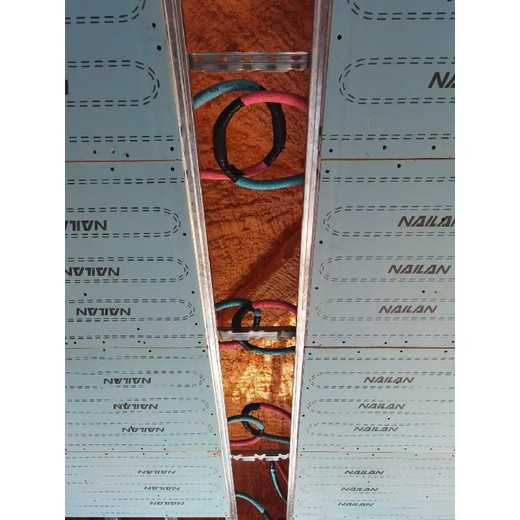

輻射板由超白石膏板組成，能夠吸收室內污染物。該面板包括4個液壓回路，由直徑6毫米的管道組成，配有快速接頭和符合DIN 4726標準的氧氣阻隔層。管道通過鋁制金屬擴散器固定在面板上。提供聚苯乙烯和巖棉（防火反應等級：A1）的絕熱材料。

輻射板管子緊貼保溫層，僅經過單層石膏板即可將負荷單向輻射到房間內，吊頂蓄能小（蓄能層厚度10mm左右），輻射表面溫度變化快，不易結露。
毛細管網管子兩側都有石膏板，甚至還有吊頂空氣層，小部分負荷輻射到吊頂內，大部分負荷輻射到房間內，造成雙向輻射，吊頂蓄能量大（蓄能層厚度32mm左右），輻射表面溫度變化慢，極易結露。

這是一種隱形空氣調節系統，一般安裝在墻體或天花板內，通過把圍護結構的一個或多個表面控制在一定溫度，形成冷熱輻射面，依靠輻射面與人體、 家具及其余圍護結構表面的輻射熱交換進行供暖制冷。


預絕緣管道 ? 20 毫米
根據 DIN 4726 EN 12319-2 標準，帶有氧氣阻隔層的 PB 管道，直徑 20 毫米，管道絕緣材料為發泡聚乙烯，厚度為 6 毫米。防火反應類別：BL-s2, d0。它用于連接分配器與 b!klimax 集流管。
