金華市透水路面鋪裝金東區(qū)多孔輕質(zhì)的新型環(huán)保地面鋪裝材料彩色強化劑批發(fā)

彩色透水混凝土稱排水混凝土和生態(tài)透水混凝土，透水地坪，是由小石子、42.5水泥、摻和透水外加劑、水、彩色強化劑以及穩(wěn)定劑等經(jīng)一定比例調(diào)配拌制而成的一種多孔輕質(zhì)的新型環(huán)保地面鋪裝材料。透水混凝土是用粗骨料表面包裹著一層薄漿料相互粘結(jié)成蜂窩狀，能讓雨水流入地下，有效補充地下水；并能有效的消除地面上的油類化合物等對環(huán)境污染的危害；且色彩繽紛，景觀融合，使城市環(huán)境建設更加和諧是保護自然、維護生態(tài)平衡、能緩解城市熱島效應的優(yōu)良的透水地坪材料。在城市雨水管理與水污染防治等工作上，具有極其深遠的意義，有利于人類生存環(huán)境的良性發(fā)展。

3特點

編輯

1.高透水性：透水混凝土擁有15%-25%的孔隙，能夠使透水速度達到31-52升/米/小時，遠遠有效的降雨在的排水配置下的排出速度。

2.高承載力：經(jīng)國家檢測機關鑒定，透水混凝土的承載力完夠達到C20-C25混凝土的承載標準，一般透水磚的承載力

良好的裝飾效果：透水混凝土擁有色彩優(yōu)化配比方案，能夠配合設計師特創(chuàng)意，實現(xiàn)不同環(huán)境和個性所要求的裝飾風格。這是一般透水磚很難實現(xiàn)的。

易維護性：人們所擔心的孔隙堵塞問題是沒有必要的，特有的透水性鋪裝系統(tǒng)使其只需通過高壓水洗的方式就可以輕而易舉的解決。

抗凍融性：透水混凝土比一般混凝土路面擁有更強的抗凍融能力，不會受凍融影響面斷裂因為它的結(jié)構(gòu)本身有較大的孔隙。

耐用性：透水混凝土的耐用耐磨性能優(yōu)于瀝清，接近于普通的地坪，避免了一般透水磚存在的使用年限短，不經(jīng)濟等缺點。

高散熱性：材料的密度本身較低（15-25%的空隙）降低了熱儲存的能力，特的孔隙結(jié)構(gòu)使得較低的地下溫度傳入地面從而降低整個鋪裝地面的溫度，這些特點使透水混凝土在吸熱和儲熱功能方面接近于自然植被所覆的地面。

4施工技術

編輯

1、施工前的準備：施工前應作好組織、物質(zhì)、技術等三大準備。

1）組織準備：建立健全的施工項目組織機構(gòu)的人員設置，以能實現(xiàn)施工項目所要求的工作任務為原則，人員配置要從嚴控制，力求一專多用，一人多職。

2）物質(zhì)準備：透水混凝土施混凝土的攪拌是采用小型臥式攪拌機。攪拌機佳的設置方案是施工現(xiàn)場的中段，因透水混凝土是屬干料性質(zhì)的混凝土，其初凝快，為運輸時間應盡量短。為防止混凝土粘污施工場地，攪拌機下部的一定范圍需用防護板設防措施。

3）施工機械、推車、瓦工工具等的工具、立模用的木料或型鋼等配備；水、電設施到位，生活用水、電以及施工用水、電。施工用電：三相電，施工用水：普通自來水連接到攪拌設備旁。

4）施工前的技術準備：了解和分析工程項目特點、進度要求，了解施工的客觀條件，根據(jù)設計要求，熟悉設計圖紙，合理布置施工力量，制定出施工方案，為工程順利完成作好技術上的準備工作。

5）配合做基礎方的土建隊，在做地面基層的同時進行透水管道的鋪設，透水管道除按圖子要求鋪設外，與原道路排水系統(tǒng)相連接，成為道路排水系統(tǒng)的一部分。

工實質(zhì)上相似于水泥混凝土施工，其原料中僅少了砂子，而一定粒度的高料碎石替代了骨料，在施工中具有一定量的材料（膠結(jié)料、高料）。

物質(zhì)準備應是現(xiàn)場的準備，如人員的住宿、所需的水、電供應、工程材料堆放工棚（膠結(jié)料須要有防水措施的工棚）搭建；攪拌機械的設置場地等等一系列的準備工作。

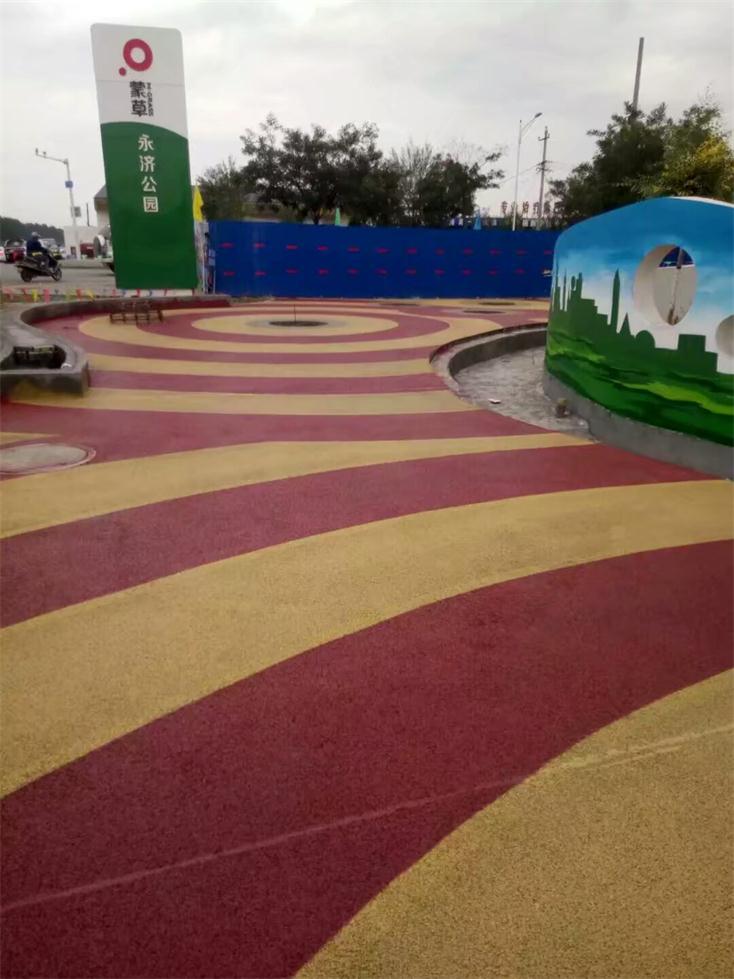

彩色透水混凝土圖冊(3)攪拌機械的設置場地，透水

2、施工：在準備工作充分的基礎上，人員設備方可進場施工。

1）立模：

施工人員在須按設計要求進行分隔立模及區(qū)域立模工作，立模中須注意高度、垂直度、泛水坡度等的問題。

2）攪拌：

攪拌器：根據(jù)工程量的大小，配置不同容量的機械攪拌器，機械攪拌器的一定范圍內(nèi)的地面處，應設置防止水和物料散落的接料設備（如方型板式斗類），保護施工環(huán)境的衛(wèi)生，減少施工后的清理工作。

透水混凝土不能采用人工攪拌，采用普通混凝土攪拌機械進行攪拌，攪拌時按物料的規(guī)定比例及投料順序?qū)⑽锪贤度霐嚢铏C，先將膠結(jié)料和碎石攪拌約30秒后，使其初步混合，再將規(guī)定量的水分2-3次加入繼續(xù)進行攪拌約1.5-2分鐘。視攪拌均勻程度，可適當延長機械攪拌的時間，但不宜過長時間的攪拌。

注意事項：

（1）施工現(xiàn)場須專人負責物料的配比。

（2）嚴格控制水灰比，即控制水的加入量，水在攪拌中分2-3次加入，不允許一次性加入。

（3）為使物料攪拌均勻，適當延長機械攪拌時間，但不宜過長。

3）運輸

透水混凝土屬干性混凝土料，其初凝快，一般根據(jù)氣候條件控制混合物的運輸時間，運輸一般控制在10分鐘以內(nèi)，運輸過程中不要停留，手推車平穩(wěn)。

4）攤鋪、澆筑成型：

透水混凝土屬干性混凝土料，其初凝快，攤鋪及時。對于人行道面，大面積施工采用分塊隔倉方式進行攤鋪物料，其松鋪系數(shù)為1.1。將混合物均勻攤鋪在工作面上，用括尺找準平整度和控制一定的泛水度，然而平板振動器（厚度厚的用平板振動器）或人工搗實。搗實不宜采用高頻振動器，后用抹合拍平。抹合不能有明水。

注意事項：

（1）松鋪系數(shù)即為物料攤鋪高度實際高度的比，按透水混凝土的干濕度，一般采用1.1-1.15之間。

（2）平板振動器振動時間不能過長，防止過于密實，可出現(xiàn)離析現(xiàn)象。

（3）攤鋪時盡量快和正確。

（4）因透水混凝土其孔隙率大，水份散失快，當天氣溫35℃時，施工時間應宜避開中午，適合在早晚進行施工。

4）養(yǎng)護：

透水混凝土與水泥混凝土屬性類似，因此鋪攤結(jié)束后，經(jīng)檢驗標高、平整度均達到要求后。當氣溫較高時，為減少水分的蒸發(fā)，宜立即覆蓋塑料薄膜，以保持水分。也可采用灑水養(yǎng)護，所有養(yǎng)護期不得少于7d，使其在養(yǎng)護期內(nèi)強度遂漸地提高。

灑水養(yǎng)護，透水混凝土在澆注后1天開始灑水養(yǎng)護，高溫時在8小時后開始養(yǎng)護，但淋水時不宜用壓力水直接沖淋混凝土表面，應直接從上往下淋水。透水混凝土濕養(yǎng)時間不少于7天。養(yǎng)護時間應根據(jù)施工溫度而定，一般養(yǎng)護為14—21天，高溫時不少于14天，低溫時不少于21天，5℃以下施工，養(yǎng)護不少于28天。

4、涂覆透明封閉劑：

待表面混凝土成型干燥后在3天左右，涂刷透明封閉劑，增強耐久性和美觀性，防止時間過會使透水混凝土孔隙受污而堵塞孔隙。
