一、功能簡述

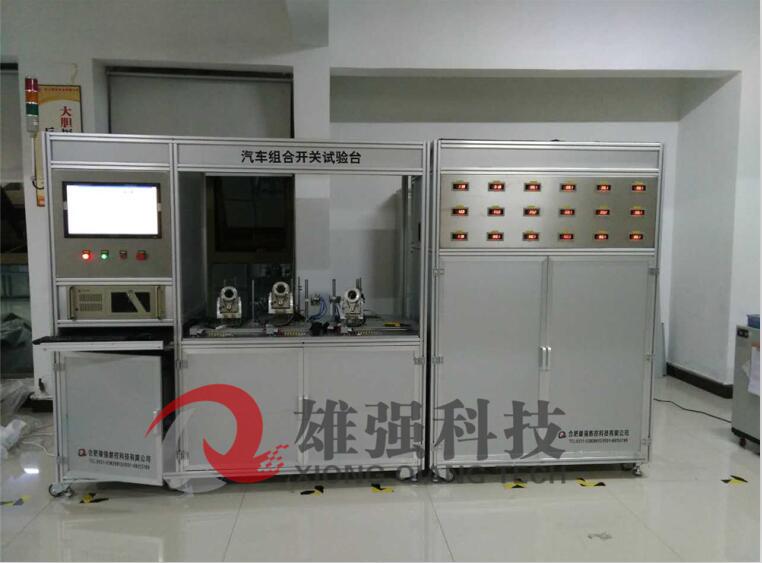

本試驗臺主要用于汽車接插件性能（解鎖力與插拔力）、耐久試驗。 試驗臺分三個工位試驗，三個工位相互立互不干擾。由計算機全程控制，自動采集測試參數、試驗動作步驟及參數可以依據不同需要任意編輯。

臺架整體采用鋁合金型材支架，充分考慮試驗的防銹需求。

5、 操作力試驗臺技術指標

1） 直線動作參數

◇　直線行程：0～200mm可調，精度：±0.1

◇　直線速度：1～100mm/S

2）  電性能技術指標

◇　插拔力測量范圍2：0～200Ｎ，精度：±0.1%FS，顯示分辨率：0.01 N；

◇　解鎖力測量范圍3：0～200Ｎ，精度：±0.1%FS，顯示分辨率：0.01 N；

◇  電壓降測試范圍：0 mV~1000mV, 精度：±3mV，顯示分辨率：0. 1mV；

◇  電  源：220V    50Hz

制系統為WINDOWS操作平臺，操作方便，可設定各種試驗參數，保存試驗數據。

參數編輯模塊：

可編輯前后移動位移、力、直線運動的動作行程等參數，組合出不同的試驗動作，適合各種接插件檢測；可完成接插件、插拔力、解鎖力及耐久試驗檢測。

型號擴展模塊：

根據需要可添加接插件及其它開關等的產品型號，根據不同型號編輯相關的測量參數。

3）動作控制模塊

動作模塊可分為手動模式和自動模式。手動模式為自動模式基礎環節。通過手動模式，可以調整好驅動機構與樣件同心，回原點等功能。

4）系統功能模塊：

分為系統管理模塊、打印模塊、可設定試驗報表格式、設定產品失效標準、失效次數、統計打印數據等功能。

5）報告輸出模塊：

試驗完成后，可輸出相應的力－行程曲線、位移－通斷曲線圖。曲線圖具有鼠標讀數功能，方便對試驗的參數曲線進行分析和處理。

輸出曲線功能包括力－行程曲線、角度－通斷曲線。

輸出報告可以顯示某一個曲線的報告，也可以同時顯示相對應曲線疊加編輯功能，可以根據用戶實際情況自由編輯疊加（參考下圖所示）。

曲線具有曲線上鼠標點選遍歷，鼠標可在整個曲線游走，可點選需要的點，顯示相應的坐標值——即可以得到曲線上每個點的相應坐標值。
