冷阱溫度-80℃擱板控溫硅油加熱真空泵標配一臺國產真空泵
原位真空凍干機的真空冷凍干燥流程：預凍→升華干燥→解析干燥（全程原位進行）
硅油加熱隔板通過準確控溫調節物料溫度，冷阱捕集升華的水分，真空系統維持低氣壓環境，三者協同實現“水從固態直接升華為氣態并移除"。
階段1：原位預凍
將物料中的自由水凍結成冰，需確保物料全部凍結（無液態水）。
啟動預凍程序：通過PLC控制系統指令硅油加熱隔板降溫（利用制冷系統將硅油溫度降至預凍目標值），隔板通過熱傳導將低溫傳遞給物料，使物料溫度逐步降至設定預凍溫度。
恒溫保冷：達到預凍溫度后，保持2-4小時（根據物料厚度調整），確保物料內部全部凍結成均勻的冰晶（避免冰晶過大破壞物料結構，如生物制劑需“緩慢預凍"形成細小冰晶）。
階段2：升華干燥（主干燥）
冰晶直接升華為水蒸氣并移除
當物料全部凍結后，進入升華階段，此階段需平衡“真空度、冷阱溫度、隔板升溫速率"，避免冰晶融化（需控制隔板溫度始終低于物料低共晶點）。
抽真空：啟動真空泵，將方倉內真空度抽至10-50Pa（低氣壓環境降低水的升華溫度，使冰晶在低溫下直接升華）；同時冷阱保持低溫（-60℃/-80℃），作為“水蒸氣捕集器"。
硅油控溫升華：通過硅油加熱隔板緩慢升溫，向物料傳遞熱量（提供冰晶升華所需的潛熱），物料中的冰晶逐步升華為水蒸氣。
水分捕集與監控：升華產生的水蒸氣被冷阱吸附（凝結成霜），過程中通過觸摸屏實時監控真空度曲線、樣品溫度曲線、冷阱溫度曲線：若樣品溫度異常升高（超過低共晶點），需立即降低隔板升溫速率或暫停升溫，防止冰晶融化。
終點判斷：當樣品溫度升至與隔板溫度接近、真空度穩定在目標值且無明顯波動時，說明物料中80-90%的自由水已移除，升華干燥結束。
階段3：解析干燥（二次干燥）——去除物料中的結合水
升華干燥后，物料中仍殘留結合水（與物料分子緊密結合的水分），需通過解析干燥進一步去除，避免物料吸潮變質，延長保質期。
升溫與保壓：通過硅油加熱隔板將溫度升至解析階段目標值，保持真空度穩定。
結合水解析：較高的溫度使物料中的結合水脫離分子束縛，成為水蒸氣，繼續被冷阱捕集；此階段需持續2-6小時（根據物料殘留水分要求調整）。

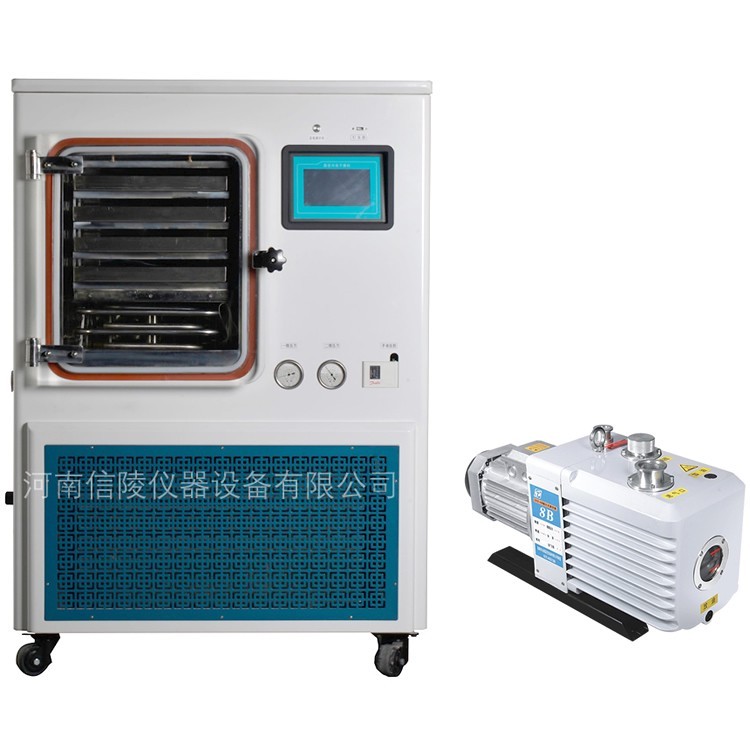

LGJ-100F硅油中試原位自動壓蓋真空凍干機（1m2）技術指標：
精華凍干粉從“無菌分裝（注入西林瓶）→原位凍干（同一腔體完成預凍-升華-解析）→密封壓蓋"全程在GMP無菌車間與密閉腔體中進行，無物料轉移過程，避免接觸空氣、操作人員或容器殘留雜質，微生物合格率＞99.99%。
具備工藝區段跳轉功能，可根據實際需求快速切換區段，提升工藝調整靈活性。
控制系統可保存上百組配方，可自由編程與存儲凍干工藝配方，每組含50個控溫區段，提高工藝優化效率。
冷阱制冷：冷凍機直接制冷
干燥面積：1.15m2，物料盤尺寸：480mm×600mm
物料盤數量：4塊，隔板尺寸：360mm×480mm
隔板溫度范圍：-50℃-+70℃（空載）
升/降溫速率：可控
隔板溫差：±1℃（平衡時），隔板間距：100mm
制冷系統：2臺法國原裝泰康全封閉壓縮機
冷阱溫度：≤-80℃（空載）
捕水能力：≥20Kg/24h
除霜方式：電加熱化霜
真空泵抽氣速率：15L/S，真空度：≤1Pa
可裝入的西林瓶數量：
? Φ12西林瓶（2ml）裝量：≥7050支
? Φ16西林瓶（5ml）裝量：≥4158支
? Φ22西林瓶（10ml）裝量：≥2160支
可裝樣品：11L(以厚度10mm計，增加厚度可增加裝入量)
隔板層數：4+1層，上一層是溫度補償層
箱門材質：亞克力，冷阱材質：304不銹鋼，板層面板材料：304不銹鋼
電壓：380V
功率：7.5KW
外形尺寸：1150×1580×1980mm
重量：1300kg

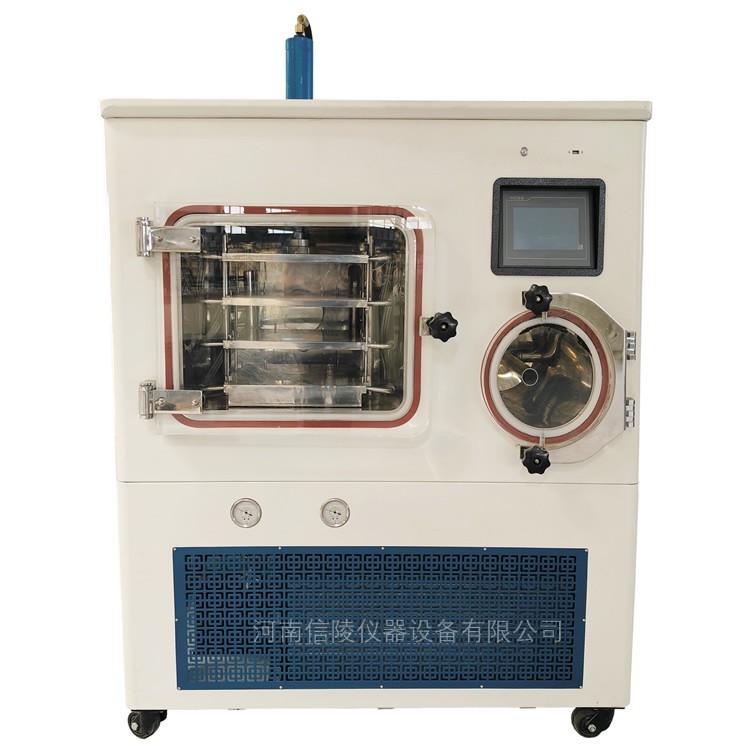

LGJ-20F硅油加熱中試壓蓋型原位真空凍干機（0.2m2）
解析干燥完成后，無需破真空，直接在方倉內的真空環境下啟動壓蓋機構，實現“干燥-密封"一體化，避免物料接觸空氣吸潮或污染。壓蓋機構的驅動系統（氣動/電動）帶動壓塞桿勻速下降，壓塞頭對準西林瓶上方的半塞硅膠塞，將硅膠塞全部壓入瓶口（或鋁塑蓋壓緊瓶口），實現密封。關閉真空泵，緩慢打開惰性氣體進氣閥，向方倉內充入惰性氣體，直至倉內壓力與大氣壓平衡（避免空氣直接進入，保護物料）。打開倉門，取出已壓蓋密封的西林瓶（此時物料呈疏松多孔狀，且全部密封，可直接包裝入庫）。
干燥面積：0.2m2
物料盤尺寸：265mm×395mm
物料盤數量：2塊
可裝樣品：2L
隔板層數：2+1層，上一層是溫度補償層
隔板尺寸：270mm×400mm
隔板溫度范圍：-50℃-+70℃（空載）
升/降溫速率：可控
隔板溫差：±1℃（平衡時）
隔板間距：100mm
制冷系統：2臺法國原裝泰康全封閉壓縮機
冷阱溫度：≤-80℃（空載）
捕水能力：6Kg/24h
除霜方式：電加熱化霜
真空泵抽氣速率：4L/S
真空度：≤1Pa
板層面板材料：304不銹鋼
功率：3.5KW
外形尺寸：800×800×1650mm
重量：320kg
啟動預凍程序：PLC控制系統指令硅油加熱隔板降溫（利用制冷系統將硅油溫度降至預凍目標值），隔板通過熱傳導使西林瓶內物料逐步降溫，直至物料全部凍結成固態（無液態水分，避免后續抽真空時沸騰飛濺）。
恒溫保冷：達到預凍溫度后，保持2-4小時（根據物料厚度調整，確保瓶內物料無“夾心"凍結，冰晶細小均勻，減少干燥后物料收縮開裂）。
