產品詳細介紹

?帶燈按鈕開關?是一種結合了手動控制與狀態指示功能的電氣元件，廣泛應用于工業控制及設備操作面板中。用戶可通過按壓按鈕接通或斷開電路，同時內置指示燈實時反饋設備運行狀態

工作原理與核心結構
?控制與指示協同?：帶燈按鈕內部包含機械開關觸點和指示燈電路，按下按鈕時觸點動作（常開閉合或常閉斷開），同時驅動燈珠發光以顯示電路通斷或設備運行狀態 。??
機械結構組成?：主要由按鈕帽、復位彈簧、橋式觸頭、外殼及指示燈部件構成，部分型號采用模塊式結構，支持燈珠更換。?
?電氣符號標識?：在電氣原理圖中，帶燈按鈕通常由按鈕符號（SB）與指示燈符號（HL）組合表示，如 SBHL，用于區分普通按鈕與帶信號反饋的按鈕

?操作方式分類?：
?復位式?：按下接通，松手自動彈回斷開，適用于點動控制。??
?自鎖式?：按下后鎖定在閉合位置，再次按下才復位，適用于持續供電場景。??

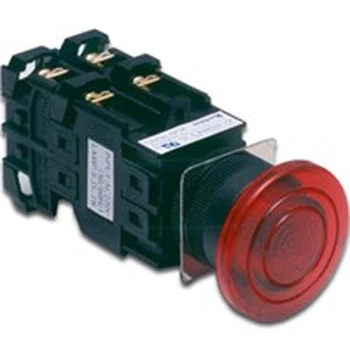

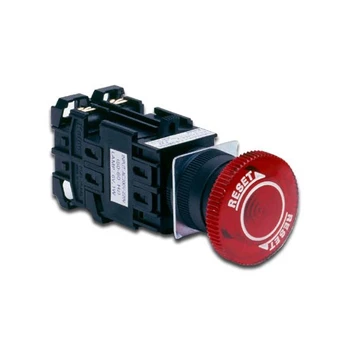

?急停式?：蘑菇頭設計，拍下切斷電路，旋轉釋放復位，用于緊急安全保護 。??

開關按鈕的分類：
按鈕根據材料來分有金屬頭按鈕和塑料頭按鈕兩種;
根據按壓后的狀態來分可分為復位按鈕和自鎖按鈕
有些按鈕帶有指示燈稱為帶燈按鈕。
按鈕通常的顏色有紅色、黃色、綠色、藍色、黑色、白色和灰色。

帶燈按鈕是一種集成了按鈕開關與指示燈功能的電氣元件，廣泛應用于工業控制、機械設備、自動化系統等領域。其核心功能是通過按鈕操作實現電路通斷，同時通過內置或外接的指示燈直觀顯示設備狀態（如運行、停止、故障等），提升操作安全性和系統可維護性。

選型時需關注以下參數：

?安裝尺寸?：常見為16mm、22mm，需匹配面板開孔尺寸。
?操作方式?：自復式適用于頻繁操作場景（如點動控制），自鎖式適用于需要保持狀態的場景（如電源開關）。
?額定電流?：根據負載功率選擇，2A以下適用于指示燈、傳感器等低功率設備。
?頭部保護等級?：IP65IK08可滿足大多數工業環境需求，更高防護等級（如IP67）適用于戶外或惡劣場景。
?開關組合?：1NC觸點可實現單按鈕雙功能控制，簡化面板設計。
