供應商	上海祝捷電氣科技有限公司店鋪
認證
報價	人民幣 1.00元每臺
品牌	祝捷電氣
型號	LW36-66-2500-31.5
產地	浙江
關鍵詞	66KVSF6斷路器,60KVSF6斷路器,LW36-66,LW36-72.5
所在地	上海松江區

產品詳細介紹

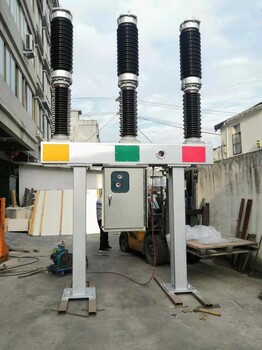

LW30-72.5/2500-31.5

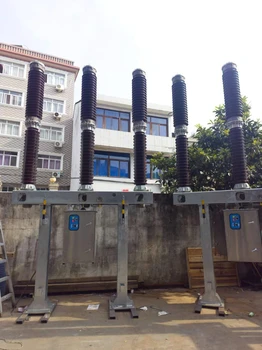

戶外60KV瓷柱六氟化硫斷路器LW36-60-66(72.5)祝捷戶外60KV瓷柱六氟化硫斷路器LW36-60-66(72.5)祝捷戶外60KV瓷柱六氟化硫斷路器LW36-60-66(72.5)祝捷戶外60KV瓷柱六氟化硫斷路器LW36-60-66(72.5)祝捷戶外60KV瓷柱六氟化硫斷路器LW36-60-66(72.5)祝捷戶外60KV瓷柱六氟化硫斷路器LW36-60-66(72.5)祝捷戶外60KV瓷柱六氟化硫斷路器LW36-60-66(72.5)祝捷戶外60KV瓷柱六氟化硫斷路器LW36-60-66(72.5)祝捷戶外60KV瓷柱六氟化硫斷路器LW36-60-66(72.5)祝捷

2.2 斷路器裝配調整后應達到的技術要求見表 2 77013.jpg@750w_750h_90Q

表 2 斷路器調整后應達到的技術要求

序號	項目	單位	技術要求		備注
1	動觸頭的行程	mm	150	+ 2 - 5	出廠前調整
2	觸頭的滑觸行程	mm	27±2		出廠前調整
3	三極分閘不同期	S	≤0.002		出廠前調整
4	三極合閘不同期	S	≤0.004		出廠前調整
5	每極主回路電阻值	μΩ	≤50		不包括接線端子板

3. 產品的結構及工作原理

3.1 總體結構及外形布置

斷路器三極總體布置外形見圖 2

斷路器三極組裝在一個框架上，每極一柱單斷口，配有 CT15 型彈簧機構。三極滅弧室的所有可動部件都機械地連接到彈簧操

作機構上。

分閘操作由分閘彈簧完成。合閘操作則由電動機通過棘輪連

桿儲能的合閘彈簧來完成。

斷路器由接線端子板（2-1），滅弧室（2-2），支柱瓷套（2-3，）

框架（2-4），控制箱（2-5），支架（2-6），電纜管（2-7）等組成。

電氣控制、保護、信號裝置和六氟化硫氣體壓力監視系統及彈簧機構均放置控制箱（2-5）內。滅弧室（2-2）與支柱瓷套（2-3）內腔相通，內部充有 20℃時 0.50MPa 額定壓力的六氟化硫氣體，并由氣體管路與控制箱內的氣體密度控制器（2-10）相連。當六氟化硫氣體壓力下降至 20℃時 0.45MPa 時發出報警信號應進行補氣；當六氟化硫氣體壓力下降到 20℃時 0.40MPa 時，斷路器分、
