供應商	上海聚肯電子科技有限公司店鋪
認證
報價	人民幣 220.00元
封裝外形	平板形
極數	二極
關鍵詞	南車可控硅，中車晶閘管
所在地	上海市奉賢區肖塘路255弄10號2層

產品詳細介紹

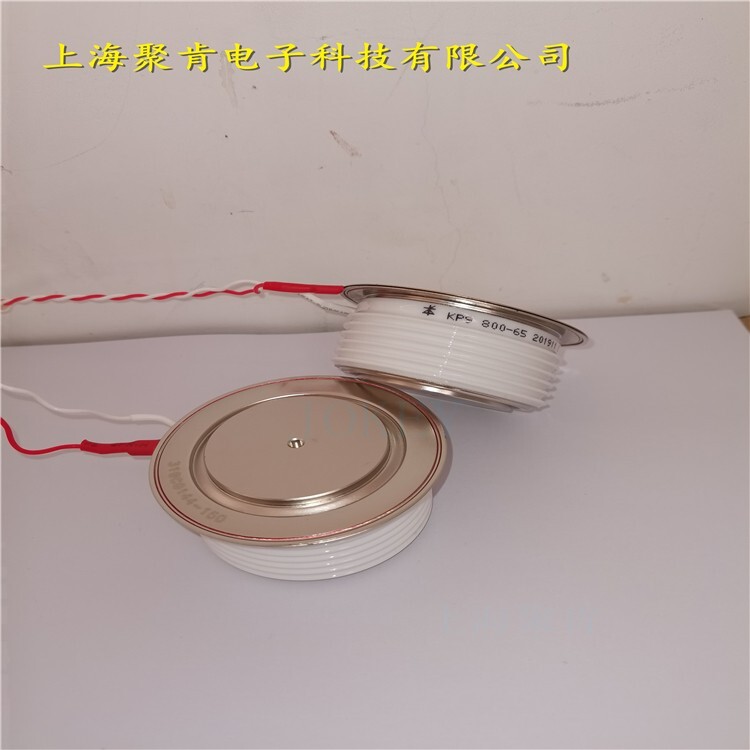

名稱：平板式可控硅的制作方法
技術領域：
本實用新型涉及一種平板式可控硅。
背景技術：
可控硅又稱晶間管，晶間管整流器具有耐壓高、容量大、、控制特性好、體積小、壽命長等諸多優點，發展迅猛。在世紀應用中，大功率晶間管整流裝置一般采用平板式可控硅，其特點是可作雙面冷卻。目前大功率平板式可控硅的封裝普遍采用陶瓷外殼的封裝結構形式，雖然陶瓷材料能夠絕緣、耐熱，但因為陶瓷工藝易碎、雜質難控制等特點，其加工要求非常高，且封裝時需要經過焊接在內的多道工序，工藝復雜，成本高，封裝后良率偏低，返工需破壞性地拆封。
電磁爐、變頻器、逆變器、UPS電源、EPS電源、開關電源、電機控制、變焊機、固態繼電器、有源濾波器、風力發電設備、工業傳動裝置、電梯或傳動設備、機車與列車用電源、電能表、照明電器等各種產品上。

可控硅(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體積小、、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用?？煽毓璺謫蜗蚩煽毓韬碗p向可控硅兩種
電磁爐、變頻器、逆變器、UPS電源、EPS電源、開關電源、電機控制、變焊機、固態繼電器、有源濾波器、風力發電設備、工業傳動裝置、電梯或傳動設備、機車與列車用電源、電能表、照明電器等各種產品上。

眾所周知，晶閘管模塊是晶體閘流管的簡稱，有的時候也叫可控硅整流器，以前還被叫做可控硅。晶閘管是由四層PNPN半導體構成的，它有著陽極、陰極和門極這三個極組成的。從工業上來說，普通的晶閘管基本的用途就是可控整流。就說大家熟悉的二極管整流電路屬于不可控整流電路。如果我們把二極管換成晶閘管，就可以構成可控整流電路、逆變、電機調速、電機勵磁、無觸點開關及自動控制等方面。

晶閘管的種類：
1、按關斷、導通及控制方式分類：晶閘管按其關斷、導通及控制方式可分為普通晶閘管、雙向晶閘管、逆導晶閘管、門關斷晶閘管（GTO）、BTG晶閘管、溫控晶閘管和光控晶閘管等多種；
2、按引腳和性分類：晶閘管按其引腳和性可分為二晶閘管、三晶閘管和四晶閘管；
3、按封裝形式分類：晶閘管按其封裝形式可分為金屬封裝晶閘管、塑封晶閘管和陶瓷封裝晶閘管三種類型。其中，金屬封裝晶閘管又分為螺栓形、平板形、圓殼形等多種；塑封晶閘管又分為帶散熱片型和不帶散熱片型兩種；
4、按電流容量分類：晶閘管按電流容量可分為大功率晶閘管、率晶閘管和小功率晶閘管三種。通常，大功率晶閘管多采用金屬殼封裝，而中、小功率晶閘管則多采用塑封或陶瓷封裝；
5、按關斷速度分類：晶閘管按其關斷速度可分為普通晶閘管和（快速）晶閘管。

晶閘管通態電流上升率：元件通態電流上升率的臨界重復值。其對應不重復測試值為重復值的以上，在使用過程中，元件導通期時候的電流上升率都不能超過其重復值；
晶閘管元件的選擇：
正確地選擇晶閘管、整流管等電力電子器件對整機設備的可靠性及降低設備成本具有重要意義。元件的選擇要綜合考慮其使用環境、冷卻方式、線路型式、負載性質等因素，在所選元件各參數具有裕量的條件下兼顧經濟性。由于電力電子器件的應用領域十分廣泛，具體應用形式多種多樣。

晶體管的主要參數：
1、反向阻斷峰值電壓：在額定結溫和控制開路的條件下，允許重復加在陽—陰間的大反向阻斷電壓；
2、正向阻斷峰值電壓：在額定結溫和控制開路及晶閘管正向阻斷的條件下，重復加在陽—陰間的大正向阻斷電壓；
3、正向平均電流：在規定環境溫度及散熱條件下，允許連續通過工頻正弦半波電流的平均值；
4、通態平均電壓: 晶閘管導通時管壓降的平均值，一般在0.4~1.2V；
5、維持電流：在室溫和控制開路時，元件能維持導通狀態所需的小陽電流；
6、控制觸發電壓和觸發電流：在溫室下，陽—陰間加規定的正向直流電壓，使晶閘管導通所需的小控制電壓和電流。
