固定式雙吊點卷揚啟閉機的工作原理
QPQ雙吊點卷揚啟閉機主要用于水利水電工程中啟閉平面閘門，用來關閉泄水，進水及尾鋼制閘門水孔口，調節發電量，泄洪排漂，放過船只等，當輸水管道或水輪機組需檢修時，又可關閉進水口閘門進行檢修。該系列啟閉機以電動機為動力，中小容量規格可配逆手搖，便于人工啟閉閘門。本產品現廣泛應用于排灌、水電站、水庫、河道治理、水產養殖、環境保護、污水處理等水利工程中使用。固定雙吊點卷揚啟閉機是由兩個單啟閉機(單機)組成,兩機之間由連接桿連接,當電源起動時,卷揚機同時起動啟吊工作,非常具有同步性和穩定性。
卷揚式啟閉機運行前的檢查內容應包括：
（1）鎖定裝置應退出，啟閉機控制柜應掛上標示牌；
（2）開度指示器、上下限位開關及超載限制器應處于良好狀態；
（3）各轉動部分、開式齒輪等應無卡阻障礙物，防護罩應完好，并與轉動部位無擦刮現象；制動器是否靈活可靠；
（4）鋼絲繩是否有銹蝕、斷絲、繩端固定裝置是否牢固；
（5）控制柜內的電氣設備是否完好，接線有無松動；各接觸器、繼電器等是否接合良好。
卷揚啟閉機比較常見，多用于平面閘門和弧形閘門上，主要用于靠自重，水柱和其他加重方式關閉孔口的閘門和短時間全部開啟的閘門?；⌒伍T需要弧門卷揚啟閉機。大型水庫，船廠，水電站等選擇比較多。 螺桿啟閉機也很普遍，主要用于需要下壓壓力的閘門上。大型的螺桿啟閉機還可以操作深孔閘門，小型的螺桿啟閉機一般用手搖和手電兩用。選擇比較廣泛，水庫，渠道，水產養殖，
卷揚機、JM慢速卷揚機通過通電或斷電來實現卷揚機的工作或制動。操作和注意事項
1、工作前應認真閱讀本《卷揚機使用說明書》和隨卷揚機的有關資料如：《圓柱齒輪減速機使用說明書》、《電動機使用維護說明書》、《制動器使用說明書》、《電阻器使用說明書》、《鋼絲繩使用指南》等。
2、工作前，先檢查重物之重量應在機器拉力范圍以內，檢查鋼絲繩及其捆扎情況。
3、檢查機器的固定及各部聯接的牢固性，電器接線和接地的正確性及在減速機內注油。
4、檢查控制開關，閉合閘刀，用手按下啟動按扭，機器開始運轉，按停止按扭，電機停止轉動同時制動器自動剎車。
5、落下重物時，防止鋼絲繩張力松懈，在卷筒上保留的鋼絲繩不少于三圈。
6、按要求定期加油，工作前應空轉3-5分鐘。
7、卷揚機盡量不要露天存放，一旦露天存放做好制動輪和制動器防潮防雪雨保護。使用卷揚機前，要認真檢查卷揚機、制動器塊和制動輪有無銹死情況，有無油污，若有行處理然后再開機。
8、卷揚機在使用中，要經常檢查碳刷的磨損情況和接觸器工作情況，碳刷如磨損嚴重或損壞很容易引起接觸器觸點燒壞而引起電動機因缺項燒毀。
9、使用凸輪的卷揚機先用啟動，絕不可以用低檔啟動。
1、安全及控制顯示裝置
1)起升機構平衡滑輪下設有彈簧式荷重傳感器，電控柜上有數字表盤可以讀知起吊重量。當數字儀表盤上的數值達到額定起重量的95％(2′11.875t)時，自動發出警告信號，當超過額定起重量的105％時，則自動切斷電源，可以防止啟閉機在工作中超載，確保啟閉機的安全。
2)起升卷筒軸上設置有QGX-A型高度限位器。由操作者設定高度限位指令，可以自動限制*起吊范圍，即吊具的上、下極限位置。同時還設置有高度指示器，可以控制閘門的提升高度，確保充水行程從而實現起升機構的雙重安全保護。
3)作為雙重保護，本機還設置了手動鎖定裝置，確保啟閉機的安全，鎖定銷用限位開關控制，分別與起升機構聯鎖。
4)本機設置有警鈴設施，機構動作前，應鳴響警鈴，作業的。啟閉機設置足夠的照明，并配置了必要的消防設施。
鋼結構部分
機架由槽鋼型結構件組合而成，包括主梁、端梁、連接梁及梯子、欄桿、走臺。
機架各結構件間采用焊接聯接方式，機架上平面放置電氣設備和起升機構。機架的設計除了滿足強度要求外，還按起重機設計規范要求控制剛度指標，提高了整機工作的平穩性。
機架上平面的通道處均鋪設花紋鋼板。梯子欄桿均符合起重機安全規范中的有關規定。
機構部分
起升機構共兩套，呈對稱布置。兩套起升機構電動機的后端部用剛性軸聯接，可以使兩個卷筒的卷繞速度保持一致。
傳動方式為兩臺YZR132M2-6(S3)電機分別通過聯軸器和QJC-D236-80－P減速器及開式齒輪副，將電機的輸出扭矩傳遞至卷筒軸上，通過鋼絲繩來實現載荷的升降，額定起升載荷為2′125kN。
鑄焊組合結構的卷筒直徑為400mm，長度為1050mm。鋼絲繩共兩根，每根長度為520m，型號為20NAT6(9+9+1)+FC-1570-ZZ(SS)ZAA，用壓板固定在卷筒上。
起升機構卷筒為共兩個，鋼絲繩各通過一組平衡滑輪組，分支數為2′2′4。在平衡滑輪組下部設有載荷稱重儀，當起重量超載時，傳感器便會發出信號，將起升電源切斷，機構停止工作。
卷筒軸兩端分別裝有高度指示器及高度限位器?？梢愿鶕?jù)不同起升高度進行起升安全范圍的設定。高度指示器中還設定250mm范圍的沖水行程，確保閘門在靜水狀態下提升。高度限位器則能控制極限起升范圍。
安裝完畢后已將各軸承座、電機底座及減速器底座等固定于小車架上平面，并有分別焊于各底座之上的定位擋塊。
本產品的類型是卷揚式啟閉機，品牌是中禹水利，型號是QPQ型啟閉機，別名是卷揚機，輸送物品是閘門，輸送能力是50T
QPK5T-單吊點卷揚式啟閉機
單吊點卷揚式啟閉機用于各類大型給排水、水利水電工程。用于控制各類大、中型鑄鐵閘門及鋼制閘門的升降達到開啟與關閉的目的。 液壓啟閉機，卷揚啟閉機，門機，手輪式啟閉機，手電式啟閉機，手搖啟閉機，螺桿式啟閉機，雙吊式啟閉機等。
結構特點：
1、啟閉機包括電機、啟閉機、機架、防護罩等組成；采用三級減速方式，用螺旋付傳動，輸出轉距更大。啟閉機配套鋼架克服土建不平整，以減少整機噪聲及振動。
2、采用戶外型長時工作制電機，防護等級≥IP55。行程控制機構采用十進制計數器原理，控制行程的誤差0.5%。轉距保護控制是通過蝸桿產生軸向位移觸動微動開關，來達到保護電器的原理。
3、操作維護簡便，可實現現場和遠控操作。

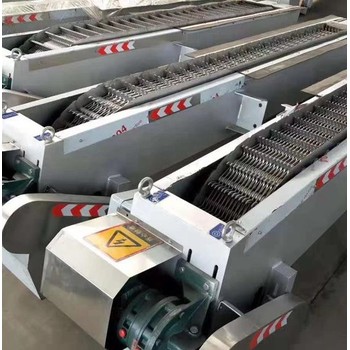

成都水電站格柵清污機
