鋼制拖鏈的支撐板款式主要有三種，不同支撐板的鋼制拖鏈用處也不一樣，我們應該依據鋼制拖鏈運用環境的不同來選擇不同支撐板方式，下面我們要分別引見一下不同支撐板的鋼制拖鏈。 1、Ⅰ型即整板式支撐板型，也就是鋁型材支撐板整塊式，在支撐板上依據用戶運用請求打孔。該型鋼制拖鏈強度比擬大，適用于承載較大管、纜負荷。另請留意TL45型鋼制拖鏈沒有整板式的。 2、Ⅱ型即開式鋁型材支撐板型，這種同樣可依據用戶運用請求打孔，這種穿線拖鏈適用于管線接頭直徑大于支撐板內腔孔徑或需經常拆裝維修的場所。 3、Ⅲ型即框架式，內有塑料隔離片。適用于管纜規格種類較多的場所。

鋼制拖鏈?zhǔn)褂玫囊?guī)格和其它設備選擇拖鏈的相同，只需要根據設備電纜的粗細，選擇內高，鋪設電纜的根數決定鋼鋁拖鏈的內寬，電纜的彎曲程度的要求選擇鋼鋁拖鏈的彎曲半徑。如果拖鏈在使用中的的長度較長，對材質要做的處理，選用襂碳加強型鋼鋁拖鏈并且在這種情況下，要對其使用導向槽或者軌道的支架，這樣可以使得其壽命得以大幅度的。
鋼制拖鏈的主體是由鏈扳(鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用度耐磨材料，合金銅為軸銷，了產品的耐磨強度，彎曲更靈活，阻力更小，了噪音，從而可長時間使用不變形,不下垂。鋼制拖鏈其使用行為40米，適用于所有傳動?？呻S意和縮短。此外，可通過改變銷軸改變彎曲半徑。彎曲半徑要根據電纜直徑選擇并應達到電纜直徑的10倍，行程小的可相應選擇較小的半徑鏈的支撐板寬度為150mm至800mm,孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電直徑?jīng)Q定的.

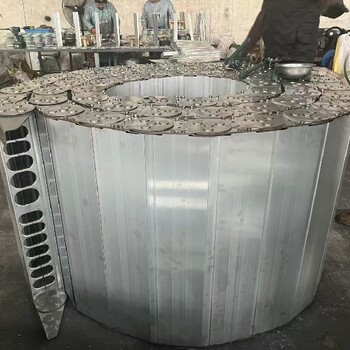

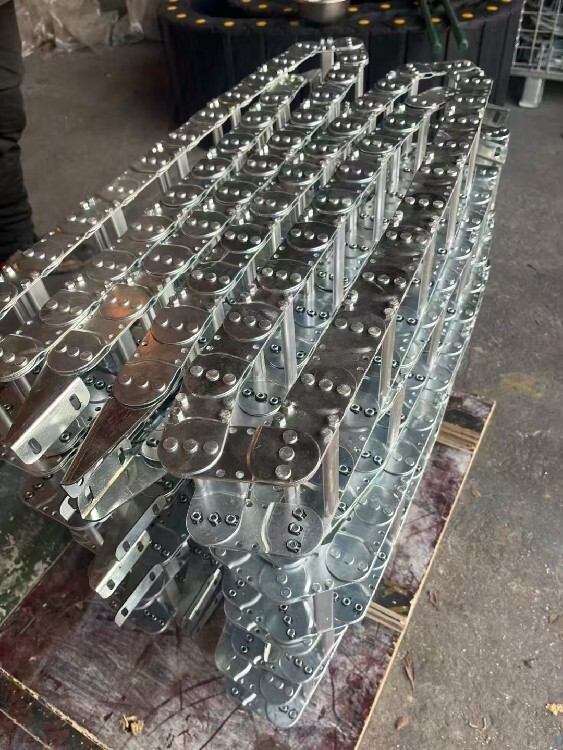

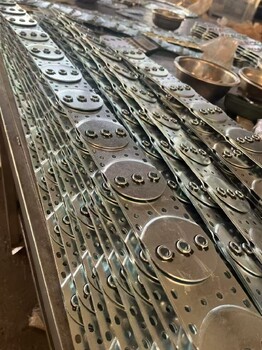

打孔式鋼鋁拖鏈
打孔式鋼鋁拖鏈結構
（1）鋼制拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
（2）相同系列的鋼制拖鏈的內高、外高、節距相同，鋼制拖鏈內寬、彎曲半徑R可有不同的選擇。
（3）單元鏈節由左右鏈板和上下蓋板組成，鋼制拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入鋼制拖鏈。
（4）另可提供分隔片，將鏈內空 間按需要分隔開
打孔式鋼鋁拖鏈規格
有TL45、TL65、TL95、TL125、TL180、TL225、TL250型，拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。

TL 系列鋼制拖鏈的主體鏈板 ( 鋼板鍍鉻 ) 、支撐板 ( 擠拉鋁合金 ) 、軸銷 ( 合金鋼 ) 等部件組成。

穿線鋼制拖鏈包括多個拖鏈單元，每個拖鏈單元包括兩個側板、兩個蓋板和多個分隔板，兩個側板之間扣接連接，蓋板的兩端分別與兩個側板的上面卡接連接，另一個蓋板的兩端分別與兩個側板的下面卡接連接，分隔板上設有凹槽，蓋板卡接在分隔板的凹槽內，多個拖鏈單元的側板之間扣接連接，使得拖鏈的安裝穩定性強，使用時，將需要保護的電纜、油管、水管或者氣管等插入分隔板與側板、分隔板與分隔板之間形成的空間內，在拖鏈的運行過程中，可實現對電纜、油管、水管或者氣管的保護。

TLⅡ型系列拖鏈的主體結構：
由鏈板（鋼板鍍鋅）支撐板（擠拉鋁合金）軸銷（合金鋼）等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鋼性能好不變形，安裝方便，使用可靠，易拆裝 ，尤其是鋼制拖鏈采用了高強度耐磨材料，合金鋼為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可長時間運行下不變形。

•
