鑄鐵鑲銅方閘門主要技術性能參數:

1.型號與規格:

方閘門:明桿式 ZMF DN200~DN2500mm

2.鑄鐵鑲銅方閘門主要性能指標:

a)閘門密封面配合間隙≤0.1㎜,密封座厚度大于10㎜。

b)密封面每米長度滲水量:正向≤0.7L/min ·m   反向≤1.25L/min ·m

c)公稱壓力≤0.1Mpa;密封試驗壓力0.1Mpa。

d)工作環境:溫度-20℃~120℃   濕度:95%    工作介質:水與污水PH值:5~10

e)安裝位置:正常狀態下正向迎水、處于鉛垂狀態。

f)*工作水頭:單向受壓:正向:10m   反向:5m   雙向受壓:均為10m

g)啟閉速度:不小于0.2m/min,不大于1.5m/min。

h)閘框距邊壁距離≥300㎜,距池底距離≥150㎜~250㎜。撫順3.1米退水閘鑄鐵閘門QL-120KN啟閉機

鑄鐵閘門用戶選購型號規格說明

PZHM系列平面鑄鐵弧形閘門,規格500*500 -2500*2500采用鑄造結構整體式,推薦選用單吊啟閉機,規格3000*3000 - 6000*6000采用鑄造結構組裝式,推薦選用雙吊啟閉機。

(1)型號規格說明
若用戶水利工程,過水口寬度為2米,過水口高度為2米,設計水頭為2米,急需平面鑄鐵弧形閘門,選用型號規格標記

(2)用戶選購時,在合同上提前說明

a.閘門材質、形式;

b.過水口寬度;

c.過水口高度;

d.設計水頭[露頂式、還是潛設式(門葉面板需要加厚、材質需要加強)];

e.訂購數量;撫順3.1米退水閘鑄鐵閘門QL-120KN啟閉機

f.單吊點、還是雙吊點[雙吊點中心距,由用戶閘門寬度決定數據];

g.配*型號規格的啟閉機(閘門吊耳孔大小與啟閉機螺桿孔大小有關);

h.止水方式[單向止水、還是雙向止水,閘前止水(三邊,渠道、排河安裝)、還是閘后止水(四邊,涵洞安裝)及止水面材質要求(銅板、不銹鋼、橡膠)];

I.其它特殊要求可雙方協商解決。

公司主要產品類型:

一、啟閉機主要有螺桿式啟閉機、卷揚式啟閉機、液壓式啟閉機等。

1、螺桿式啟閉機:平推啟閉機、手搖式、手電兩用式單、雙吊點啟閉機,側搖啟閉機、手掄啟閉機、直聯啟閉機,機械驅動啟閉機系列。

2、卷揚式啟閉機:QPQ固定卷揚式啟閉機,QPT移動卷揚啟閉機,QPK快速卷揚啟閉機,QH弧門卷揚啟閉機等

二、閘門主要有鑄鐵閘門、鑄鋼閘門、不銹鋼閘門、翻板閘門、合頁壩閘門等。

三、各種型號閥門、清污機、景觀鋼壩、攔污柵、拍門、橡膠止水帶等水工機械產品。

本廠生產銷售的閘門、啟閉機,啟閉靈活,封閉性好,冀州海河V：jizhouhaihe自動程度高,結構合理,性能可靠,品種,可廣泛用于水利水電工程,河道治理工程,各類給排水及城市污水治理工程。

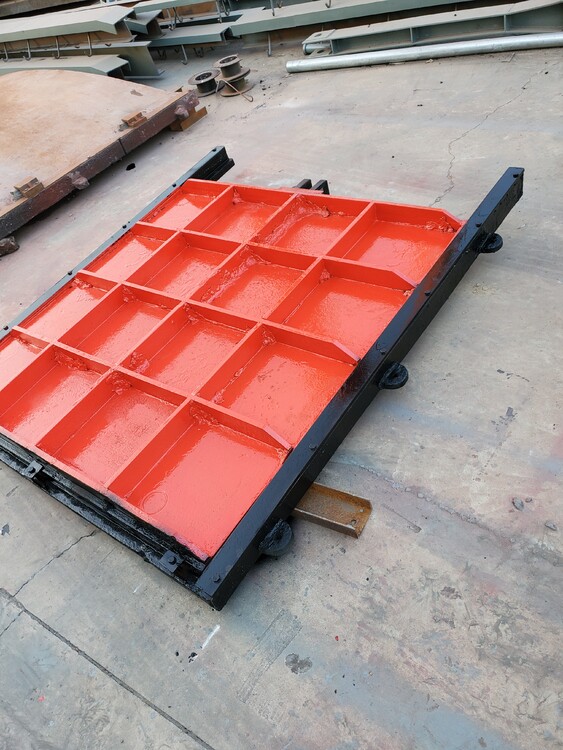

主要結構
(1)門框、門架采用鋼板在剪板機上下料,在折彎機上折邊,在工作臺上拼裝焊接。結構牢固合理,能承受活動載荷,門框在受到閘門重力和啟閉力反作用力作用時不變形。
(2)門體用鋼板加工成矩形板,在其迎水面用鋼板焊接“井”字形加強筋。確保了門體的不變形。閘門為暗桿式啟閉,在門體上部的重垂線部位設置啟閉螺母,留有絲桿通道,閘門平穩地升降。
(3)止水橡膠采用 產品,此產品彈性高,止水效果好、耐腐蝕、。用鋼板壓條和螺栓把止水橡膠固定在門框邊上。
(4)絲桿采用圓鋼精加工而成,其螺紋精度達7e級標準,了與啟閉螺母的密切配合。
