鑄鐵鑲銅圓閘門選型  SPGZ4*3米雙向鑄鐵閘門如何安裝

YXZ明桿式圓形鑄鐵鑲銅閘門

鑄鐵圓閘門8
產品相關參數:
產品型號:SYZ
產品名稱:鑄鐵鑲銅圓閘門
配套設備:手動啟閉機及3米的絲桿
鑄鐵閘門
鑄鐵鑲銅圓閘門的特點:
1.鑲銅鑄鐵圓閘門廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。
2.鑲銅鑄鐵圓閘門結構合理,便于安裝,操作簡便靈活,便于管理。
3.防腐能力強,可在PH=6-8的流體酸堿中使用。
4.止水效果好;正常滲水量L≤0.07L/m.s。。
我公司主要產品為

 SPZ1.5m 1.5m雙向止水鑄鐵閘門

鑄鐵閘門結構組成:
直升式平面滑動[1] 主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點,閘框、閘板全采用鑄鐵組成,其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便,閘板一般根據其大小或高度情況由上下幾部分拼裝組成。
閘門按閘板形狀的不同,分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定。
閘門按閘板結構的組合不同,分為整體式和組裝式兩大類。小規格的閘門一般制成整體式,但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式,以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。
鑄鐵閘門:規格從0.2x0.2—6.5x6.5m(6.5x6.5m米水頭號為6.5m米);出水口>=3米時,為雙吊點閘門
鑄鐵閘門結構設計:
主要由閘框和閘板兩大部分組成。




閘框是閘板的支承構件,也是閘板的運行滑道,由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中,將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重,其斷面制成格構式,斷面尺寸按所受荷載大小和閘板運行情況綜合考慮

鑄鐵鑲銅圓閘門選型  SPGZ4*3米雙向鑄鐵閘門如何安裝

鑄鐵鑲銅圓閘門的簡單介紹
SYZ鑄鐵鑲銅圓閘門門框和閘板均由灰口鑄鐵或球墨鑄鐵制成、導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接(對中小口徑的閘門、其導軌可與門框澆注成一體)
鑄鐵鑲銅圓閘門的詳細信息

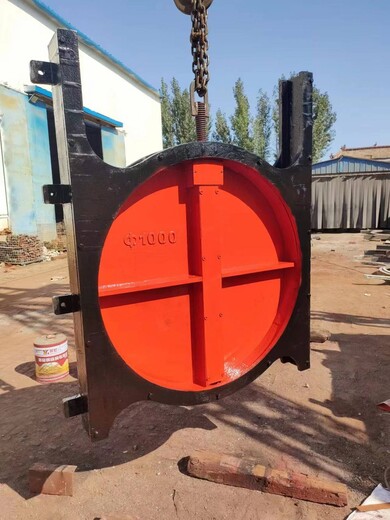

SYZ鑄鐵鑲銅圓閘門
一、概述其中門框和閘板均由灰口鑄鐵或球墨鑄鐵制成、導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接(對中小口徑的閘門、其導軌可與門框澆注成一體)、導軌長度一般為閘門全開啟高度的1/2~1/3、因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。2.通過楔塊裝置的楔緊達到密封、密封材料為銅合金或橡膠、并經精密加工后配研、故密封性好。3.采用預埋鋼板或預埋螺栓式安裝、安裝、調試、使用、維護方便、使用壽命長。 4.品種規格、適應性廣。5.與啟閉機配套使用、閘門為工作部分、啟閉機為閘門開啟與關閉的執行部分、啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉、驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動、從而開啟或關閉閘門、達到水、關水或調節水位的目的。
