吳忠MZY-600型明桿式鑄鐵鑲銅圓閘門 潛孔式閘門

 MZY-600型明桿式鑄鐵鑲銅圓閘門性能及結構:

1.閘門的設計、制造、檢驗、和驗收等都符合CJ/T3006-92《供水排水用鑄鐵閘門》標準。手電兩用啟閉機按JB/T9019.1~9019.2《螺桿式啟閉機》標準。

2.閘門結構形式為明桿式鑄鐵鑲銅閘門、閘門的主要鑄件(閘板、閘框和導軌)進行時效處理,鑄鐵沒有裂縫,疏松、氣孔、縮松、澆注不足等缺陷。

3.閘板、閘框按工作水頭設計,其拉伸、壓縮和剪切強度的安全系數不小于5,撓度不大于構件長度的1/1500 。

4.所有鑄鐵部件的***小厚度〉20mm,所有鑄件都進行高溫回火處理,關鍵部位采用樹脂砂造型;閘板、閘框在厚度上留出2mm的腐裕度。閘門涂環氧瀝青漆厚200微米。

5.導軌按工作水頭設計,其拉伸、壓縮和剪切強度的安全系數不小于5,在閘門開啟到位置時,其導軌的閘板的水平中心線。

6.密封座分別置于閘框和閘板上,用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過程中,不能變形和松動,螺釘頭部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。7.密封座工作表面沒有劃痕、裂縫和氣孔等缺陷,密封座的板厚不小于6mm。8.在閘板上端設有吊耳,與閘板連接,吊耳的受力點靠近閘板中心線,在水頭啟閉時,其拉伸壓縮和剪切強度的安全系數不小于5。

9.閘桿的傳動螺紋為梯形螺紋,閘桿按工作開閉力設計,其拉伸壓縮和剪切強度的安全系數不小于5。

10.閘門在工作水頭時,密封泄漏量正向小于1.25L/min.m ,反向承壓≤2.5L/min.m (密封長度)。

11.閘框密封座與閘板密封座間隙小于0.1mm。

12.閘板與閘框?qū)虿鄣拈g隙小于 1.6mm。 13. 絲桿由圓鋼制成梯形螺紋,其精度達到7e級標準,螺紋長度比門體行程高度加長200mm,閘門處于關閉位置時,螺紋超出啟閉機50mm,絲桿總長度超過5000mm時,需作分段加工,每3m增設一個軸導架。 14.在要求的操作條件下,啟閉機手柄設計手搖力為15Kg。 15.驅動裝置設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求

       吳忠MZY-600型明桿式鑄鐵鑲銅圓閘門 潛孔式閘門

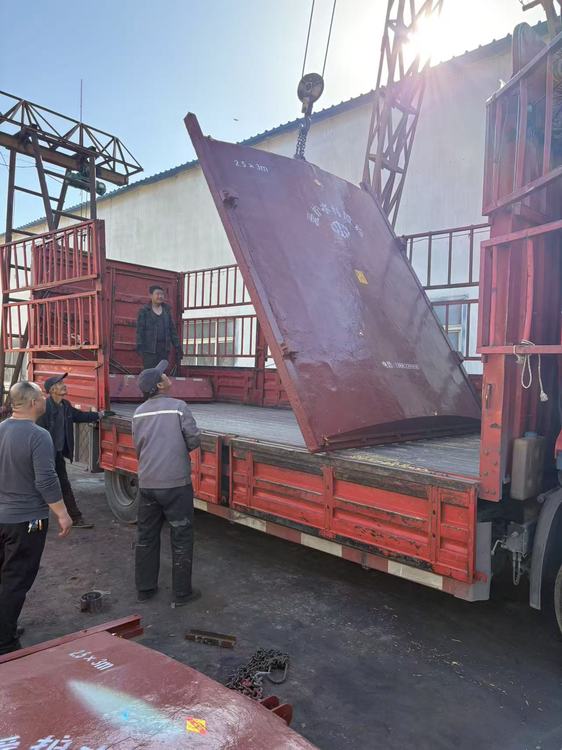

 鋼制閘門 的特點:耐腐蝕性強。門體和門框的材料采用鑄鐵,止水面鑲銅合金或不銹鋼等耐腐蝕材料,防腐能力強,特別適用于污水或海水環境中。有特殊要求的地方還可以采用鎳鉻合金鑄鐵等耐腐蝕性更強的材料。布置簡單,結構緊湊,節省空間;運行維護簡單,減少運行費用,但鑄鐵閘門的造價比鋼閘門略高一些。

按制造閘門門葉的材料分為鋼閘門鑄造閘門木閘門鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉,稱為水力自動閘門。當我們在選擇閘門形式需要考慮其在水工建筑物中的位置尺寸設計水頭運用條件制造能力和安裝技術水平等因素,要求做到泄流時水流條件好止水嚴密啟閉力小操作簡便靈活檢修維護方便等。平面閘門和弧形閘門是常用的門型。當我們按閘門門葉的外觀形狀分為平面閘門弧形閘門人字閘門拱形閘門球形閘門和圓筒閘門等。如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。冀州區海河啟閉機廠
