肇慶鋼制側翻式拍門 防倒灌600mm 800mm鑄鐵拍門

安裝使用:

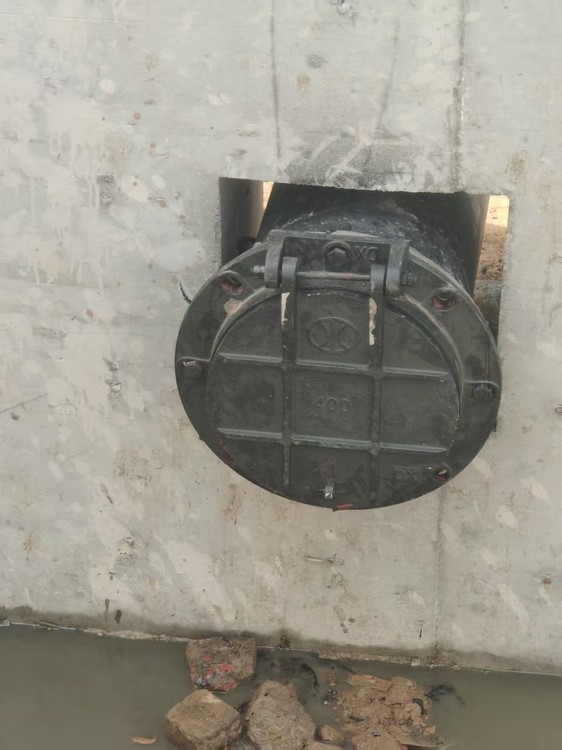

1、拍門安裝可與法蘭連接,可預埋,也可永插;
2、配重拍門使用時,如果正向水力不足,不能開啟門頁,可根據安裝位置需要設置不等重量的配重裝置;
3、浮箱拍門在使用過程中,可通過向門頁密封腔體內注水或放水的方法改變門頁的比重,以達到*開啟效果。
4、多臺拍門安裝時,如因起吊條件限制需分號安裝,應注意標注標記,因每臺拍門的門座和門頁連接屬偶配,不能互換。
5、穿墻管安裝軸線與水平方向的夾角a應大于或等于零度(見圖4)
6、拍門安裝后,門座與門頁間有3mm左右的間隙屬正?，F(xiàn)象,當門頁承受一定的反向壓力時,間隙會減少以致消失

                鑄鐵拍門是泵站安全運行的重要設備,在泵站中其作用是斷流和防止停機時水倒流,主要用于:防洪排澇、農田灌溉、城市給排水和跨流域調水,以及各大型工礦企業的供水和配水等。
型號編制方法
產品結構

  肇慶鋼制側翻式拍門 防倒灌600mm 800mm鑄鐵拍門

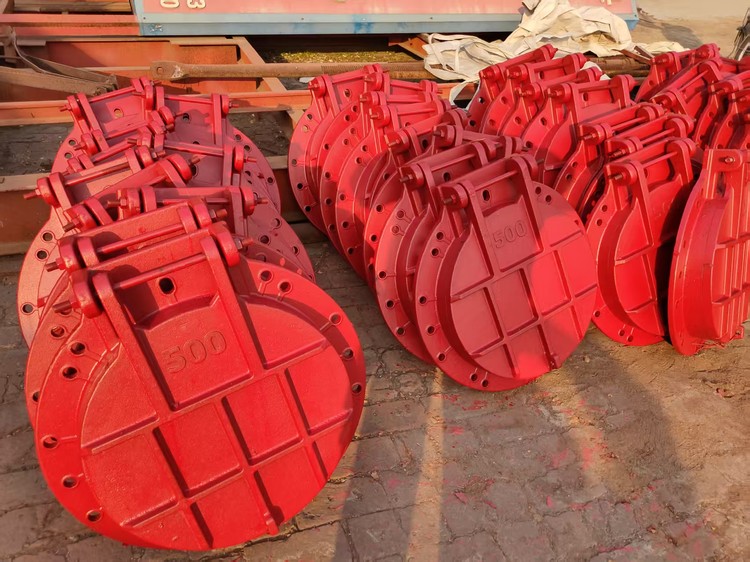

鑄鐵拍門由門板、門鉸、門座和密封件等組成。門板通過門鉸安裝在門座上,根據國內泵站的應用情況,的門形圓形和矩形兩種。一般出水管口徑小于、等于2m的(即口徑1.6的泵)用圓形鑄鐵拍門,大于該口徑的用矩形鑄鐵拍門。
產品型號:PM ,FPM 產品規格:DN100-DN2000 產品用途:作為排水管出口處的單向閥用,具有自動關閉功能,防止江河潮水倒流。結構特點:本廠生產的(PM-Y型)及(PM-F型)兩種,均采用雙鉸鏈?zhǔn)?具有結構簡單、密封性好等特點。*工作水壓為6m水頭。鑄鐵拍門:安裝于排水管道的尾端,具有防止外水倒灌功能的逆止閥。拍門主要由閥座、閥板、密土封圈、鉸鏈四部分構成。性狀分為圓形和方形。拍門的材質傳統上為各種金屬制品,現在已經發展為多種復合材料當前隨著新材料科技的發展,有了復合材料拍門,如玻璃鋼、高密度聚乙烯等。復合材料拍門將是將來拍門的發展方向,復合材料拍門本身利用了新材料科技的可塑造特點,強度高,密度小,正是傳統拍門材料的弊端。新材質的拍門重量輕,開啟迅速,水頭損失小,其價格也具有優勢,而且一般無回收價值而使性能好。 該拍門(止回閥),多用于給水排水和污水處理工程的各種管道和水渠道。用以溢流或止回介質。也可用作各種豎井蓋。 2.主要性能參數 型號規格 PM-6 DN1000 公稱壓力 0.6Mpa 殼休試驗壓力 0.9Mpa 密封試驗壓力 0.66Mpa 適用溫度(℃) ≤80 適用介質水、污水、海水、河水 拍門蓋開角>60° 3.主要零部件材料 零件名稱  閥體   閥蓋          鉸鏈     密封圈 材料     HT200     HT200        不銹鋼     橡膠 4、安裝要求4、安裝要求1)中小型拍門的基礎可用于混凝土澆注。大型拍門在風浪大的環境下使用,用鋼筋混凝土澆注。2) 拍門垂直安裝在預里好的地腳螺栓的混凝土框上,框面應用水泥沙找平,抹光,框面垂直。3) 拍門基礎與箱蓋做成整體,框架應用足夠的強度。地腳螺栓伸出基礎平面的長度應根據拍門法蘭厚度來確定,其值一般取2倍法蘭厚度。4)在拍門四周應留400mm的安裝空間,拍門出口下方地面應做成斜坡,用于泥沙雜物排流。5)長期處于水中或在腐蝕介質中使用的拍門,其地腳螺栓應采用不銹鋼件或防腐處理的碳鋼件。6)如果拍門安裝在水流較急的河道或海邊,拍門三面應砌筑防浪(防撞)墻,為了船只航行安全及減少洪水阻力,建議拍門基礎做成嵌入式,嵌入深度應大于3倍DN。
結合傳統鑄鐵拍門的研究方法,從理論上分析和研究了一種新型鑄鐵拍門即自由側翻式鑄鐵拍門的運動規律和撞擊力。主要內容包括:拍門的結構和工作原理、無水空翻時拍門的運動規律和撞擊力、停泵閉門過程中拍門的運動規律和撞擊力、鑄鐵拍門撞擊力的求解方法、鑄鐵拍門的流態和水力損失分析等,得出一般拍門的運動方程和撞擊力近似表達式,并結合百里洲泵站更新改造工程拍門改造實例進行計算。結果表明該新型拍門克服了傳統拍門的缺陷,運行時阻力小、開啟角度大、水流流態好,無需配套設備,造價低廉,安裝與檢修方便。
 泵站斷流裝置的選擇在泵站設計中占有十分重要的地位,其選型合理與否直接關系到泵站機組能否安全、運行。拍門裝置是泵站工程中一種常見的斷流裝置,其結構簡單、運行可靠、價格低廉、維修方便,在中小型泵站工程中得到廣泛應用。但是拍門斷流方式存在兩大缺陷:一是水泵出口水頭損失較大;二是水泵停機時,鑄鐵拍門在水壓力和自重的共同作用下會產生較大的撞擊力,對拍門的本身和相關水工建筑物造成的危害較大。為改善上述缺陷,近年來開發研究出一種新型自由側翻式拍門,它與傳統拍門相比,具有運行時阻力小、閉門時撞擊力小、無需配套設備、造價低廉、安裝和檢修方便等優勢。本文將以這種新型拍門為模型,結合前人的研究成果,從流體動力學及剛體運動學角度出發,定性定量地闡述了鑄鐵拍門運動過程中多變量之間的相互影響,分析鑄鐵拍門的運動過程。對新型自由側翻式鑄鐵拍門的開啟過程進行了受力分析,并推導了鑄鐵拍門開啟角度計算式,建立各種工況下鑄鐵拍門的運動規律;結合停泵動態特性,對新型自由側翻式拍門在正轉正流、正轉逆流兩個階段的閉門運動進行了分析,推導鑄鐵拍門關閉的運動方程,計算拍門關閉的時間;研究特定條件下拍門撞擊力的計算以及鉸位沖擊計算,并推導出停泵后拍門撞擊力的計算式。根據新型自由側翻式拍門的力學特性,得出這類拍門的近似計算方法。為了定量分析新型自由側翻式拍門近似計算方法的可靠程度,同時,對這種新型拍門的實際工程進行現場實測,實測拍門運動過程中的相關數據,分析拍門運動規律,并與此前近似計算結果進行比較,驗證新型自由側翻式拍門的近似計算方法的可靠性。根據上述近似計算成果及現場實測數據的分析比較,提出新型自由側翻式拍門結構優化設計的措施,為拍門的設計提供依據。此外,根據新型自由側翻式拍門的實際使用情況,針對拍門在使用過程中出現的缺陷,提出改進措施,提高新型自由側翻式拍門的使用性能
