定西鑄鐵鑲銅圓閘門采用螺桿式啟閉機操作安裝與調整

鑄鐵鑲銅圓閘門主要特點
1,安裝在墻壁上,門板一般設于迎水面(單向);承受壓力o.1 Mpa。門板正、反兩面都承受水壓(雙向);承受反向壓力0.03Mpa。
2,設備由門框、門板、密封圈、傳動螺母及可調試楔塊等部件組成,具有結構簡單、、安裝方便、隱蔽性好等特點
3,閘門的密封工作面正向滲漏量≤1.25L/。反向滲漏量≤2.5L/。
閘門安裝注意事項
1,成都閘門軌道安裝前,應對鋼軌的形狀尺寸進行檢查,發現有超值彎曲或者扭曲等變形時,進行校正,經檢查合格后才能進行安裝
2,軌道吊裝前,應測量和標定軌道的安裝基線,軌道實際中心線與安裝基準線的水平位置偏差,當跨度小于或等于10m時,不超過2mm,當跨度大于10m時,不超過3mm。
3,軌道頂面的縱向傾斜度不大于1/1000,每2m測一點,在全行程上,點與***低點之差不大于10mm
4,軌道吊裝后,應檢查是否符合要求,并且全面復查螺栓的緊固情況
5,成都閘門的軌道兩端的車擋,在吊裝起重機之前先安裝好
閘門主要特點
1,閘門采用橡膠軟密封,具有密封性能好的特點
2,是普通閘門的1/3重量,具有重量輕實用的特點
3,閘板重量輕,且閘板與道軌板之間摩擦阻力小,具有操作力矩小的特點
4,采用螺桿式啟閉操作,具有操作方便、輕巧、可靠的特點
5,也可采用電動控制裝置,具有定位、操作輕巧、易實現自控和遠控的特點
6,閘板與導軌之間裝有防鎖死結構使密封面磨損非常小,具有使用壽命長的特點
7,耐酸堿及耐大部分腐蝕性化學品及污水、海水,具有適用范圍廣的特點
8,閘門出現泄漏現象,只需將閘板吊起,調換門框上橡膠密封圈即可,具有方便快捷的特點
鑄鐵圓閘門設計要素簡介
設計鑄鐵圓閘門有先后的步驟,我公司的鑄鐵圓閘門設計人員會對客戶提供的資料進行分析和鑄鐵圓閘門結構作一個***合適的建議,在設計中小型鑄鐵圓閘門時,我們會對建筑物的適用工況和運行特點及其具體布置等進行了解。設計鑄鐵圓閘門要素指對閘門的荷載和運行條件進行研究分析,在鑄鐵圓閘門上下游不同水位工況的組合使用中,有時僅有上游一面的單向水頭,有時兼有上下游兩面的雙向水頭,有時候還需要考慮到工況波浪壓力和泥沙壓力等其它荷載,并且我們會根據鑄鐵圓閘門的運行條件,在哪些水頭情況下只擋水而不開啟,在哪些水頭情況下需要進行啟閉,從而計算啟閉力和確定選用的啟閉機噸位,鑄鐵圓閘門的啟閉臺、檢修橫橋和掛勾尺寸和產品吊點數量等也是不容忽視的。在鑄鐵圓閘門結構選擇時,常需要預估閘門的總重量,以進行鋼材和鑄鐵圓閘門造價的估算。
鑄鐵圓閘門主要作用
鑄鐵圓閘門是水利工程中和水工建筑物的重要組成部分之一,它可以根據需要來封閉建筑物的孔口,也可全部或局部開啟孔口,用于調節上下游水位和流量,從而獲得防洪水利項目、灌溉水利項目、供水水利項目、發電水利項目、通航水利項目等效益,還可用于排除漂浮物、泥沙、冰塊等作用,或者為相關建筑物和設備的檢修提供了必要條件。鑄鐵圓閘門一般設置安裝在取水輸水建筑物的進、出水口等咽喉要道,通過鑄鐵圓閘門可靠地啟閉來發揮它們的功能與效益及維護建筑物的安全。

產品型號:ZMQY,SYZ
產品規格:DN200-DN3000
結構形式:明桿式、雙向承壓式
安裝形式:墻靠式、法蘭式
驅動方式:手輪式、手搖式、手電兩用啟閉機
適用介質:污水、海水、清水
產品用途:本產品廣泛用于城市給水排水、冶金、石油、化工、灌溉,電力、紡織等行業水處理構筑物上,以實現流量和液面水位的控制是給排水和污水處理的重要設備。主要安裝于管道口和交匯窟井,沉沙池、沉淀池、引水渠、泵站進水口等處。
產品結構:
鑄鐵鑲銅圓閘門主要由閘座、閘板、鑲銅密封件、調節楔塊,以及提升部分組成,其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便,其結構型式有方形、矩形、圓形、啟閉形式可手動亦可電動
 主要零部件材質:
零部件名稱 材質 材質標準
閘板 灰鑄鐵、球鐵、不銹鋼 GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84
門框 灰鑄鐵、球鐵、不銹鋼
導軌 灰鑄鐵、球鐵、不銹鋼
密封面 錫青銅 丁腈橡膠 GB1176-87 或GB12225-89
楔塊 錫青銅、丁腈橡膠
傳動螺桿 不銹鋼 GB1220-84
吊塊螺母 鋁鐵青銅ZCuA110Fe3 GB1176-87
緊固件 0Cr17Ni12Mo2、0Cr18Ni9Ti GB1220-84
鑄鐵鑲銅圓閘門外形連接尺寸:
型號 通徑DN A A1 B B1 C D1 E H b φd 4-φd1
ZMY-300 300 407 300 150 75 200 320 44 562 20 16 4-φ22
ZMY-400 400 524 400 206 122 256 420 51 750 25 20 4-φ25
ZMY-500 500 644 500 236 135 312 520 60 870 25 20 4-φ25
ZMY-600 600 764 600 255 152 368 620 60 983 25 20 4-φ26
ZMY-700 700 884 700 280 158 430 724 74 1262 30 25 4-φ28
ZMY-800 800 984 800 280 158 478 824 74 1392 30 25 4-φ28
ZMY-900 900 1105 900 340 170 525 928 105 1750 30 25 4-φ32
ZMY-1000 1000 1205 1000 370 190 590 1030 110 1828 35 30 4-φ32
ZMY-1200 1200 1425 1200 405 220 695 1232 115 2182 35 30 4-φ32
ZMY-1500 1500 1766 1500 425 225 840 1536 115 2933 80 30 4-φ32

ZMY 鑄鐵鑲銅圓閘門 河北鑄鐵鑲銅圓閘門

ZMY河北鑄鐵鑲銅圓閘門是以鑄鐵為原料制作的一種止水閘門,它具有很強的耐腐蝕性能,止水密封好,安裝簡單,使用壽命廠等特點。PGZ整體和組裝式鑄鐵閘門是我公司的主導產品,它采用機械加工面直接止水,止水。閘門結構合理,便于安裝,操作簡便,靈活,易于管

閘門是水利水電工程中各種渠道上的控制性設備,廣泛應用于中小型水利水電、市政給排水工程、水產養殖、農田灌溉等水利工程。它是用于開啟控制水位,調節流量的作用。

鑄鐵閘門一般來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。按結構形式分為:PGZ整體式和組合式兩種。閘門在啟閉機的作用(手動和電動)下,使閘板在閘框的止水面上下滑動,完成開放和關閉的過水孔口,閉緊止水銷可使止水面有效貼合,以中水效果,實現良好的止水目的。每米長度的滲水量不超過0.03升/秒。

1、ZMY河北鑄鐵鑲銅圓閘門安裝與調整:

1、在閘門安裝前,檢查各部連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應以加固。

2、檢查主立框與附框、主立框與橫框、閘板與閘框連接的止水面是否有錯位,如有錯位則松動聯結螺栓將止水面調整在同一平面內。采用需要整體安裝,嚴禁拆開安裝。

3、安裝調整,閘門的一期工程基礎布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位,穿好各調整螺栓并擰緊,找好閘門前后、左右的正確位置,找直找平,用拉線加以固定,然后調整螺栓與工程鋼筋焊接,再用塞尺檢測確保各止水面的間隙在0.3mm以下,*可進行二期澆注。

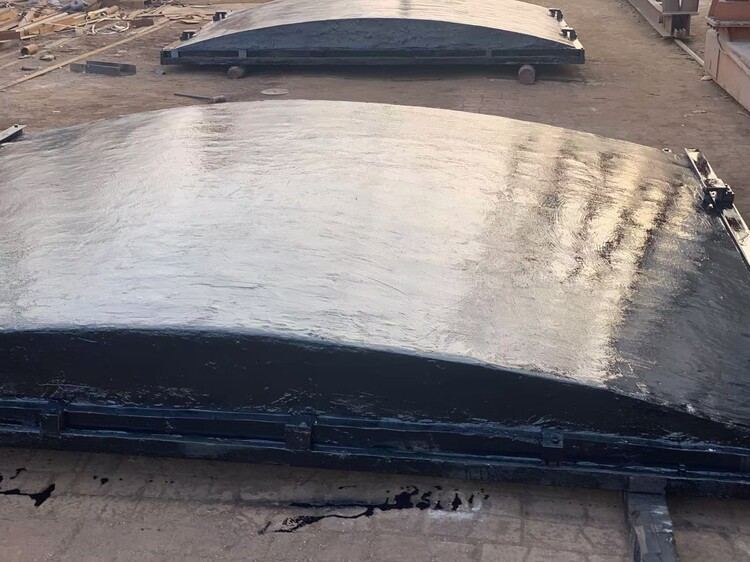

2、關于鑄鐵拱形閘門的檢測方法:

1、閘門應按圖示位置安裝、閘板設于迎水面。2、閘板壓向門框允許*壓力0.1MPa。

3、閘板壓離門框允許*壓力0.02MPa。4、密封工作部位滲漏量不太于1.24L/min.m。

3、鑄鐵閘門的日常使用與養護

1、在啟閉時應注意閘板的上、下極限位置,以免損壞閘門或啟閉機。如果在啟閉機過程中如有異常情況應立即停止使用并及時檢查處理。

2、在使用中應進行機器部件進行防銹處理,并定期在止水面上抹黃油,以啟閉時閘板與閘框的止水結合面光滑。閘門關閉時在距底面100mm處,將閘門暫停1分鐘,利用門底激流沖底槽內的雜物后再將閘門關閉.
