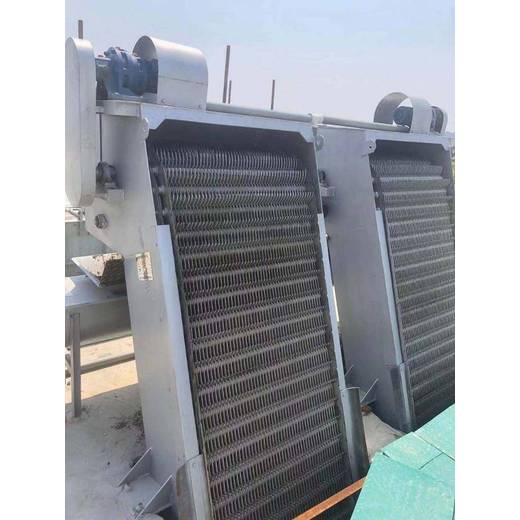

回轉式雨水格柵包括機架、驅動變速系統、傳動導輪、支承輪以及繞其轉動的封閉式回轉牽引鏈，齒耙和柵條。在電機減速機的驅動下，回轉牽引鏈由下往上作回轉運動，當牽引鏈上的耙齒軸運轉到柵條的迎水面時，耙齒即插入柵條縫隙中由下往上作清撈動作，將柵條上所截留的雜物刮落耙中。由于齒耙設計成雙齒齒耙雙齒間成一夾角，這樣當一齒插入柵條縫隙中清撈時，另一齒則與其形成包圍之勢將固體雜物包圍住，不讓其脫漏，清除***且 。當齒耙運轉到機器上部時，雜物靠自重自行脫落容器中或輸送機上，把雜物送走,減速機采用常州星海減速機廠的產品。

河北 水利機械---同時在設計時考慮到：

1、雜物可能進入牽引鏈中，將牽引鏈卡死，故設計了封閉式牽引鏈。

2、 水下軸承組件采用不銹鋼材料，配以***鋼軸承，免去了水下部件的日常維修。

河北

水利機械---特點與使用條件

1、回轉式雨水格柵的柵條放置于耙齒牽引鏈的中間位置(其它機械格柵置于牽引鏈之下)，改變了耙齒在清撈過程中的運動方向(與其它格柵相反)，避免硬物帶入底部將齒耙及牽引鏈卡死。

2、本設備采用回轉式牽引鏈，其主要有鏈板、鏈銷和滾子組成。運行時由機架上的導軌作導向，滾子在導軌上作滾動運動，免去了鋼絲繩牽引式格柵除污機亂繩的煩惱。

3、本設備可以根據用戶需要任意調節設備運行間隔時間，實現周期性運轉，可以根據柵前柵后液位差自動控制，并且有手動控制功能，方便檢修。

4、為避免沖擊負荷對設備的破壞，在減速器輸出軸軸端的鏈上設計安裝了過載安全保護裝置。

總之回轉式雨水格柵具有自動化程度高、清撈效果好、動力消耗少、無噪音、***性好等優點，
