清徐附壁式渠道插板鋼閘門 插板式不銹鋼閘門600×600

定輪閘門結構:

?門葉結構:門葉結構是用來封閉和開啟孔口的活動擋水結構。由門葉承重結構、行走支承以及止水和吊具等組成。

?埋固構件:

⑴ 主輪或主滑道的軌道,簡稱主軌;

⑵側輪和反輪的軌道,簡稱側軌和反軌;

⑶止水埋件,頂止水埋件簡稱門楣,底止水埋件簡稱底坎;

⑷門槽護角、護面和底檻,用以保護混凝土不受漂浮物的撞擊、泥砂磨損和氣蝕剝落。

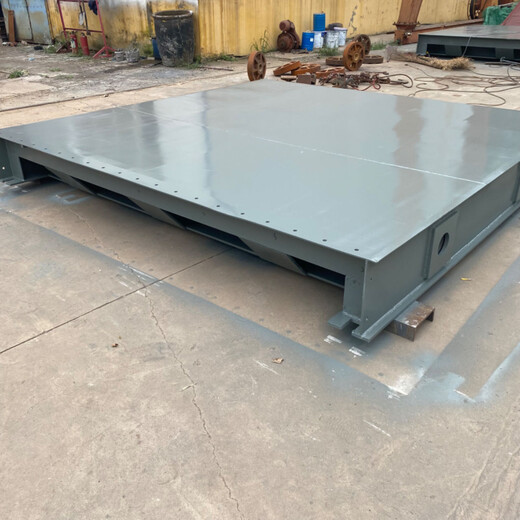

PGZ平面定輪鋼制閘門詳細說明:

1.規格1000--2000時為型鋼結構整體式,推薦選用單吊啟閉機;

2.規格3000--10000時為型鋼結構組裝式,推薦選用雙吊啟閉機;

3.根據用戶特殊要求,可把滾動支承改為滑動支承;

4.根據用戶特殊要求,可生產公司標準規格外異形型鋼閘門;

5.可根據用戶來圖樣,制造各種外異形型鋼閘門或?yàn)橛脩粼O(shè)計異形型鋼閘門圖樣;

6.根據用戶水利工程水頭高低配備啟閉機(啟閉力=水頭+閘門面積、重量+螺桿重量+摩擦、安全系數)。

PGZ恩施平面定輪鋼制閘門簡介:

??平面定輪閘門(PGZ)承受水頭較大,外形規格不受限制,廣泛適用于水電工程中作工作閘門、事故閘門、檢修閘門等。PGM平面滑動鋼閘門主要適用于水利、電力工程的一種水利水庫閘門,水庫閘門在工程中主要起到攔截水流的作用,以利于后續設備或其他設備的工作正常進行。PGZ平面定輪鋼制閘門由門葉框架,橡膠水封,鎖定梁,滑塊等組成,PGM平面滑動鋼閘門除了密封止水外,左右兩端沒有鎖定梁,當產品需要檢修時,可以將閘門支撐在閘槽上就可以進行檢修操作,滑塊采用含油尼龍,即耐腐蝕且摩擦系數為鋼制的三分之一。具有開關自如和密封性能好(每米長度的滲水量不超過0.03知/秒)和防腐性能強等特點。閘門可根據水頭增大可設置槽滑輪,定位輪,以減少磨擦阻力,方便提閉。

閘門結構組成部分

(1)按制作材料劃分。主要有木質閘門、木面板鋼構架閘門、鑄鐵閘門、鋼筋混凝土閘門以及鋼閘門。(2)按閘門門頂與水平面相對位置劃分。主要有露頂式閘門和潛沒式閘門。(3)按工作性質劃分。主要有工作閘門、事故閘門和檢修閘門。(4)按閘門啟閉方法劃分。主要有用機械操作啟閉的閘門和利用水位漲落時閘門所受水壓力的變化控制啟閉的水力自動閘門。(5)按門葉不同的支承形式劃分。主要由定輪支承閘門、鉸支承閘門、滑道支承的閘門、鏈輪閘門、串輥閘門、圓輥閘門等。

結構組成

閘門主要由三部分組成:

①主體活動部分,用以封閉或開放孔口,通稱閘門,亦稱門葉;

②埋固部分;

③啟閉設備。

活動部分包括面板梁系等稱重結構、支承行走部件、導向及止水裝置和吊耳等。埋件部分包括主軌、導軌、鉸座、門楣、底檻、止水座等,它們埋設在孔口周邊,用錨筋與水工建筑物的混凝土牢固連接,分別形成與門葉上支承行走部件及止水面,以便將門葉結構所承受的水壓力等荷載傳遞給水工建筑物,并獲得良好的閘門止水性能。啟閉機械與門葉吊耳連接,以操作控制活動部分的位置,但也有少數閘門借助水力自動控制操作啟閉。

形式選擇

進行閘門形式選擇時,需要根據閘門工作性質、設置位置、運行條件閘孔跨度、啟閉力和工程造價等,結合閘門的特點,參照已有的運行實踐經驗,通過技術經濟比較確定。其中平面閘門和弧形閘門是***常采用的門形。大、中型露頂式和潛沒式的工作閘門大多采用弧形閘門,高水頭深孔工作閘門尤為常用弧形閘門。當用作事故閘門和檢修閘門時,大多采用平面閘門。工作閘門前常設置檢修閘門和事故閘門。對高水頭泄水工作閘門由于經常作動水操作或局部開啟,應設法減少閘門振動和空蝕現象,改善閘門水力條件,按不同的部件考慮動力的影響,并對門體的剛度和動力特征進行分析研究。對門葉和埋件的制造、安裝精度都應嚴格控制,當門槽邊界流態復雜或體形特殊時,除需參考已有運行的成功試驗,還應通過水工模型試驗解決可能發生的振動、空蝕問題,以選定合適的門槽體形。

鋼閘門通常是用來開啟、關閉局部水工建筑物中過水口的活動結構。它能夠起到調節流量、控制水位,運送船只的效果。

鋼閘門類型

按工作性質可分為

1.施工閘門:封閉施工導流口的鋼閘門

2.工作閘門:調節導流口流量

3.事故閘門:在上下游發生事故時可啟閉的鋼閘門

4.檢修閘門:于檢修設備時閉合擋水的鋼閘門

按閘門孔位置可分為

1.露頂閘門:頂部露出水面

2.潛孔閘門:頂部沒入水面以下

按門葉形狀分類

1.平面鋼閘門

2.弧形鋼閘門

3.人字形鋼閘門

鋼閘門的組成

1.平面型門葉鋼閘門:擋水面板為平面的一類鋼閘門

2.弧形鋼閘門:擋水面板為弧形的一類鋼閘門

閘門主要由三部分組成:
①主體活動部分,用以封閉或開放孔口,通稱閘門,亦稱門葉;
②埋固部分;
③起閉設備。
閘門是堅固的柵欄,位在城門的信道上,必要時可以落下以堵住門口。城堡的城門是一個有內部空間的門房,乃防衛城堡的堅固據點。人們可以透過一條隧道從城門的信道到達門房。在隧道的中間或兩端,會有一層或多層的閘門。滾動的機械作用可在門房的上方吊起或落下閘門做扎實的防護。閘門本身通常為沉重的木制或鐵制欄柵,防衛者和攻城者則在閘門的兩邊射擊或刺戳。

鋼制閘門安裝使用說明:

一、 適用范圍  主要用于城市給水排水﹑化工防洪﹑水利等水工構建物﹑出水口﹑作流道切換或截?cái)嗨髦?。可廣泛用于自來水廠﹑污水處理廠﹑城市雨污水泵站﹑水利防汛等行業。

二、性能及結構

1﹑閘門的設計﹑制造﹑安裝﹑檢驗驗收等符合DL/T5019-94標準的規定。

2﹑形式:洞口式閘門

3﹑結構:設備主要由手電兩用啟閉機﹑螺桿﹑門框﹑門體﹑止水橡膠﹑吊耳及銷軸等部件組成。密封性能良好,久用磨損后可通過螺旋來更換密封裝置保持正常工作。具有結構合理﹑密封性好﹑安裝﹑調試﹑使用﹑維護方便﹑性能可靠等特點。閘門的門板﹑門框系采用不銹鋼,適用于污水腐蝕環境。

4﹑工作場所:室外

5﹑安裝形式:洞口式

三、使用與維護

1﹑在通常情況下,各種閘門與本廠生產的各種啟閉機配套使用。啟閉機及電動頭使用維護詳見閥門電動裝置說明書。

2﹑使用手動閘門時啟閉機用力要均勻,不要在起升或關閉時用力過猛,以免損傷定位裝置。

3﹑手動時不可進行電動操作,電機驅動時手輪不可旋轉,所有結合面的密封處無滲漏。

4﹑由電動變?yōu)槭謩?dòng)時,即用人工切換手柄向手動方向推動,當推動到一定位置時中間離合器脫離渦輪與手動軸爪呲合成為手動狀態;手動變?yōu)殡妱?dòng)時為自動切換。要求在半啟閉狀態下工作,可由操作人員根據經驗選擇電動或手動。

5﹑要求對啟閉機齒輪﹑軸承﹑絲桿等部件每季度加注潤滑油一次。

鋼制閘門是給排水工程、水利、水電工程中常用的攔水、止水設備,由門框、閘板、密封圈及可調式鍥型壓塊等部件組成。鋼制閘門久用磨損后,其密封面可通過鍥型壓塊的調整來正常工作。鋼制閘門以 鋼板為基材,采用橡膠止水、防腐方式為表面進行噴沙除銹及熱噴鋅,鋼制閘門具有結構合理堅固、耐磨耐蝕性強、性能可靠;安裝、調整、使用、維護方便等特點。 耐久性:輕鋼結構全部采用冷彎薄壁鋼構件體系組成,鋼骨采用超級防腐高強冷軋鍍鋅板制造,有效避免鋼板在施工和使用過程中的銹蝕的影響,增加了輕鋼構件的使用壽命。結構壽命可達30年。
