GSHZ型回轉式格柵除污機
GSHZ型回轉式格柵除污機為鏈傳動耙齒回轉式機械格柵除污機，適用于污水和雨水泵站及污水處理廠, 攔截和去除污水中較大雜質、漂浮物和懸浮物，減輕后續工序負荷。
GSHZ型回轉式格柵除污機構造及工作過程

    回轉式格柵除污機是由若干耙齒裝配在回轉鏈上，隨著鏈條做回轉運動，將柵前攔截的污物帶出水面，并隨著鏈條的回轉運動將污物自卸到格柵后的輸送機中，液體則通過耙齒間形成的柵隙流過去， 整個工作狀態連續進行。
GSHZ型回轉式格柵除污機工作原理
GSHZ型回轉式格柵除污機是由一種特的耙齒廠裝配成一組回轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動。
    耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。
    按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以***水流暢通流過。整個工作過程是連續的，也可以是間歇的。
GSHZ型回轉式格柵除污機產品特點
 GSHZ型回轉式格柵除污機的優點是自動化程度高、分離效***、動力消耗小、無噪音、耐腐蝕性能好，在無 人看管的情況下可***連續穩定工作，設置了過載安全保護裝置，在設備發生故障時，會產生聲光報警并自動停機，可以避免設備超負荷工作。
    GSHZ型回轉式格柵除污機可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。
    由于 GSHZ型回轉式格柵除污機結構設計合理，在設備工作時，自身具有很強的自凈能力，不會發生堵塞現象，所以日常維修工作量很少。
1、粗、細格柵合為一體，節省設備投資，減少一臺格柵井的占地面積。
2、粗、細格柵一體機可滿足過濾精度的更高要求（小柵隙可達3mm）。
3、具有自卸渣功能。
3、采用軸裝式減速機，傳動機構緊湊。
4、采用電機過載保護裝置，***。
5、操作簡單、故障率底、使用壽命長。

6、結構簡單、安裝維護方便。
7、自動化程度高，能實現遠程監控。

  回轉式細格柵除污機是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理設備，可廣泛地應用于城市污水處理。自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是目前我國進的固液篩分設備之一，。

  回轉式細格柵除污機是由一種特的耙齒裝配成一組回轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動，將漂浮在水面上的浮渣打撈，耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。
  按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以***水流暢通流過。整個工作過程是連續的，也可以是間歇的。
[收起]

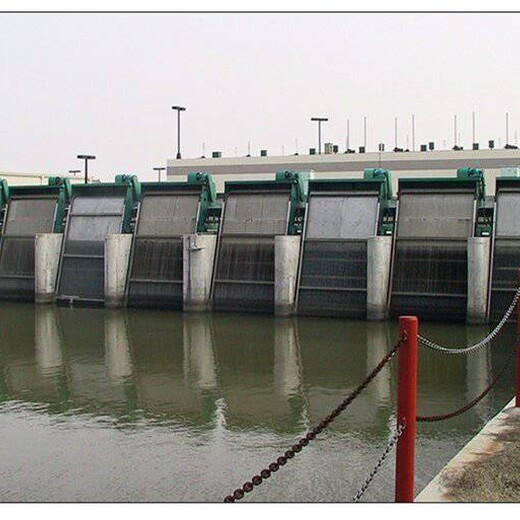

回轉式格柵除污機廣泛應用于城市污水處理廠、自來水廠、泵站、電廠進水口，連續自動攔截并清除水中的飄浮物，***下道工序的正常運行也可用作紡織，印染，屠宰，皮革，造紙，釀酒，制糖，和食品等行業中的固液分離。
 回轉式格柵除污機用途：
      回轉式格柵除污機（又稱“固液分離器”）廣泛應用于城市污水處理廠、自來水廠、泵站、電廠進水口，連續自動攔截并清除水中的漂浮物，***下道工序的正常運行；也可用作紡織、印染、屠宰、皮革、造紙、釀酒、制糖和食品等行業中的固液分離。
二、   該設備是由ABS工程塑料、尼龍或不銹鋼制成的特殊形耙齒，按一定的排列次序裝配在耙齒軸上形成封閉式耙齒鏈，其下部安裝在進渠水體中。當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自下而上運動，并攜帶固體雜物從液體中分離出來，流體則通過耙齒的柵隙流過去，整個工作狀態連續進行。

      由于耙齒的特殊結構形狀使耙齒鏈攜帶雜物到達上端轉向運動時，前、后排耙齒之間產生相對自清運動，促使雜物依靠重力脫落。
     注：設備后面可設置旋轉的清污刷，進一步除凈滯留在耙齒污物，如需要配置清污刷，定貨時需注明。
電氣控制常規為手動控制。
    電控可帶PLC接口；可與其它設備聯動；可進行時間控制；可進行液位控制，在停機時段如格柵意外堵塞，使柵前水位達設定的事故高水位時，除污機可立即開動而不受周期的限制；可進行液位差控制，在停機時段如格柵意外堵塞，使柵前后水位差達設定值時，除污機可立即工作。用戶需要時應在定貨時注明。
三、特點：
      該設備的優點是自動化程度高、分離效***、動力消耗小、無噪音、耐腐蝕性能好，在無人看管的情況下可***連續穩定工作，設置了過載安全保護裝置，在設備發生故障時，會自動停機，可以避免設備超負荷工作。
      本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。
     由于該設備結構設計合理，在設備工作時， 自身具有很強的自凈能力，不會發生堵塞現象， 所以日常維修工作量很少。
 1．設備和耙齒規格
     設備規格按機寬尺寸分HF300-3600型。機寬超過1800mm，則做成并聯機。耙齒柵隙分為1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各種規格，選型由過水量、提升高度、固液分離總量和所分離物質的形狀、顆粒大小來選擇，同時選配不同的材質。
 2．設備長短規格

     設備標準溝深為1535mm，可根據用戶需要及使用實際情況任意加長。特殊規格另行設計。
注：并聯機的過水流量按以上型號乘2即得。如GF2000型固液分離機為兩臺GF1000型并聯，其柵隙為10mm，則過水流量為：42200－－84400m?/d。

   訂貨說明：
    1． 訂貨時技術參數表中右上角帶*的參數應注明；
    2． 應注明設備的主體材質（全碳鋼或全不銹鋼或部分不銹鋼）；
    3． 耙齒材質有ABS、尼龍、不銹鋼，訂貨時應注明；
    4．  介質溫度≤60℃，特殊水質應注明。
    5.   不注明所配電控箱為常規控制，如有特殊要求應另行注明.
