鑄鐵閘門

一、 使用范圍

鑄鐵閘門,是用來關閉和開啟水利工程過水孔口的活動結構。閘門的作用是按需要全部或局部的關閉和開啟過水孔口,以調節上、下游水位,泄放流量。廣泛用于農田灌溉、水產養殖、農業經濟開發區、污水處理、水利發電站、水庫、河流(水閘、堤壩、涵洞、管道)、是防洪、抗旱、蓄水、發電、通航、過木及排除泥沙、冰塊和其它漂浮物等進水、退水工程的設備、山區、平原有、無電地區均可使用。

鑄鐵閘門,由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、標準件等部件組成。

二、 工作原理

鑄鐵閘門,在啟閉機升降的作用下,使閘板在閘框滑道內上、下滑動,能部分或全部的開啟和關閉過水孔口。在水柱的壓力下,強迫閘門向下游位移,緊靠在閘框止水面上,***止水效果良好,達到調節流量和控制水位的目的。

三、 安裝調整

鑄鐵閘門,安裝***定要檢查閘門的外型尺寸和預留二期澆筑水泥結構基礎布置孔口,是否相符,基礎布置孔口四周尺寸大于閘門外型四周尺寸20厘米為宜。

1、 閘門安裝前,確定水流方向,然后校正閘門底橫框上平面的正確高度位置,閘門底橫框上平面河底(或渠底)平面0.5米為宜,以防水流的沖激,把石頭、泥沙、雜木等漂浮物沖進閘門底橫框槽內,造成閘門不能下降到相應位置,影響止水效果。

2、 閘門安裝前,檢查各部位的連接螺栓是否在運輸和裝卸中造成松動,若有松動,應用板手擰緊。

3、 再檢查,兩邊立閘框和上、下橫閘框連接處的四周止水平面是否錯位,若有錯位,應用扳手松動連接處螺栓,將四周止水面調整在同一水平面內,再擰緊。

4、閘門在組裝時,為了使閘板和閘框止水摩擦面貼合的更緊,安裝后減小間隙,閘門在上下橫框上安裝了壓板卡鐵,兩邊立閘框的斜鐵上增加了頂絲,注意在間隙調整好后,將卡鐵和頂絲拆除后,才不會影響閘門啟閉。5、閘門安裝時,應整體就位安裝,禁止閘板、閘框分開安裝,以防閘框彎曲變形,影響止水效果和啟閉。

6、閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后,一定要***兩邊立閘框用長水平尺緊靠在鉛垂線上,上下橫閘框用長水平尺靠緊在水平線上,閘門整體吊裝就位后,調

整好前后、左右、上下的正確位置,然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面處的間隙,同時對間隙大于0.2mm處,用高強度螺栓進行調整,要確保各止水面的間隙在0.2mm以下。再將閘門背水面兩邊立閘框用型鋼或木桿支撐緊,以防水泥澆筑時擠壓,造成兩邊立閘框彎曲變形,影響閘板在閘框滑道內上、下滑動。確認無誤后***后可進行二期澆筑水泥。

7、閘門二期澆筑水泥后,要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢,防止水泥漿凝固后,影響閘門啟閉。

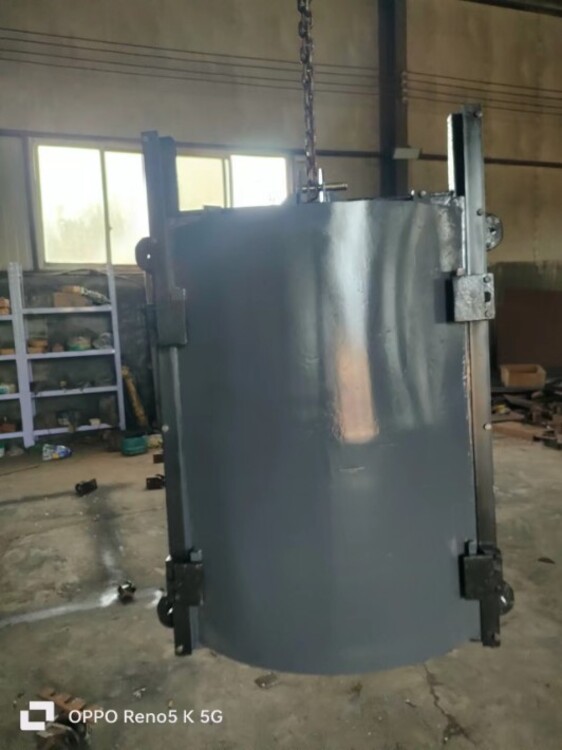

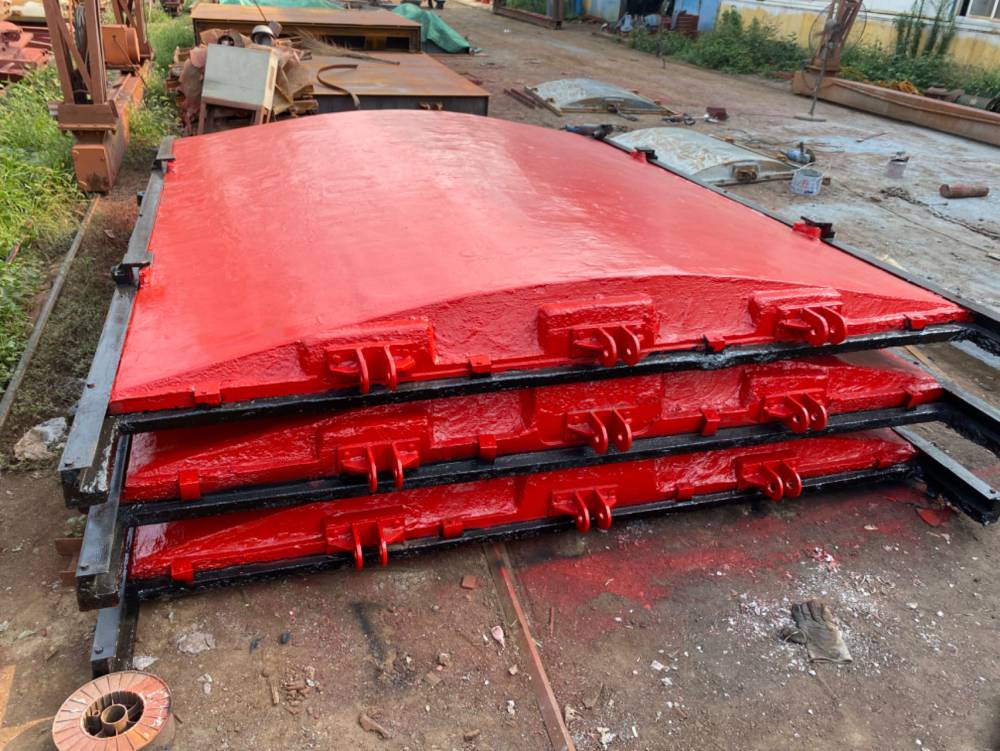

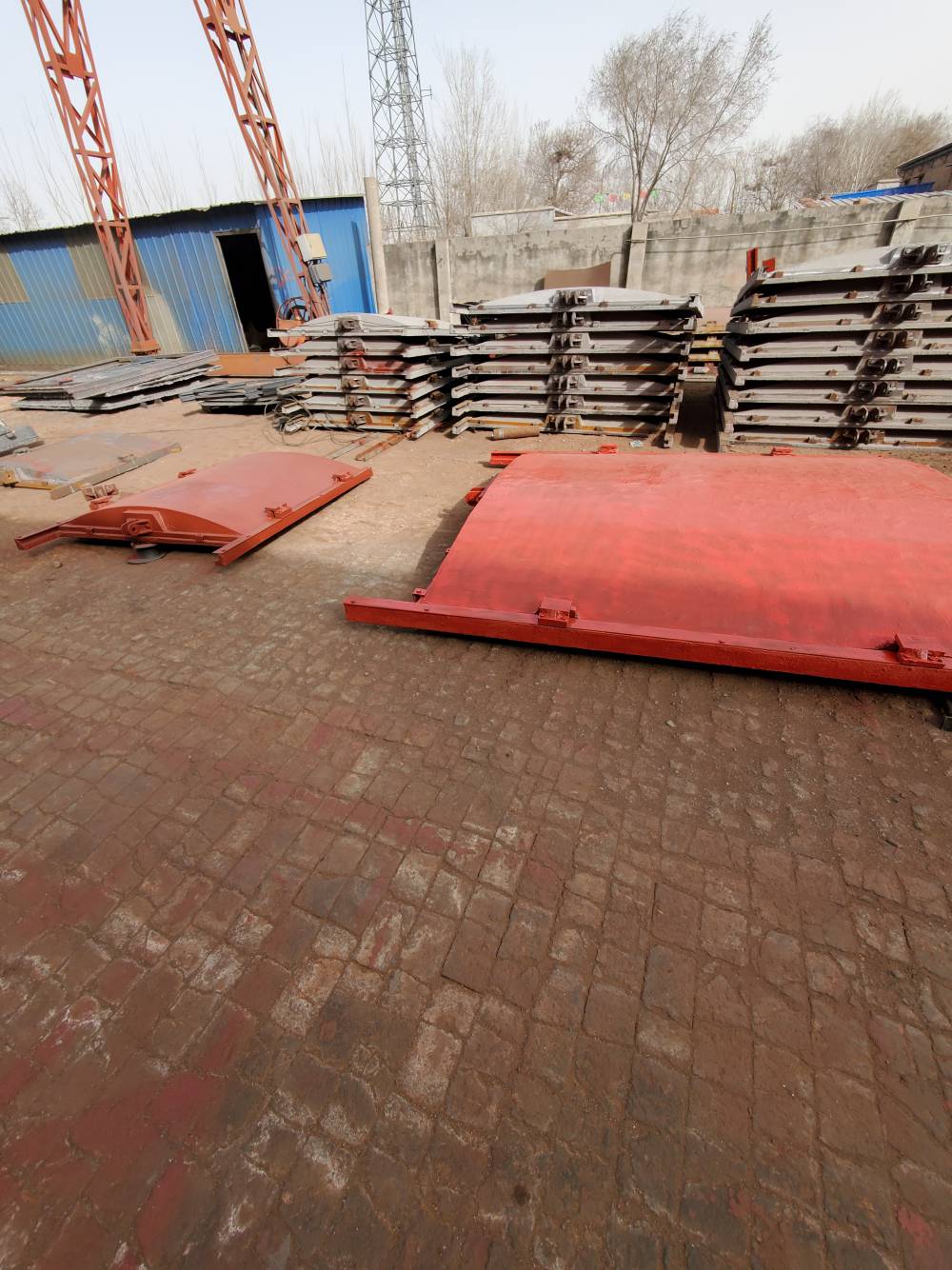

 弧形鑄鐵閘門 鑄鐵閘門是一種小型平板閘門,廣泛使用于取水輸水、市政建設,給水排水、農田灌溉等工程中,通常設置在渠道、涵管的進水口,用作工作閘門調節流量、控制水位,或用作檢修閘門關閉孔口擋水。
鑄鐵閘門有方形、圓形兩種。鑄鐵閘門一般由門葉和門框兩部分組成,門體和門框的材料為鑄鐵,一般整體鑄造、整體加工。
門體一般采用面板與加強肋的結構,面板可做平面或拱形。門體一般整體鑄造和機加工,但尺寸較大的可采用分塊組成式。門體上一般采用整體式金屬止水,兼作支承滑塊,金屬止水用同材料制作的沉頭螺釘緊固在門體上,螺釘頭部與止水工作面一起精加工,一些尺寸較大的也可“P”形橡皮止水。
門框為鑄鐵閘門與基礎之間的連接構件,相當于平面鋼閘門的埋高部分。門框包括下部門框和上部導軌兩部分。下部門框一般整體鑄造加工,導軌可用螺栓(螺釘)與門框相接,或與下部門框整體鑄造,在門體開啟到位置時,導軌的***應門體的水平中心線。
