翻板閘門允許門頂溢流, 門頂設有破水器,以避免局部開啟運行時因門頂溢流及啟閉操作時造成門后負壓。底軸作為門葉縱向懸臂梁的固端和閘門啟閉驅動軸是本水閘***重要的構件之一。限度地避免土建結構變形和變位對底軸運行的影響,使底軸受力狀態明確,設計將底軸主體在孔口中心線處一分為二,再采用波紋管加滑動止水襯套的柔性連接形式將左右兩段底軸連接起來。 底軸驅動翻板閘門 適用范圍:鋪設在河道上,用于改善河道綜合環境、蓄水發電或形工瀑布等景觀效果。 優勢對比:現有的翻板閘門,結構復雜,土建投資大,施工難度高。

不帶支臂的下臥式翻板閘門工作原理同帶支臂的下臥式翻板閘門,不同的是液壓啟閉機直接同閘門頂部的吊耳相連,該閘門適用于低水頭小孔口水閘。該閘門經濟***。投資少,僅為常規閘門的60%左右;施工簡易,工期短,維護 保養方便。它既降低了防洪水位、減少淹沒損失,又提高了水頭及調控能力,切實 增加經濟效益。

液壓升降壩,是一種用于降壩行洪的建筑。

鐵嶺底軸臥倒式鋼壩閘門 底橫軸旋轉閘門&鋼壩設計圖紙

產品介紹:

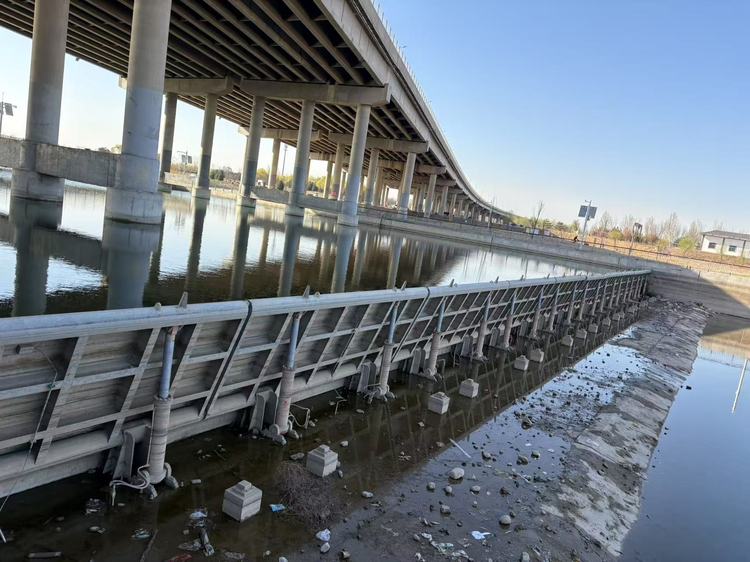

GBZ鋼壩閘門式是以底軸為懸臂梁的固定端。門體、門葉設計成縱向懸臂結構,在河道外側設有啟閉機室,由液壓啟閉機驅動底軸旋轉實現鋼壩閘門立起和臥倒的動作。從而實現調蓄水位的功能。

鋼壩閘門產品特點:

1、結構簡單,性能可靠。

2、過流平衡,壯觀,特別適合景觀區使用。
3、配套集成液壓啟閉機操作簡單,噪音低。

4、單扇門可達100米寬度。

5、同等規模下土建及設備投資省,維護簡單。

6、運行能耗低,使用壽命長。

 鋼壩學術名稱是底軸驅動翻板閘門,早在2008年7月29日,中國電機工程學會和中國水力發電工程學會在杭州共同組織召開了“大跨度底軸驅動翻板閘門技術研究和應用”項目的技術鑒定會。鑒定主任委員由水電水利規劃設計總院龔建新教授級高工擔任,水利水電規劃設計總院王英人教授級高工擔任副主任委員,參與鑒定工作的有趙輔鑫、吳小寧、羅文強、趙勇平、鐵漢、劉旭輝、張步新、吳一紅、鄭源等有關 。
