一、基本介紹

       堆垛機伸縮叉是一種物料搬運或移載機構，簡稱：伸縮叉，又名：堆垛機伸縮貨叉、雙向伸縮貨叉（雙向伸縮叉）、堆垛機移載貨叉（堆垛機移載叉）等，常配合堆垛機（或提升機構）同時使用，可輕松將物料從一側移載至另一側（或?qū)⑽锪纤腿肽繕?biāo)位置），它具有準確的限位（或定位）功能、靈活的雙向伸縮（移載）功能、精jing準的識別功能，廣泛應用于立體庫、智能倉儲系統中!

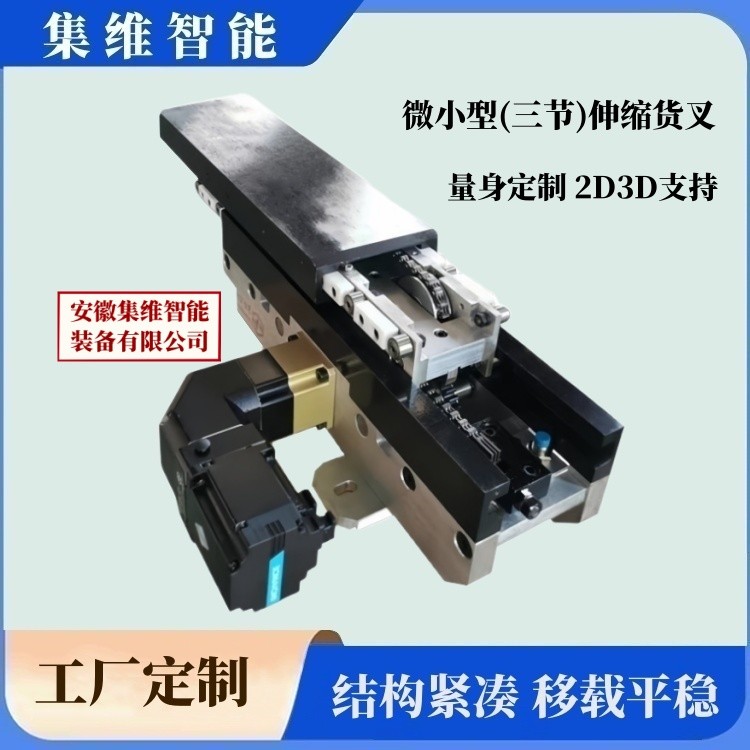

↑上圖：集維智能/AHJW系列-微小型- 堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-輕小型（小板式）-堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-輕型小板式- 輕質鋁合金 -堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-輕型小板式-316L級不銹鋼材料（小載面）-堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-輕型小板式-316L級不銹鋼材料（寬載面）-堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-輕載小板式（拖鏈?zhǔn)剑?堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-輕載小板式（加厚防滑墊）-堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-大板式（窄體寬載面）-堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-大板式（寬體寬載面）-堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-大板式（寬體寬載面）-同步帶傳動-堆垛機伸縮叉_案例圖

-

       二、結構設計

       堆垛機伸縮叉一般采用三節伸縮設計，所以也稱三節伸縮叉，也就是所謂的：?jiǎn)紊煳唤Y(jié)構或單深位結構，即一節固定叉體、兩節可伸縮叉體，再輔以導向滾輪(凸輪、軸承)、導向滑塊、齒輪齒條(或鏈輪鏈條、或同步帶)、限位開關(行程開關)、中位開關(接近開關)、扭力限制器、電機、減速機、編碼器、驅動器、聯軸器等部件構成的一個完整的伸縮或移載機構！

       也可根據實際使用要求采用四節伸縮結構，也就是常說的：雙伸位結構或雙深位結構，即一節固定叉體、三節可伸縮或可移動叉體，使貨叉的行程更大、移載距離更遠！

       堆垛機伸縮叉既能單組叉臂立運行，也可以兩組或兩組以上叉臂組合運行或同步運行，單組叉臂立運行的簡稱：?jiǎn)沃甘剑ɑ騿瘟小伪郏?，主要用于體積小質量輕的物料移載；而兩組叉臂組合運行的則稱之為：雙指式（或雙列、雙臂），常用于體積較大、質量較重的物料的移載；兩組以上叉臂同步運行的則稱之為：多叉聯動式，主要用于體積超大、超長，質量超載的物料的移載！

↑上圖：集維智能/AHJW系列-雙指式（雙列）-R角上叉面板-堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-雙指式（雙列）- 直角上叉面板-堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-雙指式（雙列）- 不銹鋼 -堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-雙指式（雙列）-窄載面或小載面-堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-雙指式（雙列）-（純齒輪傳動）-堆垛機伸縮叉_案例圖

-

       三、工作原理

       堆垛機伸縮叉的下叉體(固定叉體)直接安裝在載貨臺或工作臺上，中叉體在齒輪齒條和鏈輪鏈條的驅動下，向外移動大約自身長度的一半(約60%左右)，上叉體(前叉體)再?gòu)闹虚g叉體的中點向外延伸！注：如果是四節伸縮結構，則就再増加一節可移動叉體，并繼續向外伸展或延伸，使上叉體的伸出距離的更遠！

       四、堆垛機伸縮叉的常用配置

       [1].叉體材料：42CrMo鍛打材料、輕質鋁合金、316L級不銹鋼等；

       [2].扭力極限器（扭力限制器）：Mikipulley，穩定的過載保護；

       [3].聯軸器：定制的傳動聯軸器，結構緊湊，角向補償能力強，傳動效能高；

       [4].軸銷檢測開關：IME12-04BNSZW2S（NPN NO）；

       [5].限位開關（行程開關）：D4MC-5020-N OMRON（NO+NC），準確的限位功能；

       [6].中位開關（感應開關）：IME12-04BNSZW2S SICK（NPN NO），良好的品質；

       [7].滾動軸承：IKO或KIS品牌軸承，負荷能力高、耐磨性能強!

       [8].齒輪齒條：量身定制的齒條齒輪，精度高，可達國標（GB）7級!

       [9].傳動鏈條輪：桂盟鏈條，其特點是：耐磨、耐高溫、延展性低、受力后不會伸長，使用壽命長，可適用于大規模、長時間、頻繁的使用；

       [10].導向滑塊：采用UPE分子材料，導向性能好，同時具備良好的耐磨性能!

       [11].編碼器：采用CMV582M-00022 TR（帝爾）品牌，或 8.F5868.12CN.C122 kubler（庫伯勒）品牌編碼器，信號轉換檢測速度快，定位準確，抗擾性能強!

       [12].動力配置（含減速機）：可搭載異步變頻電機，或采用臺達、三菱、西門子、步科、精研、匯川、信捷、松下等品牌的伺服電機，也可根據用戶的使用習慣或愛好而進行配置!

↑上圖：集維智能/AHJW系列-單指式（雙伸位）單電機-堆垛機伸縮叉_案例圖

↑上圖：集維智能/AHJW系列-單指式（雙伸位）雙電機-堆垛機伸縮叉_案例圖

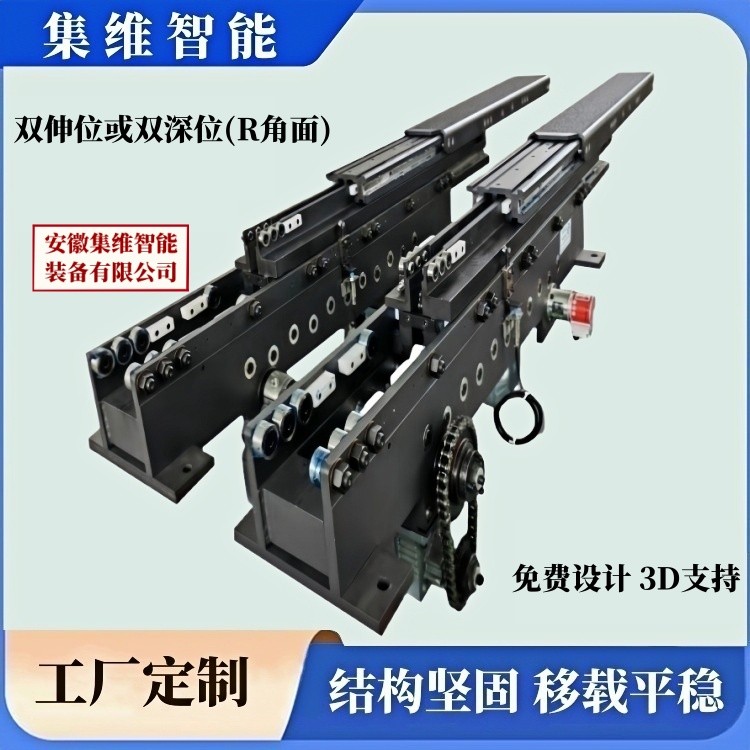

↑上圖：集維智能/AHJW系列-雙指式（雙伸位）-R角上叉面-堆垛機伸縮叉_案例圖R↑上圖：集維智能/AHJW系列-雙指式（雙伸位）-直角上叉面-堆垛機伸縮叉_案例圖

-
