一、三節伸縮叉基本簡介

    三節伸縮叉指的是由三節或三段叉體組成的貨叉，它是比較常見的一款類型，又名：三節伸縮貨叉、三節雙向伸縮叉（三節雙向伸縮貨叉）、三節移載叉（三節移載貨叉）、三節堆垛機貨叉等，它是一種自動化搬運工具，常用于智能倉儲系統中上，也大量應用于自動化生產線上，具有精jing準的定位功能，靈活的雙向伸縮功能，強大的載荷能力，可輕松叉取或移載任何目標物料，安全快捷、節能！

    二、三節伸縮叉的結構組織

    三節伸縮叉（三節伸縮貨叉）有多種款式與類型，如：輕載式、重載型、增程型、寬載面、窄載面（小載面）等，它采用三節伸縮結構，即三段叉體疊加在一起，再輔以導向滾輪、導向滑塊、齒輪齒條、鏈輪鏈條（或同步帶）、限位開關（行程開關）、中位開關（接近開關）、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮機構！

    三、三節伸縮叉的工作原理

    三節伸縮叉（三節伸縮貨叉）的下叉體是固定的，它直接安裝在載貨工作臺上，中叉體在齒輪齒條和鏈輪鏈條的驅動下，向外移動大約自身長度的一半，上叉體再?gòu)闹虚g叉體的中點繼續向外延伸，再配合堆垛機的升降，進行移載或存儲作業！

    它既可單組叉臂立運行，也可兩組或兩組以上叉臂組合運行或同步運行，單組叉臂立運行的簡稱：?jiǎn)瘟惺交騿沃甘?，用于體積小、質量輕的物料移載，而兩組叉臂組合運行的則稱之為：雙列式或雙指式，常用于體積大、質量重的物料移載或搬運！

    也可根據現場實際使用環境，采用相應的材料（如：高強度碳鋼材料、輕質鋁合金材料、316l級不銹鋼材料等），以滿足特殊環境的移載需求！

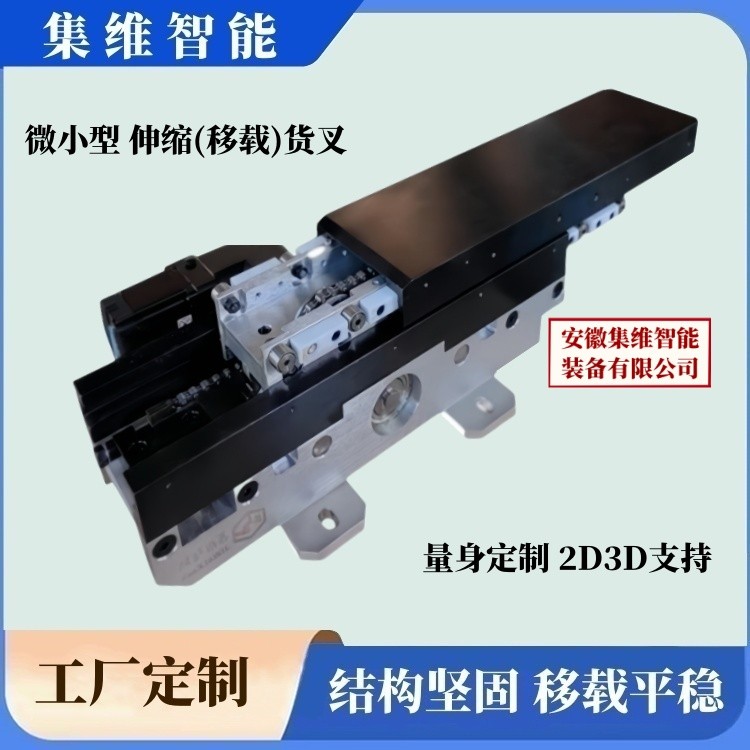

↑上圖：集維智能/AHJW系列- 微小型- 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列- 輕小型（小板式）- 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列- 輕小型（小板式）- 輕質鋁合金材料 - 三節伸縮叉 _ 案例圖

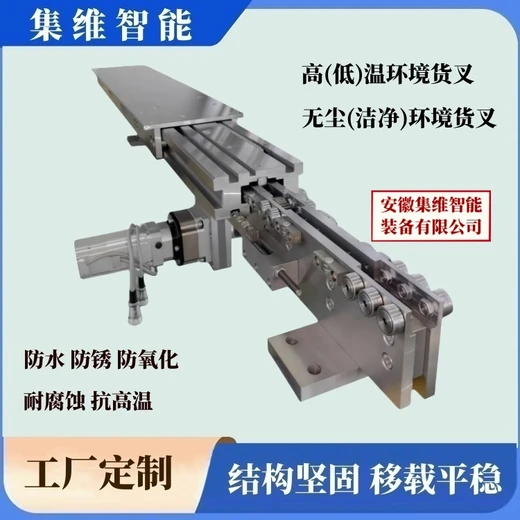

↑上圖：集維智能/AHJW系列- 輕小型（小板式）- 316L級不銹鋼材料 - 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列- 輕小型（小板式） - 316L級不銹鋼材料（窄載面） - 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列- 輕載小板式（增程型）- 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列- 輕載小板式（拖鏈?zhǔn)剑? 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列- 輕載小板式（加厚防滑墊）- 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列- 大板式（寬載面）- 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列- 大板式（寬體寬載面）- 三節伸縮叉 _ 案例圖

-

    四、三節伸縮叉常用參數

    [1].額定載荷：≤10000kg

    [2].負載上限：額定載荷+30%

    [3].行程余量：+50mm

    [4].空載速度：60m/min

    [5].滿載速度：30m/min

    [6].空載加速：1m/sx

    [7].滿載加速：0.5m/sx

    [8].輸出轉速：79rpm/min

    [9].定位精度：±2mm

    [10].制動電壓：24v/220v

    五、三節伸縮叉常用配置

    [1].叉體材料：42CrMo（二次鍛打）.

    [2].滾動軸承：IKO、KIS.

    [3].導向滑塊：UPE分子.

    [4].傳動鏈條：桂盟或同等類型鏈條，耐磨耐損、延展性低.

    [5].扭力限制器：采用Mikipulley品牌，穩定的過載保護.

    [6].中位開關（感應開關）：NBN4-12GM50-E2 P+F（PNP常開）.

    [7].限位開關（行程開關）：D4MC-5020-Nomron.

    [8].編碼器： 8.F5868.12CN.C122 kubler（庫伯勒）、或CMV582M-00022 TR（帝爾）.

    [9].動力配置：SEW變頻電機（或：臺達、三菱、西門子、步科、松下、匯川、精研等品牌伺服電機）.

↑上圖：集維智能/AHJW系列- 雙指式（雙列）- R角上叉面 - 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列- 雙指式（雙列）-直角上叉面 - 三節伸縮叉 _ 案例圖

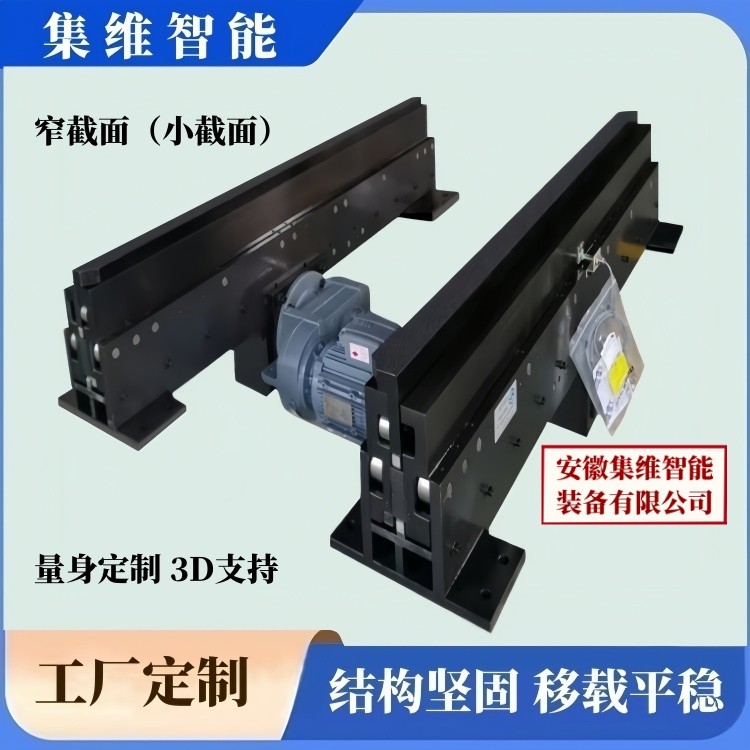

↑上圖：集維智能/AHJW系列- 雙指式（雙列）- 窄載面或小載面 - 三節伸縮叉 _ 案例圖

↑上圖：集維智能/AHJW系列- 雙指式（雙列）- 不銹鋼材料 - 三節伸縮叉 _ 案例圖

-

    五、三節伸縮叉的應用范圍

    三節伸縮叉廣泛應用于立體庫(智能倉儲)、物流配送轉運中心、自動化生產線、新能源鋰電池、高溫爐作業、冷庫作業等多個行業領域，如：汽車制造、食品生產、生活用品、電工電器、物流超市、橡膠輪胎、乘用車換電(重卡換電)等，因?yàn)槠涮厥獾臉?gòu)造性能，不僅可以在常溫下進行作業，也能在高溫或低溫下正常運行，具備全天候工作的性能！

    六、三節伸縮叉工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、設計、生產、銷售為一體的堆垛機伸縮貨叉生產制造企業，擁有完整的質量管理體系、豐富的設計經驗、雄厚的加工實力，完wan自主設計、自行生產，具備年生產1600多臺套各類伸縮貨叉（移載貨叉）的制造能力，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力,是業內較具規模的實體工廠！

↑上圖：集維智能/AHJW系列- 三節伸縮叉 _ 嚴格的檢測程序

↑上圖：集維智能/AHJW系列- 三節伸縮叉 _ 性能優勢

↑上圖：集維工廠 _ 企業資質

↑上圖：集維工廠 _ 企業外景
