一、三級伸縮叉基本簡介

    三級伸縮叉也稱：三節伸縮叉、三節移載叉（三級移載叉），又名：三級伸縮貨叉（三節伸縮貨叉）、三節移載貨叉（三級移載貨叉）、或三節雙向伸縮貨叉（三級雙向伸縮貨叉）等，它是一款精jing確搬運或移載工具，集精密機械、傳動技術、導向技術、控制技術、傳感技術于一體，具有高度的智能化和信息化，配合提升機構，能輕松將目標物料從一側移載至另一側，具有安全平穩、快捷、節能低耗之特點，廣泛應用于智能倉儲系統中或工業自動化生產線上！

    二、結構組織

    三級伸縮叉采用三節伸縮工作原理，即三節叉體疊加在一起，再輔以：導向滾輪、導向滑塊、齒輪齒條、鏈輪鏈條（或同步帶）、限位開關（行程開關）、中位開關（接近開關）、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮機構！

    在同樣的結構原理情況下，三級伸縮叉能根據現場實際使用情況，設計成多種不同的款式與類型，如：微小型、輕載式、中量型、重載式、增程型、寬載面、窄載面（或小載面）等，以滿足不同物料、不同環境的物料移載需求！

    三、運行原理

    三級伸縮叉的三節叉體中的下叉體是固定的，它直接安裝或固定在載貨工作臺上，中叉體在齒輪齒條和鏈輪鏈條的驅動下，向外移動大約自身長度的一半（一般不超過60%），上叉體再?gòu)闹虚g叉體的中點繼續向外延伸，再同步堆垛機（或提升機構）的升降，進行移載或存儲作業！

    三級伸縮叉既可單組叉臂獨立運行，也可兩組或兩組以上叉臂組合運行或同步運行，單組叉臂獨立運行的簡稱：?jiǎn)瘟惺交騿沃甘剑糜隗w積小、質量輕的物料移載，而兩組叉臂組合運行的則稱之為：雙列式或雙指式，常用于體積大、質量重的物料移載或搬運！

    也可根據現場實際使用環境，如：常溫環境下的智能倉儲，高溫爐、真空爐、冷庫冷鏈等作業的高低溫環境，以及用于醫藥、食品、電子等行業的全封閉的無塵環境等，而采用相對應的材料（如：高強度碳鋼材料、輕質鋁合金材料、316l級不銹鋼材料等），以滿足特殊環境的移載需求！

    四、性能特點

    [1].選材考究，采用42CrMo（二次鍛打材料）、或輕質鋁合金材料、或316L級不銹鋼材料等.

    [2].設計精細、結構簡潔，易于維護、保養方便.

    [3].結構堅固，具有強大的載荷能力（載荷能力≤30000kg的各種載荷量）.

    [4].重發定位精度高，精度達到±2mm（純齒輪傳動，精度可達到±0.5mm）.

    [5].穩定的檢測能力，可以實現實時數據傳輸和監控，了解貨物的位置和狀態；

    [6].運行速度快，具有移載平穩、運行流暢之特點，能夠輕松地將物料從一側移載至另一側.

    [7].具有安全的預警能力，如：防碰撞設置、過載保護、緊急制動等安全功能.

    [8].款式多樣，能滿足不同物料、不同環境的物料移載或搬運需求（如：高溫環境作業、低溫環境作業、無塵環境作業等）.

    五、應用場景

    三級伸縮叉廣泛應用于立體庫(智能倉儲)、物流配送轉運中心、自動化生產線、新能源等多個行業領域，如：汽車制造、食品生產、生活用品、電工電器、物流超市、橡膠輪胎、新能源換電（乘用車換電+重卡換電)、稀土鋰電、高溫爐作業、冷庫冷鏈作業等，能滿足多種不同類型物料的搬運或移載需求！

    六、工廠簡介

    安徽集維智能裝備有限公司（馬鞍山市）是一家集研發、生產、銷售為一體的伸縮貨叉（移載貨叉）生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗、雄厚的加工實力，完wan全自主設計、自行生產，具備年生產1600臺套各類伸縮貨叉的制造能力，具有快速完成方案的設計能力，以及短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

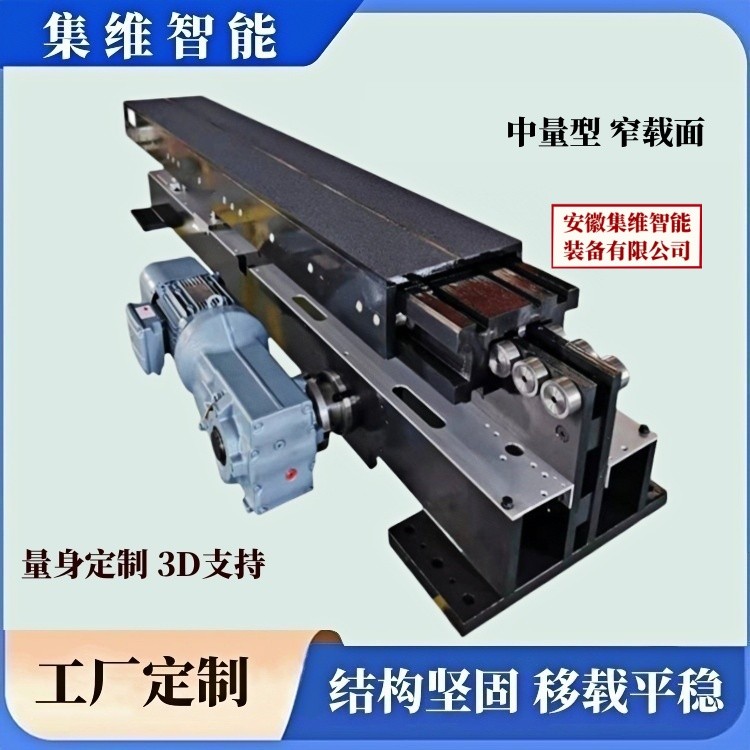

↑上圖：集維系列-不同款式的三級伸縮叉（單列式）_案例圖1

↑上圖：集維系列-不同款式的三級伸縮叉（單列式）_案例圖2

↑上圖：集維系列-不同款式的三級伸縮叉（單列式）_案例圖3

↑上圖：集維系列-不同款式的三級伸縮叉（單列式）_案例圖4

↑上圖：集維系列-不同款式的三級伸縮叉（單列式）_案例圖5

↑上圖：集維系列-不同款式的三級伸縮叉（單列式）_案例圖6

↑上圖：集維系列-不同款式的三級伸縮叉（單列式）_案例圖7

↑上圖：集維系列-不同款式的三級伸縮叉（單列式）_案例圖8

↑上圖：集維系列-不同款式的三級伸縮叉（單列式）_案例圖9

↑上圖：集維系列-不同款式的三級伸縮叉（雙列式）_案例圖1

↑上圖：集維系列-不同款式的三級伸縮叉（雙列式）_案例圖2

↑上圖：集維系列-不同款式的三級伸縮叉（雙列式）_案例圖3

↑上圖：集維系列-不同款式的三級伸縮叉（雙列式）_案例圖4

↑上圖：集維系列-不同款式的三級伸縮叉（雙列式）_案例圖5
