該止水材料具有良好的彈性，耐磨性、耐老化性和抗撕裂性能，適應(yīng)變形能力強(qiáng)、防水性能好，溫度使用范圍為-45℃-+60℃.當(dāng)溫度超過70℃，以及橡膠止水帶受強(qiáng)烈的氧化作用或受油類等有機(jī)溶劑侵蝕時(shí)，均不得使用橡膠止水帶。一般常在地下室外墻和后澆帶施工時(shí)使用。

分類：
1、按型號(hào)可分為：CB型橡膠止水帶（埋入式中間有孔型）；CP型橡膠止水帶（埋入式中間無孔型）；EB型橡膠止水帶（外貼式中間有孔型）；EP型橡膠止水帶（外貼式中間無孔型）；
2、按材質(zhì)可分為：天然橡膠止水帶，氯丁橡膠止水帶，三元乙丙橡膠止水帶；
3、按使用情況可分為：中埋式橡膠止水帶和背貼式橡膠止水帶(外貼式橡膠止水帶)、鋼邊橡膠止水帶、遇水膨脹橡膠止水帶、平板式止水帶；

橡膠止水帶施工注意事項(xiàng)：在施工過程中，由于混凝土中有許多尖角的石和銳利的鋼筋，所以在澆搗和定位止水帶時(shí)，應(yīng)注意澆搗的沖擊力，以免由于力量過大而刺破橡膠止水帶。如果發(fā)現(xiàn)有破裂現(xiàn)象應(yīng)及時(shí)修補(bǔ)，否則在接縫變形和受水壓時(shí)橡膠止水帶抵抗外力的能力就會(huì)大幅度降低。固定止水帶時(shí)，只能在止水帶的允許部位上穿孔打洞，不得損壞本體的部分。在定位橡膠止水帶時(shí)，一定要使其在界面部位保持平展，更不能讓止水帶翻滾、扭結(jié)，如發(fā)現(xiàn)有扭結(jié)不展現(xiàn)象應(yīng)及時(shí)進(jìn)行調(diào)整在澆注固定止水帶時(shí)，應(yīng)防止止水帶偏移，以側(cè)縮短，影響止水效果。在混凝土澆搗時(shí)還充分震蕩，以免止水帶和混凝土結(jié)合不良而影響止水效果。止水帶接頭粘接良好，如施工現(xiàn)場(chǎng)條件具備，可采用熱硫化連接的方法。不加任何處理的所謂“搭接”是不允許的。

橡膠止水帶是用來進(jìn)行止水的，鋼邊橡膠止水帶在橡膠中間焊止水片外面近模板處焊定位片，對(duì)于鋼邊橡膠止水帶要求滿焊，定位片只要牢固就可以了，定位片距模板要有一到二公分的距離，這之間加塑料或者木質(zhì)墊片。拆模后剔出，割掉螺桿后用微膨脹砂漿填平。還有種國(guó)內(nèi)少見，就是用短一點(diǎn)的螺桿外加連接螺桿，拆模后可以很方便的拆下。

遇水膨脹橡膠止水帶 產(chǎn)品簡(jiǎn)介
　　 遇水膨脹橡膠止水帶除具有普通橡膠止水帶的性能外，其主要特點(diǎn)是內(nèi)防水線采用了具有遇水膨脹工程的橡膠制成。這樣在膨脹橡膠遇水膨脹后增強(qiáng)了止水帶和構(gòu)筑物的緊密度，使防水、止水效果更好。
　　 遇水膨脹橡膠止水帶膨脹防水線部分膠料執(zhí)行GB73.3-2002標(biāo)準(zhǔn)。其余部分橡膠與普通橡膠止水帶物理機(jī)械性能相同，執(zhí)行GB73.2-2000標(biāo)準(zhǔn)。
　　 遇水膨脹線膠料物理性能（執(zhí)行標(biāo)準(zhǔn)GB/T73.3-2002）
PZ- PZ- PZ-400 PZ-600
1 硬度（邵爾A）/度 42±7 45±7 48±7
2 　　　拉伸強(qiáng)度/Mpa　　　　　　 ≥ 3.5 3
3 　　　扯斷抻長(zhǎng)率/%　　　　　　 ≥ 450 350
4 　　　體積膨脹倍率%　　 　　　 ≥ 250 400 600
5 反復(fù)浸水
試驗(yàn) 拉伸強(qiáng)度/MPa　　　　≥
扯斷伸長(zhǎng)率/%　　　　≥
體積膨脹倍率/%　　　≥ 3 2
350 250
250 300 500
6 低溫彎折（-20℃×2h） 無裂紋
遇水膨脹止水帶：
　　 1、HJ-L結(jié)構(gòu)系列中有防水線的止水帶都可以制成遇水膨脹橡膠止水帶
2 、為了使止水帶個(gè)部分受力均勻、合理，我公司技術(shù)部設(shè)計(jì)了HJ-A型系列遇水膨脹橡膠止水帶，其斷面采用了非等厚結(jié)構(gòu)，分為強(qiáng)力區(qū)、防水區(qū)和安裝區(qū)，同時(shí)伸縮孔外壁為平面，模板夾制時(shí)，接觸面大，防水脫位，在安裝區(qū)增設(shè)了安裝孔，可使其與相鄰筋便于固定，不位移，易施工、安裝。如圖所示及規(guī)格尺寸（表2）：

外貼式橡膠止水帶定義以及用途：
外貼式止水帶又稱背貼式止水帶或外置式止水帶，是一種在地下構(gòu)筑物混凝土變形縫、沉降縫壁板外側(cè)（迎水面）設(shè)置的一種止水構(gòu)造，具有以止水帶的材料彈性和結(jié)構(gòu)形式來適應(yīng)混凝土伸縮變形的能力.

外貼式橡膠止水帶的分類：
從材料選擇來區(qū)分可分為外貼式橡膠止水帶、外貼式塑料止水帶、外貼式止水帶接頭和中埋式遇水膨脹止水帶等。

從結(jié)構(gòu)形式上可分為EB型止水帶和EP型止水帶兩種。值得注意的是由于外貼式止水帶設(shè)置在混凝土的迎水面，在施工過程中往往要求與防水板進(jìn)行焊接密封，所以在這種情況下應(yīng)選擇與防水板材質(zhì)相同的外貼式止水帶（如EVA防水板選擇EVA外貼式止水帶），另外外貼式止水帶使用之后，在混凝土壁板外側(cè)進(jìn)行回填時(shí)應(yīng)注意對(duì)外貼式止水帶的保護(hù)。

橡膠止水帶作為防水處理的一道重要環(huán)節(jié)，起到了非常重要的作用，而中埋式橡膠止水帶發(fā)生斷裂導(dǎo)致工程漏水的情況也頻繁發(fā)生。下面我們將全方面介紹中埋式橡膠止水帶斷裂的原因。
使用伸縮縫的建構(gòu)筑物大多為超長(zhǎng)結(jié)構(gòu)，由于結(jié)構(gòu)占地面積大施工用材料較多，施工工期相對(duì)較長(zhǎng)，因此，伸縮縫的施工工期也較長(zhǎng)，在伸縮縫施工期間由于混凝土的收縮可能導(dǎo)致帶動(dòng)中埋式止水帶斷裂現(xiàn)象。
(一)環(huán)境溫差：
大型結(jié)構(gòu)建筑物由于施工工期長(zhǎng)往往在伸縮縫施工完成后到頂班覆土需要很長(zhǎng)時(shí)間，期間環(huán)境溫度往往發(fā)生很大變化，而由于溫差導(dǎo)致混凝土自由伸縮時(shí)其線膨脹系數(shù)由于溫度變化而較大，導(dǎo)致混凝土發(fā)生較大的線膨脹量，而中埋式橡膠止水帶的定型產(chǎn)品適應(yīng)不了如此大的變形量而導(dǎo)致應(yīng)力集中，引起止水帶薄弱處斷裂。
(二)施工原因：
施工過程中若對(duì)中埋式橡膠止水帶安裝質(zhì)量控制不好，則會(huì)造成其接觸面容易脫離或產(chǎn)生氣孔，氣孔的存在使止水帶與混凝土連接不密實(shí)甚至由于氣泡存在而脫離，或使混凝土內(nèi)大粒徑骨料進(jìn)入止水帶底部，當(dāng)上層混凝土澆筑時(shí)由于止水帶下部骨料的作用而使止水帶斷裂；由于水平伸縮縫的兩側(cè)混凝土不同時(shí)澆筑，后澆筑部分要等先澆筑部分混凝土強(qiáng)度達(dá)到一定要求后才能進(jìn)行，因此，橡膠止水帶的時(shí)間較長(zhǎng)，在施工期間，需進(jìn)行鋼筋綁扎、模板支護(hù)等工藝施工，涉及的材料較多，若施工不小心則會(huì)造成止水帶被扎穿，甚至造成斷裂。
引起橡膠止水帶老化的因素很多，但太陽(yáng)光和熱是橡膠止水帶老化的主要因素。外觀檢查表明，試件老化后外觀變化不大，沒有發(fā)枯、變色、斑紋及起泡等現(xiàn)象。

中埋式止水帶施工工藝流程：中埋式止水帶施工包含鉆鋼筋孔、裝置及固定鋼筋卡、固定止水帶等環(huán)節(jié)其施工工藝流程如下所示：
中埋式止水帶施工辦法及過程：①、立模，擋頭板穿入固定鋼筋；②安置橡膠止水帶(一側(cè)彎折)及浸瀝青木絲板；③澆筑一側(cè)砼；④拆模；⑤拉直止水帶另一側(cè)并固定(回填浸瀝青木絲板)；⑥立模澆筑另一側(cè)砼；⑦鑿除浸瀝青木絲板5cm； ⑧用壓注壓入聚硫雙組分密封膏(壓實(shí)抹平)。
中埋式止水帶裝置時(shí)的辦法：
1、橡膠止水帶在進(jìn)行裝置時(shí)應(yīng)平整，外表的浮皮、銹污、油漬均應(yīng)鏟除干凈。如有砂眼、釘孔、裂紋應(yīng)予焊補(bǔ)。假如現(xiàn)場(chǎng)接長(zhǎng)宜用搭接焊。搭接長(zhǎng)度應(yīng)不小于20mm，且應(yīng)雙面焊接（包含“鼻子”部分）。經(jīng)實(shí)驗(yàn)可以質(zhì)量亦可選用對(duì)接焊接，但均不得選用手藝電弧焊。
2、假如是鋼邊橡膠止水帶選用焊接接頭外表應(yīng)潤(rùn)滑、無砂眼或裂紋，不滲水。在工廠加工的接頭應(yīng)查看，查看數(shù)量不少于接頭總數(shù)的20％。在現(xiàn)場(chǎng)焊接的接頭，應(yīng)逐一進(jìn)行外觀和浸透查看合格。
3、止水帶在裝置應(yīng)、結(jié)實(shí)，其鼻子中心線與接縫中心線誤差±5㎜。定位后應(yīng)在鼻子空腔內(nèi)滿填塑性材料。不得運(yùn)用變形、裂紋和撕裂的聚氯乙稀（PVC）或橡膠止水帶。
4、橡膠止水帶連接宜選用硫化熱粘接；PVC止水帶的連接，按廠家要求進(jìn)行，可選用熱粘接（搭接長(zhǎng)度不小于10㎝）。接頭應(yīng)逐一進(jìn)行查看，不得有氣泡、夾渣或假焊。止水帶的接頭必要時(shí)進(jìn)行強(qiáng)度查看，抗拉強(qiáng)度不該低于母材強(qiáng)度的75％。
5、假如橡膠止水帶與PVC止水帶接頭，宜選用螺栓栓接法（俗稱塑料包紫銅），栓接長(zhǎng)度不宜小于35㎝。止水帶裝置應(yīng)由模板夾緊定位，支撐結(jié)實(shí)。水平止水片（帶）上或下50㎝范圍內(nèi)不宜設(shè)置水平施工縫。如無法防止，應(yīng)采納辦法把止水片（帶）埋入或留出。橡膠止水帶選用的防水計(jì)劃,橡膠止水帶止水的辦法許多。

一、產(chǎn)品介紹：中埋式橡膠止水帶是橡膠止水帶系列產(chǎn)品中的一種，主要用于在混凝土變形縫、伸縮縫等混凝土內(nèi)部設(shè)置的止水帶產(chǎn)品，具有以橡膠材料彈性和結(jié)構(gòu)形式來適應(yīng)混凝土伸縮變形的能力。本產(chǎn)品是利用橡膠的高彈性和壓縮變形性，在各種荷載下產(chǎn)生彈性變形，從而起到緊固密封有效地防止建筑構(gòu)件的漏水，滲水，并起到減震緩沖作用，可確保工程建筑物的使用壽命。


二、特別解釋：產(chǎn)品中間的圓孔在安裝止水帶時(shí)一般建筑體的沉降縫處，而沉降縫的接口處是建筑體在發(fā)生沉降時(shí)產(chǎn)生“形變”距離的地方；由此看來，如果止水帶是“平的單層面”的，那同樣材料的橡膠的“抗形變沿伸性”就沒有橫斷面為圓形的好（因?yàn)閳A的還帶有弧度可沿伸的由“半圓變?yōu)橹睆健钡囊欢伍L(zhǎng)度差別）；還有，圓形的橫斷面在沉降縫的斷面上為雙層，比“平板”的多了一層，可以起到防止“層損壞”后仍能保持止水的作用。

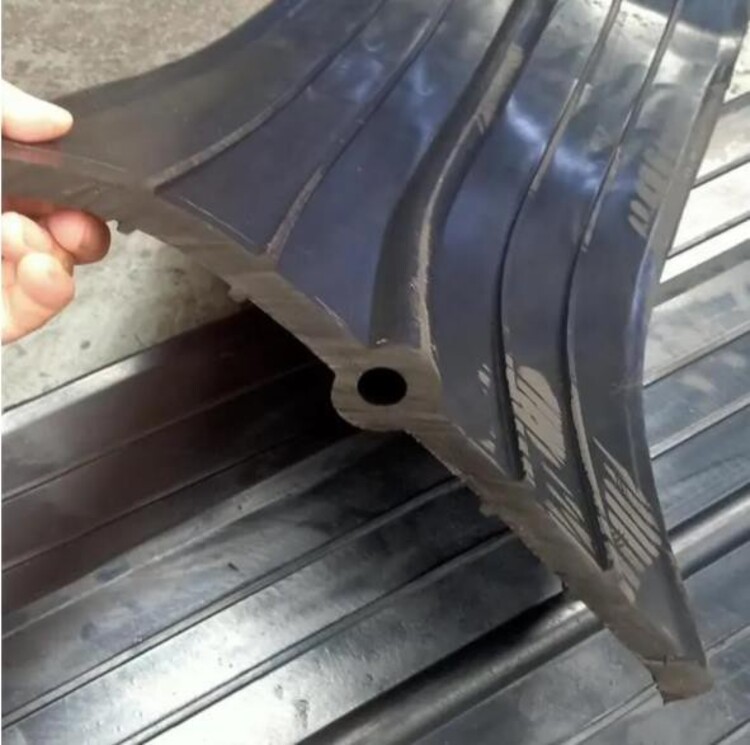

三、中埋式止水帶產(chǎn)品分類： 1 、 CB 型中埋式止水帶：中心有孔兩側(cè)各有 3 個(gè)突起的楞，也稱 651 型 是止水帶產(chǎn)品種類用的多的。 主要適用于各種混凝土構(gòu)筑物的沉降縫、 伸縮縫 及防震縫等， 具有與混凝土錨固緊密、 止水密封和適應(yīng)變形縫伸縮變形的能力優(yōu) 秀等。 2 、 CP 型中埋式橡膠止水帶：是指中間無孔的中埋式止水帶。主要適用于各 種變形量不大的混凝土構(gòu)筑物的施工縫、 完全收縮縫、 不完全收縮縫、 伸縮縫等， 具有與混凝土錨固緊密、止水密封及彈性拉伸變形等特點(diǎn)。
