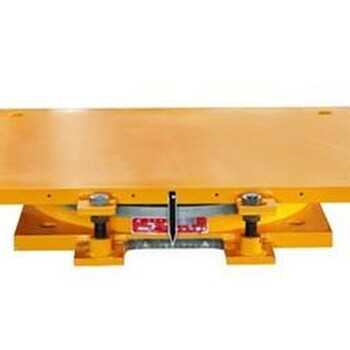

博鴻橡膠供應GPZ系列盆式橡膠支座 支座廠家報價
GPZ系列盆式橡膠支座特點
1、采用不銹鋼板與聚四氟乙烯模壓板簡的平面滑崐移作為支座的滑移面，具有低的摩擦系數，承載能力大崐、變形小、耐磨耗、抗腐蝕能力強。
2、采用密封的橡膠興不但不大提高了支座的承載能力及橡膠的壽命，更為重要的是了支座具有靈活的轉動性能及良好的緩沖性能。
3、支座的構造簡單、重量輕、價格便宜。具有明顯的經濟效果。
4、支座建筑高度低，對橋梁設計非常有利。
GPZ盆式橡膠支座性能
1、豎向承載力(支座反力)的分級
本系列盆式橡膠支座的豎向承載力(支座反力)分為31級（0.08MN～60MN）：
800KN 1000KN 1250KN 1500KN 2000KN 2500KN 3000KN 3500KN 4000KN 5000KN 6000KN 7000KN 8000KN 9000KN 10000KN 12500KN 15000KN 17500KN 2000KN 22500KN 25000KN 30000KN 32500KN 35000KN 37500KN 40000KN 45000KN 50000KN 55000KN 60000KN
2、支座可承受的水平力
固定支座(GD類型)單向活動支座(DX類型)，橫橋向所能承受的水平力為支座反力的10%。
3、轉角
本系列盆式橡膠去座容許的轉動角度40°
4、位移量：
本系列盆式橡膠支座設計的大位移量如下：
項目/類型/支座應力(KX)
縱橋向大位移量
橫橋向大位移量
GD
SX
DX
GD
SX
DX
1000-3000
0
+/-50;+/-50
+/-50; +/-100
0
+/-5; +/-10
0
3500-9000
0
+/-100; +/-150
+/-100; +/-150
0
+/-10; +/-15
0
10000-30000
0
+/-150; +/-200
+/-150; +/-200
0
+/-15; +/-20
0
32500-50000
0
+/-200; +/-250
+/-200; +/-250
0
+/-20; +/-25
0
5、支座摩擦系數
常溫型活動支座：u=0.03
耐寒型活動支座：u=0.06
6、適用溫度范圍
本系列盆式橡膠支座的適用溫度有兩種，應根據橋梁所在地區的溫度進行選用。
常溫型支座：+60～-25℃采用氯丁橡膠。
耐寒型支座：+60～-40℃采用天然橡膠或三元乙丙橡膠。
7、本系列支座符合≤JT3141-90公路橋梁盆式橡膠支座≥標準。
