止水帶施工工藝

一、技術(shù)要求

1、止水帶埋設(shè)位置應(yīng)準(zhǔn)確，安裝牢固，不得有扭曲變形、打結(jié)、翻滾等現(xiàn)象。

2、其安裝的徑向位置，較設(shè)計允許偏差為±5cm,安裝的縱向位置允許偏離中心為±3cm。

3、縱、環(huán)向止水帶安裝外露、埋入寬度各一半；仰拱縱向止水帶每50cm設(shè)置一道Φ6mm“U型”鋼筋卡定位，

4、采用熱硫化復(fù)合式焊接機(jī)加熱特制橡膠幫條，使橡膠幫條在止水帶間融化，通過足夠的擠壓力，實現(xiàn)兩條止水帶之間的緊密粘接，從而達(dá)到止水帶熱硫化焊接防水的要求，止水帶連接前須對連接位置的兩端止水帶進(jìn)行打磨處理，其表面清潔，寬度不小于10cm 。焊接時需控制好焊接溫度，防止溫度過高造成止水帶起泡。焊接后止水帶應(yīng)平放，不得彎折扭曲或拉伸，冷卻前不受外力。止水帶搭接位置切割整齊，搭接平順。橡膠幫條融化后應(yīng)有足夠的力進(jìn)行擠壓，迫使粘接牢固。止水帶部位的混凝土應(yīng)進(jìn)行充分振搗，確?；炷脸浞置軐?，嚴(yán)禁振搗棒觸及止水帶造成破損、偏心、跑模等現(xiàn)象。

 二、施工程序及工藝流程

1、施工程序 施工準(zhǔn)備預(yù)熱焊機(jī)止水帶切割止水帶打磨放置生橡膠幫接條焊機(jī)加熱加壓冷卻后檢查驗收

2、熱硫化焊接工藝流程

止水帶焊接施工工藝流程圖

三、  施工工藝操作要點

（1）提前30分鐘對熱硫化焊機(jī)進(jìn)行通電預(yù)熱，預(yù)熱溫度達(dá)到130℃。

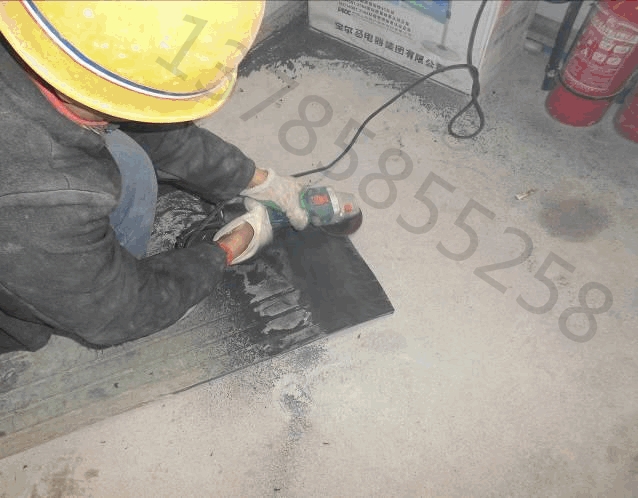

（2）止水帶接頭切割整齊，利用電動手砂輪打磨機(jī)對止水帶端頭進(jìn)行打磨，打磨寬度不小于10cm ，接頭表面清刷、打毛。

對待搭接止水帶端部進(jìn)行處理

（3）利用10cm 寬生橡膠幫接條置于兩止水帶端部中間，將止水帶打磨后的端部通過熱熔生橡膠幫接條并擠壓粘接達(dá)到止水帶之間膠合連接。

（4）固定好止水帶和生橡膠幫接條后，合上熱熔焊機(jī)，升高千斤頂加壓，進(jìn)行電加熱約20分鐘。

（5）待熱熔焊機(jī)冷卻后，開啟焊機(jī)取出止水帶，進(jìn)行焊接質(zhì)量的外觀檢查，合格后方可進(jìn)行安裝作業(yè)。

（6）根據(jù)設(shè)計拱墻襯砌及仰拱厚度固定好鋼端模后，安裝中埋式止水帶，止水帶鋼端模直角面與角鋼采用壓緊扣件壓緊，止水帶靠混凝土一側(cè)采用鋼筋卡固定確保止水帶在澆筑過程中不偏位。矮邊墻中埋式止水帶安裝：提前在隧底利用措施鋼筋設(shè)置支撐架體系，每50cm 設(shè)置一道Φ6mm“U型”鋼筋卡定位止水帶，縱向中埋式止水帶安裝外露、埋入寬度各一半，止水帶安裝應(yīng)順直，接頭處采用熱硫化工藝進(jìn)行焊接。

注：固定好止水帶后，在角鋼與圍巖之間采用木模進(jìn)行封堵，木模通過鋼管擋邊固定，擋邊鋼管通過斜撐鋼管頂?shù)交⌒喂ぷ咒撋?，組成木模的加固體系。

想找更和實惠的防水止水材料及橡膠制品,就來衡水益豐科技有限公司,我們等著您來電咨詢!  付  技術(shù)專線:
